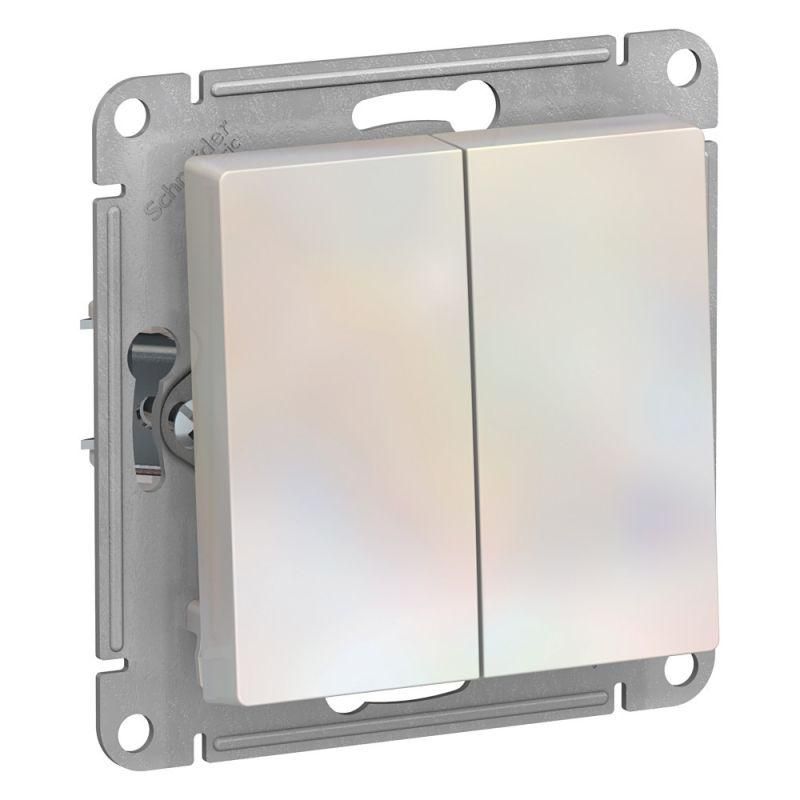

Выключатель 2-кл. AtlasDesign (сх. 2) 10А с самовозвратом механизм жемчуж. SE ATN000417 APC

Выключатель 2-клавишный с самовозвратом Systeme Electric артикула atn000417 - это механизм для скрытой установки, предназначенный для управления двумя группами освещения или нагрузок в бытовых и коммерческих сетях до 250 В. Модель из серии AtlasDesign отличается надежностью, матовой жемчужной отделкой и совместимостью со стандартными монтажными коробками.

Назначение и область применения

Выключатель 2-клавишный с самовозвратом Systeme Electric используется для включения и отключения двух независимых световых контуров - например, основного и дополнительного освещения в комнате, зонирования в офисе или управления оборудованием на производстве. Подходит для помещений с нормальной влажностью: спальни, гостиные, коридоры, офисы, торговые точки. Не предназначен для использования во влажных помещениях (ванна, баня, бассейн) или на улице.

Технические характеристики

• Номинальное напряжение: 250 В переменного тока
• Номинальный ток: 10 А
• Тип управления: клавишный, с автоматическим возвращением в исходное положение (самовозврат)
• Схема подключения: 2×1-полюс - каждая клавиша управляет своим однополюсным контактом
• Степень защиты: IP20 - защита от доступа пальцами, но не от воды и пыли
• Материал корпуса: термопласт (ABS-пластик)
• Покрытие: матовое, жемчужное - снижает блики, маскирует следы эксплуатации
• Габариты: 71 × 71 × 40 мм
• Тип крепления: винтовое, через монтажные лапки
• Комплектация: механизм + лицевая накладка
• Подсветка: не предусмотрена - требуется отдельный выбор модулей подсветки
• Состав: содержит галогены - соответствует требованиям RoHS для внутреннего использования

Совместимость и монтаж

Механизм совместим со стандартными металлическими или пластиковыми монтажными коробками глубиной от 40 мм. Крепление осуществляется через две усиленные прямые лапки, которые фиксируются винтами. Для правильной установки важно соблюдать посадочные размеры: внешний размер 71×71 мм соответствует типовым рамкам системы AtlasDesign. Не рекомендуется использовать с коробками меньшего размера - возможна деформация корпуса. Подключение проводов - к клеммам с зажимами под медные жилы сечением до 2,5 мм2.

Безопасность и стандарты

Выключатель соответствует европейским стандартам безопасности для бытовых устройств. Сертифицирован для работы в сетях до 250 В и 10 А. Отсутствие подсветки и степень защиты IP20 делают его безопасным только в сухих помещениях. Применение вне указанных условий может привести к перегреву, пробою изоляции или выходу из строя.

Преимущества

• Усиленные монтажные лапки обеспечивают плотную фиксацию в коробке - предотвращают люфт и шум при работе
• Матовая жемчужная поверхность не царапается легко и не теряет цвет под воздействием УФ-излучения
• Автоматический самовозврат - клавиши возвращаются в нейтральное положение после нажатия, что удобно при частом использовании
• Совместимость с сериями AtlasDesign позволяет заменить старые модели без переделки стен
• Производство Systeme Electric гарантирует точность сборки и долгий срок службы даже при высокой нагрузке

Ограничения применения

• Не допускается использование в условиях повышенной влажности, пыли или на улице - IP20 недостаточно для таких сред
• Не поддерживает подсветку - если нужна подсветка клавиш, необходимо выбирать другую модель или добавлять внешние элементы
• Не рассчитан на управление мощностями выше 2,5 кВт (при 250 В)
• Несовместим с системами умного дома без дополнительных реле или модулей
• Содержание галогенов ограничивает применение в некоторых экологически чувствительных проектах

Примеры использования

• Управление светом в спальне: одна клавиша - потолочное освещение, вторая - ночник
• Зональное освещение в офисе: рабочая зона и переговорная
• Контроль оборудования на производстве: два отдельных устройства на одном участке
• Освещение в коридоре: входная группа и проходная лампа

Практические советы

• Перед монтажом проверьте соответствие глубины монтажной коробки - минимум 40 мм, чтобы механизм свободно поместился
• При подключении используйте только медные жилы сечением 0,75–2,5 мм2; алюминий не применяйте
• Не затягивайте крепежные винты слишком сильно - можно повредить пластиковые лапки
• Если планируете заменить существующий выключатель - сверьте размеры и тип подключения (2×1-полюс)
• Для более яркого эффекта сочетайте этот механизм с белыми рамками серии AtlasDesign - цвет жемчуг гармонирует с любыми декорами
