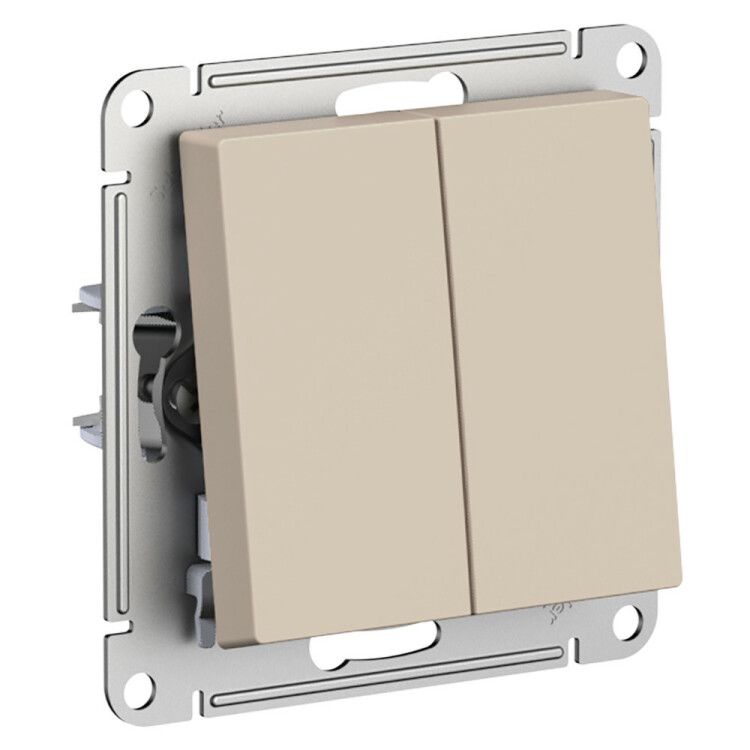

Выключатель 2-кл. AtlasDesign (сх. 5) 10AX механизм песочн. SE ATN001251 APC

Двухклавишный выключатель Systeme Electric серии SE (арт. atn001251) предназначен для управления двумя группами освещения с одного места в бытовых и коммерческих помещениях. Механизм с матовым бежевым покрытием совместим со стандартными монтажными коробками и отличается надежностью сборки.

Назначение и область применения

Выключатель Systeme Electric серии SE используется для включения и отключения двух независимых нагрузок - например, потолочных светильников, бра или точечного освещения - с одной точки. Подходит для установки в жилых квартирах, офисах, гостиницах и других объектах с внутренней проводкой. Применяется там, где требуется управление несколькими источниками света одновременно, например, в спальне, холле или коридоре.

Технические характеристики

• Номинальное напряжение: 250 В - рассчитан на работу в стандартных однофазных сетях 220–240 В;
• Номинальный ток: 10 А - допустимая нагрузка до 2,2 кВт (при 220 В);
• Схема подключения: 2×1-полюс - каждая клавиша управляет своей цепью;
• Степень защиты IP20 - защищает от контакта с пальцами и крупным мусором, но не герметичен;
• Габариты: 71 × 71 × 40 мм - соответствует стандартному формату монтажных коробок;
• Материал корпуса: ABS-пластик - прочный, устойчивый к механическим повреждениям и УФ-излучению;
• Цвет: бежевый (песочный) - сочетается с большинством интерьерных решений;
• Подключение: винтовые клеммы - надежный контакт при правильном затяжении;
• Крепление: винтовое - через лапки на рамке;
• Тип установки: скрытая - монтируется в стенную коробку, лицевая часть декорируется накладкой;
• Подсветка: отсутствует - не имеет светодиодной индикации;
• Содержание галогенов: отсутствует - экологически безопасный материал.

Совместимость и монтаж

Механизм системы SE (art. atn001251) совместим с любыми стандартными монтажными коробками глубиной от 40 мм и типоразмером 71×71 мм. Для установки необходимо:

• Заглушить питание перед работой;
• Установить механизм в коробку, закрепив его винтами на монтажных лапках;
• Подсоединить провода к винтовым клеммам: вход L - на общий контакт, выходы - к каждой из клавиш;
• Зафиксировать накладку - она плотно перекрывается с рамкой, обеспечивает эстетичный вид.

Не используйте этот механизм для открытой установки - он не имеет защиты от воды и пыли. Также не применяйте в условиях повышенной влажности (ванна, баня, улица).

Безопасность и стандарты

Выключатель Systeme Electric серии SE соответствует требованиям безопасности для оборудования внутри помещений. Стандарт IP20 исключает риск случайного прикосновения к токоведущим частям, но не гарантирует защиту от влаги. Сертифицирован для работы в системах с классом изоляции II. Отсутствие галогенов снижает выброс токсичных веществ при возможном перегреве.

Преимущества

• Усиленные монтажные лапки обеспечивают устойчивую фиксацию даже в старых или слегка расшатанных коробках;
• ABS-пластик сохраняет внешний вид долгое время - не желтеет и не царапается легко;
• Матовая поверхность не оставляет следов от пальцев и хорошо сочетается с другими элементами серии AtlasDesign;
• Простая схема подключения - удобна для монтажника без специализированного обучения;
• Изготовлен в рамках европейской системы качества Systeme Electric - проверенная надежность.

Ограничения применения

• Не предназначена для влажных помещений - IP20 недостаточно для ванных комнат, кухонь с высокой влажностью или подвалов;
• Не работает с LED-подсветкой - отсутствуют контакты для индикации;
• Не поддерживает автоматическое управление - требует ручного воздействия;
• Не совместим с устройствами выше 10 А - нельзя использовать для мощных нагревателей, насосов или кондиционеров;
• Только скрытая установка - невозможно применить в качестве настенного выключателя без рамки и накладки.

Примеры использования

• Управление основным светом и ночником в спальне;
• Переключение между люстрой и торшером в гостиной;
• Контроль освещения в коридоре и на лестнице с единой точки доступа;
• Включение света в рабочей зоне и над шкафом в кухне.

Практические советы

• Проверьте диаметр отверстий в монтажной коробке - они должны точно подходить под 71 мм;
• Затягивайте винты клемм равномерно, чтобы не деформировать пластиковые контакты;
• Если планируете заменить существующий выключатель - сравните форму и размеры старого механизма с новым (atn001251);
• Выбирайте накладки и рамки из той же серии AtlasDesign - они идеально совпадают по дизайну и цвету;
• Не используйте силу при установке - если механизм плохо входит в коробку, скорее всего, проблема в ее форме, а не в изделии.
