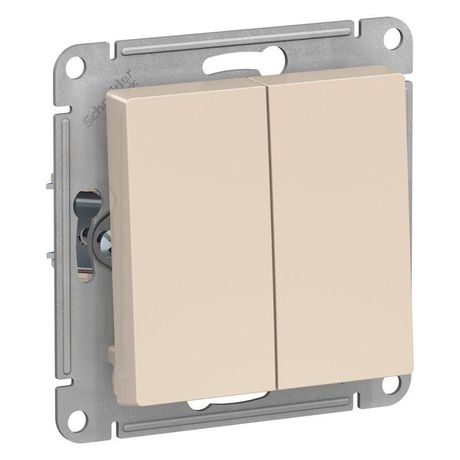

Выключатель 2-кл. AtlasDesign (сх. 5) 10AX с самовозвратом механизм беж. SE ATN000217 APC

Выключатель 2-клавишный с самовозвратом Systeme Electric артикула atn000217 - компактный механизм для управления двумя группами освещения в жилых и офисных помещениях. Модель выполнена в бежевом цвете, совместима со стандартными монтажными коробками и соответствует требованиям безопасности для бытовой сети 250 В.

Назначение и область применения

Выключатель 2-клавишный с самовозвратом предназначен для коммутации двух независимых световых цепей - например, основного и дополнительного освещения в комнате, зонирования света в коридоре или управления люстрой с несколькими рядами ламп. Подходит для установки в квартирах, домах, офисах и других объектах с внутренней проводкой. Самовозврат означает, что после нажатия клавиша автоматически возвращается в исходное положение - удобно для частого использования.

Технические характеристики

• Номинальный ток: 10 А - позволяет управлять нагрузкой до 2,2 кВт при 220–250 В
• Номинальное напряжение: 250 В - рассчитан на стандартную бытовую сеть
• Количество клавиш: 2 - управление двумя отдельными цепями
• Тип включения: клавиша-качалка - надёжный механический контакт
• Степень защиты: IP20 - защищён от прикосновений пальцами, но не от воды и пыли
• Материал корпуса: термопласт (ABS-пластик) - прочный, устойчив к царапинам и УФ-излучению
• Покрытие: глянцевое - элегантный внешний вид, легко протирается
• Габариты: 71×71×40 мм - стандартный размер для монтажных коробок
• Цвет: бежевый - сочетается с большинством интерьерных решений

Совместимость и монтаж

Механизм системы Systeme Electric atn000217 устанавливается внутри стены через стандартную монтажную коробку глубиной не менее 40 мм. Крепление осуществляется с помощью винтов, которые затягиваются на усиленных прямых лапках - это обеспечивает плотную фиксацию и предотвращает перекос. Комплектуется только механизмом с лицевой накладкой; дополнительные рамки и декоративные элементы необходимо приобретать отдельно. Совместим с любыми монтажными коробками, соответствующими ГОСТ 28974 и европейским стандартам для внутренних выключателей.

Безопасность и стандарты

Выключатель соответствует требованиям безопасности для бытового электрооборудования. Несмотря на наличие галогенов в материале, он прошёл испытания на тепловую стойкость и электробезопасность. IP20 гарантирует защиту от случайного контакта с токоведущими частями, но не допускает использование в сырых помещениях (ванна, баня, улица). Для таких условий требуется выключатель с более высокой степенью защиты.

Преимущества

• Усиленные монтажные лапки обеспечивают устойчивую фиксацию даже в старых или слегка повреждённых коробках
• Глянцевая поверхность из ABS-пластика сохраняет внешний вид долгое время, не желтеет под воздействием света
• Компактные размеры позволяют использовать механизм в ограниченном пространстве
• Система AtlasDesign от Systeme Electric отличается точностью сборки и долговечностью контактов

Ограничения применения

• Не применяется во влажных и пыльных средах - IP20 недостаточно для кухни, ванной, подвала или улицы
• Подходит только для переменного тока 250 В, не используется в постоянном токе или на напряжении выше 250 В
• Не предназначен для управления мощными нагревательными приборами свыше 2,2 кВт
• Требует наличия монтажной коробки - не является накладным устройством

Примеры использования

• Управление светом в спальне: одна клавиша - потолочные светильники, вторая - ночник или бра
• Освещение коридора: включение света в зоне входа и в зоне выхода
• Зональное освещение в гостиной: основной свет + подсветка ниш или акцентных стен
• Контроль двух групп ламп в офисном помещении - рабочая зона и зона отдыха

Практические советы

• Перед монтажом проверьте, чтобы глубина монтажной коробки была не меньше 40 мм - иначе механизм не войдёт полностью
• При подключении соблюдайте полярность: фаза подводится к общему контакту, нагрузка - к каждому из двух выходов
• Не используйте силовые кабели сечением менее 1,5 мм2 - для 10 А рекомендовано минимум 1,5–2,5 мм2
• Если нужен другой цвет или стиль - выбирайте подходящую рамку от серии AtlasDesign, совместимую с этим механизмом
• При замене старого выключателя убедитесь, что новый имеет ту же схему подключения (схема 5 - классическая двухклавишная с одним входом и двумя выходами)
