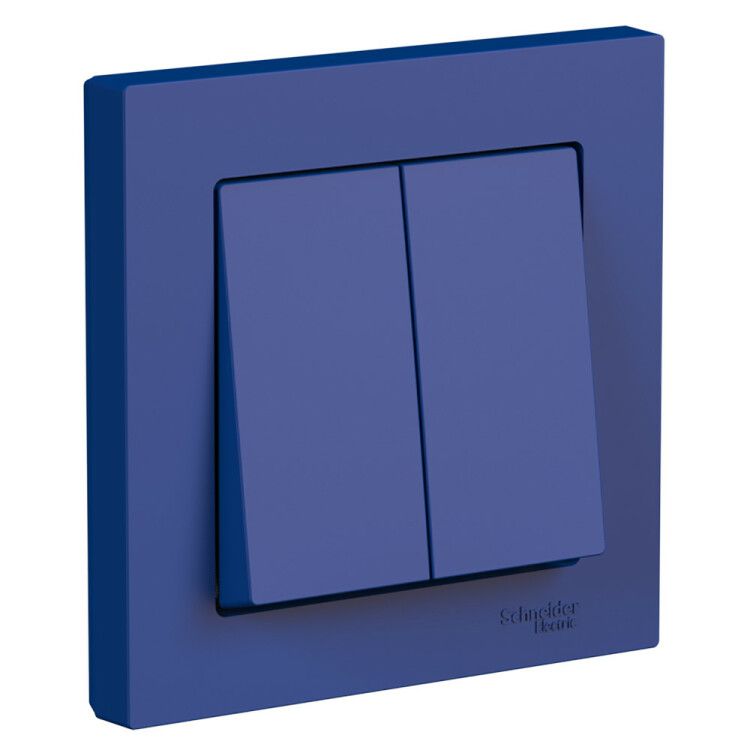

Выключатель 2-кл. AtlasDesign (сх.5) 10AX в сборе аквамарин SE ATN001152 APC

Выключатель Systeme Electric серии AtlasDesign (артикул atn001152) - двухклавишный коммутационный аппарат с номинальным током 10 А и напряжением до 250 В, предназначенный для управления двумя группами освещения с одной точки. Корпус и рамка выполнены из прочного пластика цвета аквамарин, подходят для скрытой установки в стену.

Назначение и область применения

Выключатель Systeme Electric предназначен для включения и отключения двух независимых светильников или групп освещения - например, основного и ночного света в спальне, точечных светильников в зале или люстры с бра. Подходит для жилых помещений, офисов, общественных зданий. Применяется в сетях переменного тока 250 В, частотой 50 Гц. Не предназначен для управления мощными нагрузками, такими как нагреватели, двигатели или светодиодные ленты с драйверами выше 10 А.

Технические характеристики

• Номинальный ток: 10 А
• Номинальное напряжение: 250 В
• Количество клавиш: 2
• Тип управления: механическая клавиша
• Способ монтажа: скрытый (в монтажную коробку)
• Степень защиты: IP20 - защищён от прикосновения пальцами, но не от воды и пыли
• Материал корпуса: ABS-пластик, без галогенов
• Цвет: аквамарин
• Габариты: 83×83×40 мм
• Тип крепления: винтовые лапки
• Подсветка: отсутствует
• Количество модулей: 0 - не требует DIN-рейки

Совместимость и монтаж

Выключатель Systeme Electric совместим со стандартными монтажными коробками глубиной не менее 40 мм. Крепление осуществляется через усиленные винтовые лапки, которые плотно фиксируют механизм внутри коробки. Для монтажа требуется предварительно отключить питание. Провода подключаются к клеммам с помощью винтового зажима - рекомендуется зачищать концы проводов на 8–10 мм. Комплектуется рамкой цвета аквамарин, которая совпадает по оттенку с лицевой панелью. Не совместим с подсвечиваемыми клавишами или устройствами с интеллектуальным управлением.

Безопасность и стандарты

Изделие соответствует требованиям безопасности для бытовых и аналогичных применений. Материал корпуса не содержит галогенов, что снижает риск выделения токсичных веществ при перегреве. Степень защиты IP20 обеспечивает безопасность от случайного контакта с токоведущими частями, но не защищает от влаги - не применяйте в ванных комнатах, на кухнях без защиты от брызг или в помещениях с высокой влажностью.

Преимущества

• Усиленные монтажные лапки обеспечивают надёжную фиксацию в коробке, исключают расшатывание после установки
• ABS-пластик устойчив к царапинам и длительному воздействию УФ-излучения - сохраняет цвет и внешний вид даже при ярком освещении
• Цвет аквамарин гармонично сочетается с современным интерьером, особенно в сочетании с другими элементами серии AtlasDesign
• Комплексная поставка: выключатель уже собран с рамкой - не нужна доплатка за отдельные элементы

Ограничения применения

• Не подходит для установки во влажных помещениях (ванная, баня, бассейн) - степень защиты IP20 недостаточна
• Нельзя использовать для управления нагрузкой более 10 А - превышение вызывает перегрев и выход из строя
• Отсутствие подсветки делает невозможным использование в темноте - не заменяет подсвеченные модели
• Не совместим с системами умного дома без дополнительных реле или модулей
• Не рассчитан на частое включение-выключение (более 10 раз в минуту) - может снизить срок службы контактов

Примеры использования

• Управление потолочным светом и торшером в гостиной
• Включение света в зоне рабочего стола и над кроватью в спальне
• Контроль двух рядов LED-ламп в коридоре
• Переключение между основным и декоративным освещением в холле

Практические советы

• При выборе убедитесь, что внутренний диаметр монтажной коробки соответствует габаритам 83×83 мм - слишком маленькая коробка затруднит установку
• Проверьте соответствие сечения проводов: для 10 А оптимально - медный провод 1,5–2,5 мм2
• Не используйте выключатель Systeme Electric в местах с возможным попаданием воды - даже капли могут повредить контактную группу
• Если планируете замену старого выключателя - сравните размеры: новые устройства серии AtlasDesign имеют тот же форм-фактор, что и большинство моделей Schneider Electric прошлых лет
• Цвет аквамарин может отличаться от других изделий вне этой серии - лучше покупать все элементы интерьера из одного комплекта
