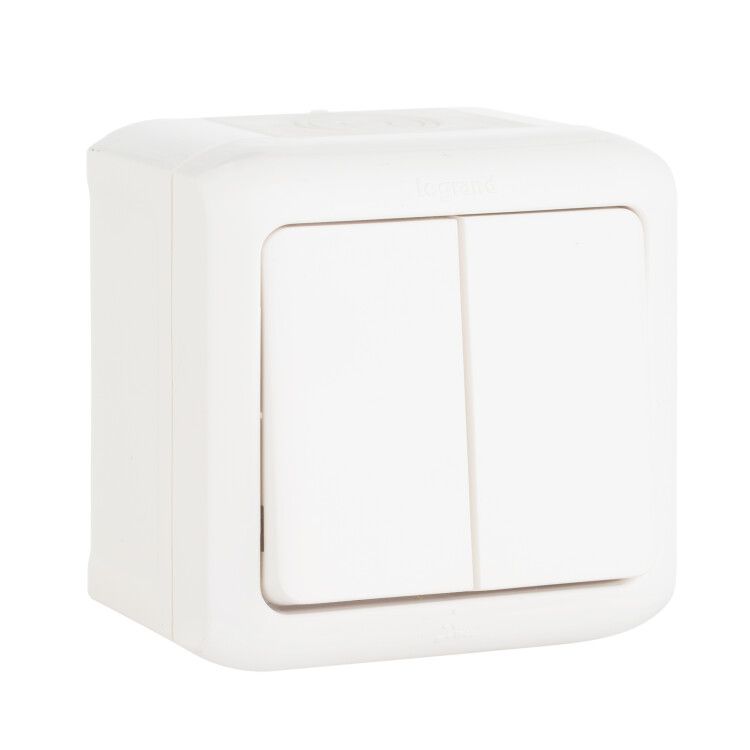

Выключатель 2-кл. ОП Quteo 10А IP44 250В 10AX бел. Leg 782302 Legrand

Выключатель двухклавишный наружный белый 10А IP44 250В от Legrand Euro (артикул 782302) - надёжный коммутационный аппарат для управления двумя группами светильников в помещениях с повышенной влажностью или на улице. Прост в монтаже, соответствует нормам безопасности и рассчитан на длительную эксплуатацию в бытовых и производственных условиях.

Назначение и область применения

Выключатель двухклавишный наружный белый 10А IP44 250В предназначен для ручного включения и отключения двух независимых цепей освещения. Подходит для установки в местах с возможным попаданием брызг воды - например, в ванных комнатах, на лестничных площадках, во дворах, гаражах и производственных помещениях. Не предназначен для управления силовым оборудованием, двигателем или нагрузкой свыше 10 А.

Технические характеристики

• Номинальный ток: 10 А - позволяет коммутировать нагрузку до 2,2 кВт при 220 В (например, две группы LED-светильников по 1,1 кВт каждая)
• Номинальное напряжение: 220 В - совместим с однофазными сетями 220–240 В, 50 Гц
• Степень защиты: IP44 - защищён от брызг воды со всех сторон и от твёрдых частиц больше 1 мм (пыль не полностью исключена, но не влияет на работу)
• Максимальное сечение кабеля: 2,5 мм2 - поддерживает медные провода до этого сечения; не рекомендуется использовать алюминий
• Габариты: 70×70×51 мм - компактный формат для монтажа в стандартные наружные коробки
• Материал корпуса: пластик - устойчив к УФ-излучению и перепадам температур
• Диапазон температур: от –5 C до +40 C - работает в холодных и умеренно жарких климатах
• Климатическое исполнение: УХЛ4 - допущен к использованию в закрытых помещениях с умеренным и холодным климатом
• Подключение: винтовые клеммы - надёжный контакт, требует периодической проверки затяжки
• Отсутствие подсветки - не имеет индикации состояния, что снижает энергопотребление и повышает долговечность

Совместимость и монтаж

Выключатель двухклавишный наружный белый 10А IP44 250В монтируется открытым способом на стену через винтовое крепление. Совместим с наружными распределительными коробками стандарта Legrand Quteo. Для монтажа требуется предварительно подготовить отверстие под корпус и завести два одножильных или многожильных провода (до 2,5 мм2) в клеммы. Каждая клавиша управляет одной линией - важно правильно распределить фазы и нулевые проводники согласно схеме подключения. Не используйте автоматические выключатели вместо этого устройства - он не обеспечивает защиту от перегрузки или КЗ.

Безопасность и стандарты

Выключатель двухклавишный наружный белый 10А IP44 250В сертифицирован по IEC 60669-1 и соответствует требованиям ТР ТС 004/2011. Конструкция исключает случайное прикосновение к токоведущим частям при установленном лицевом элементе. Материал корпуса содержит галогены - не рекомендуется для помещений с высокими требованиями к экологичности (например, детские учреждения или медицинские объекты).

Преимущества

• Два независимых канала управления - удобно для контроля нескольких зон освещения (например, потолочные светильники и бра)
• Защита IP44 - безопасна для влажных зон без необходимости в герметичных коробках
• Глянцевая белая отделка - легко моется, хорошо сочетается с интерьерами
• Модульная серия Quteo - совместима с другими изделиями Legrand, упрощает замену и расширение системы
• Простая конструкция - минимум отказов, ремонтопригодность

Ограничения применения

• Не предназначен для управления мощными нагрузками выше 10 А (электродвигатели, нагреватели, насосы)
• Не имеет функции автоматического отключения при перегрузке или КЗ - необходимо применять дополнительно автоматический выключатель
• Не подходит для открытого монтажа при постоянном воздействии прямого дождя или струй воды - IP44 не гарантирует защиту от направленного водного потока
• Работает только в диапазоне температур от –5 C до +40 C - не используется в неотапливаемых помещениях зимой ниже –5 C
• Отсутствует подсветка - невозможно определить состояние выключателя в темноте

Примеры использования

• Управление светом в ванной комнате: одна клавиша - основной свет, вторая - подсветка зеркала
• Освещение на лестничной площадке: первая клавиша - верхний свет, вторая - нижние лампы
• Производственный участок: включение света в зоне A и B с одного места
• Гараж: отдельное управление внутренним освещением и внешней фонарём

Практические советы

• Перед монтажом обязательно отключите питание и проверьте отсутствие напряжения тестером
• Затягивайте винты клемм равномерно - недостаточно плотно: плохой контакт, слишком сильно: риск повреждения изоляции
• Используйте только медные провода сечением до 2,5 мм2 - алюминий несовместим и опасен
• Проверяйте соответствие посадочного размера корпуса (70×70 мм) с монтажной коробкой перед покупкой
• При замене старого выключателя - убедитесь, что новый также имеет класс защиты IP44 и аналогичную номинальную нагрузку
• Этот выключатель - часть серии Quteo от Legrand: все остальные элементы (розетки, рамки) этой серии будут визуально и конструктивно совместимы
