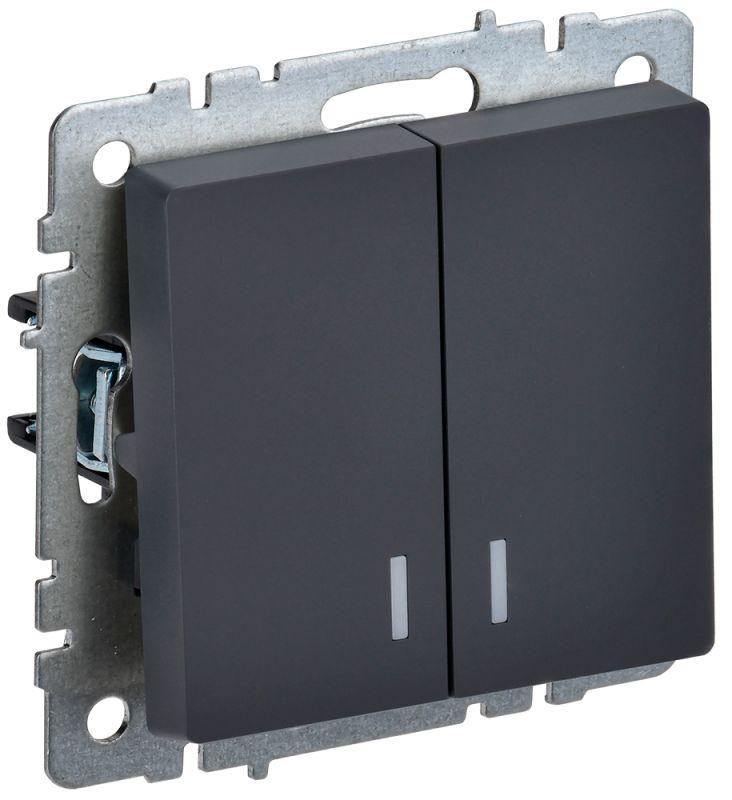

Выключатель 2-кл. СП BRITE ВС10-2-1-БрГ 10А с индик. механизм графит IEK BR-V20-1-10-K53

Выключатель двухклавишный с индикацией 10А ВС10-2-1-БрГ графит от бренда IEK - это надёжное устройство для управления двумя группами освещения в помещениях с скрытой проводкой. Модель из серии BRITE сочетает простую эксплуатацию, встроенную индикацию и совместима со стандартными монтажными коробками.

Назначение и область применения

Выключатель двухклавишный с индикацией 10А ВС10-2-1-БрГ графит предназначен для включения и выключения двух независимых светильников или групп освещения - например, основного и ночного света в спальне, или зон освещения в комнате и коридоре. Индикация позволяет легко найти выключатель в темноте. Подходит для жилых домов, квартир, офисов и других помещений с внутренней проводкой.

Технические характеристики

• Номинальное напряжение: 220 В - работает в стандартной бытовой сети
• Номинальный ток: 10 А - рассчитан на нагрузку до 2,2 кВт (например, до 22 лампочек по 100 Вт)
• Количество клавиш: 2 - управление двумя цепями
• Количество полюсов: 1 - переключает только фазный провод
• Способ подключения: винтовые клеммы - удобны для многожильных и одножильных проводов
• Степень защиты: IP20 - защищён от прикосновения пальцами, но не от воды и пыли; применяется только внутри помещений
• Материал корпуса: пластик - устойчив к механическим воздействиям и не проводит ток
• Цвет: серый (графит) - соответствует современным интерьерным решениям
• Срок службы: 10 лет - при соблюдении условий эксплуатации
• Климатическое исполнение: У3 - допускается использование в помещениях с нормальной влажностью и температурой от −10C до +40C
• Количество модулей: 1 - занимает один стандартный модуль в распределительной коробке

Совместимость и монтаж

Выключатель двухклавишный с индикацией 10А ВС10-2-1-БрГ графит предназначен для скрытой установки в монтажную коробку глубиной не менее 40 мм. Крепится на распорные лапки и два шурупа - обеспечивает плотную фиксацию в стене. Совместим с любыми рамками серии BRITE и другими изделиями стандарта 86x86 мм. Для подключения используйте винтовые клеммы: фаза L подводится на общий вход, две выходные клеммы - к каждой группе освещения. Ноль и заземление не проходят через выключатель.

Безопасность и стандарты

Выключатель соответствует требованиям ГОСТ Р 50345 и имеет степень защиты IP20, что исключает случайное прикосновение к токоведущим частям. Серия BRITE от IEK прошла тестирование на долговечность и безопасность. Применяется только в сухих помещениях. Не используется во влажных зонах (ванна, баня, улица).

Преимущества

• Встроенная светодиодная индикация - видно положение клавиш даже в темноте
• Качественный пластик - устойчив к трещинам и выгоранию
• Один модуль вместо двух - экономия места в распределительной коробке
• Совместимость с рамками серии BRITE - единый стиль интерьера
• Простой монтаж - винтовые клеммы позволяют работать с любыми типами провода

Ограничения применения

• Не предназначена для влажных помещений - IP20 не защищает от брызг и пара
• Не подходит для управления мощными нагревательными приборами выше 2,2 кВт
• Не рекомендуется использовать в местах с высокой запылённостью - не имеет герметизации
• Подходит только для однофазной сети 220 В - не работает в сетях 380 В

Примеры использования

• Управление светом в спальне: одна клавиша - потолочные светильники, вторая - ночник
• Освещение гостиной: одна группа - точечные светильники, другая - люстра
• Зональное освещение в офисе: рабочая зона и зона отдыха
• Коридор и прихожая - можно включать свет в одной части дома, не затрагивая другую

Практические советы

• Перед монтажом обязательно отключите питание - проверьте отсутствие напряжения пробником
• При подключении не перегибайте провода - они должны свободно входить в клемму
• Затягивайте винты равномерно - переусиливать нельзя, чтобы не повредить контакт
• Если провод многожильный - обжмите его наконечником перед вставкой в клемму
• Проверьте соответствие посадочного отверстия в стене - стандарт 68–70 мм для монтажной коробки
• Выбирайте рамку серии BRITE того же цвета - серый (графит) хорошо сочетается с большинством отделок
