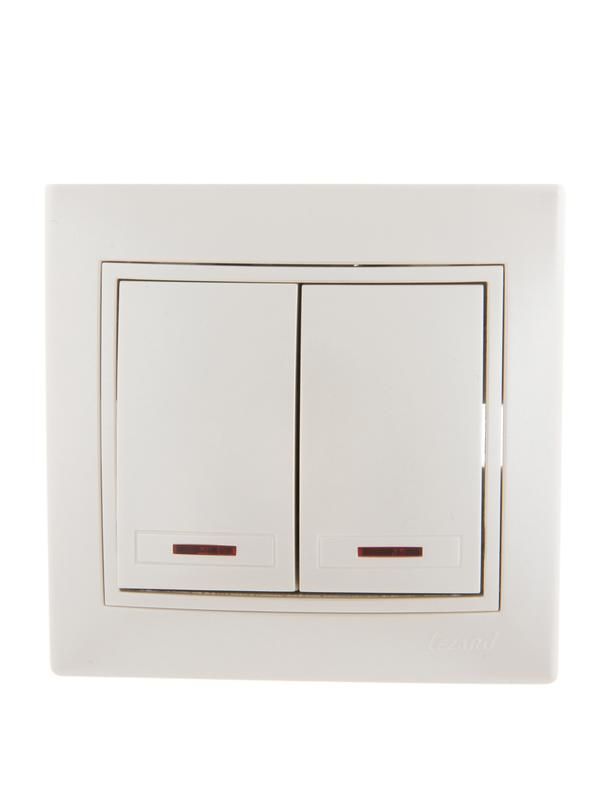

Выключатель 2-кл. СП Mira 10А IP20 с подсветкой со вставкой жемчуж./бел. перламутр. LEZARD 701-3030-112

Выключатель двухклавишный с подсветкой Lezard 701-3030-112 - компактное устройство для управления двумя группами светильников в помещениях с повышенной влажностью или сложными условиями освещения. Материал корпуса и жемчужно-перламутровая окраска обеспечивают эстетичный вид, а подсветка упрощает поиск в темноте.

Назначение и область применения

Выключатель двухклавишный с подсветкой Lezard 701-3030-112 предназначен для ручного включения и отключения двух независимых цепей освещения. Подходит для установки в квартирах, офисах, гостиницах и других объектах с внутренними электросетями 220 В. Каждая клавиша управляет своей группой ламп - например, основным светом и ночником, или зонами в одной комнате. Подсветка клавиш помогает найти выключатель в темноте, особенно удобна в коридорах, спальнях и ванных комнатах.

Технические характеристики

• Номинальное напряжение: 220 В - рассчитан на работу в бытовых однофазных сетях
• Номинальный ток: 10 А - допустимая нагрузка до 2,2 кВт (например, до 22 ламп по 100 Вт)
• Количество клавиш: 2 - каждая управляет отдельной цепью
• Степень защиты: IP20 - защищён от прикосновений пальцами и крупными предметами, но не от воды и пыли
• Способ монтажа: скрытый - устанавливается в подрозетник, корпус полностью скрывается в стене
• Максимальное сечение кабеля: 1,5 мм2 - подходит для медных проводов классической домовой проводки
• Материал корпуса: пластик - устойчив к ударным нагрузкам, не проводит ток
• Тип крепления: винтовое - надёжная фixация в подрозетнике через болты
• Количество полюсов: 1 - переключает только фазный провод, ноль остаётся постоянным
• Климатическое исполнение: УХЛ3 - работает при температуре от −25C до +40C, подходит для неотапливаемых помещений
• Цвет: золотой (жемчужно-перламутровый) - сочетается с современной отделкой интерьера
• Серия: MIRA - часть линейки модульных выключателей Lezard с единым дизайном
• Соответствие стандарту: ГОСТ Р 51321.1-2007 - соответствует требованиям безопасности для электроустановок в РФ

Совместимость и монтаж

Выключатель двухклавишный Lezard 701-3030-112 совместим со стандартными подрозетниками диаметром 68–70 мм. Для монтажа требуется отключение питания, зачистка концов проводов на 8–10 мм и подключение к клеммам L (фаза вход), L1 и L2 (выход на две группы освещения). Нулевой провод не проходит через выключатель - он подключается напрямую к светильникам. Винтовые зажимы затягиваются отверткой, не требуют усилия - избыток силы повредит пластик. После установки проверьте, что клавиши двигаются свободно, а подсветка реагирует на включение/выключение.

Безопасность и стандарты

Выключатель двухклавишный Lezard 701-3030-112 сертифицирован по ГОСТ Р 51321.1-2007, что гарантирует соответствие нормам электробезопасности. Конструкция исключает доступ к токоведущим частям при установленном лицевом элементе. Подсветка выполнена светодиодом с ограничительным резистором - безопасна для пользователя и не создаёт помех. Не предназначен для коммутации мощных нагревательных приборов, двигателей или люминесцентных ламп с балластом - возможны скачки тока, выводящие контакты из строя.

Преимущества

• Подсветка клавиш - позволяет легко находить выключатель в темноте без дополнительного освещения
• Эргономичная форма клавиш - удобно нажимать даже в темноте, не требует точного попадания
• Жемчужно-перламутровый цвет - маскирует царапины и потёртости, сохраняет внешний вид долгое время
• Фиксированные положения - клавиши не “проваливаются” и не “плавают”, обеспечивает уверенное управление
• Совместимость с серией MIRA - можно собирать однотипную систему управления с другими выключателями и розетками этой же линейки

Ограничения применения

• Не подходит для влажных помещений - степень защиты IP20 не предохраняет от брызг и пара
• Не используется для управления двигателями, насосами, ТЭНами - высокий пусковой ток вызывает оплавление контактов
• Максимальное сечение кабеля 1,5 мм2 - нельзя использовать с проводами 2,5 мм2 и более, они не войдут в клеммы
• Не рекомендован для установки вне помещений - не имеет герметизации, боится влаги и перепадов температур ниже −25C
• Не предназначен для автоматического управления - не совместим с датчиками движения, таймерами или умными системами

Примеры использования

• В спальне: одна клавиша - основной потолочный свет, вторая - прикроватные бра
• На кухне: первая клавиша - свет над столешницей, вторая - свет в рабочей зоне
• В коридоре: одна клавиша - свет в прихожей, вторая - свет в тамбуре или на лестнице
• В детской комнате: одна клавиша - общий свет, вторая - ночник или свет над письменным столом

Практические советы

• Перед монтажом всегда отключите питание - даже при выключенном выключателе фаза может быть подведена к клемме
• Проверяйте сечение провода перед подключением - если кабель больше 1,5 мм2, используйте переходники или выбирайте другую модель
• Не закручивайте винты слишком сильно - пластиковые клеммы трескаются при перегрузке
• Если подсветка не горит после установки - проверьте правильность подключения фазы к входному контакту L
• Для равномерного распределения нагрузки между клавишами - не подключайте одну группу к мощным LED-лампам, а другую к старым лампам накаливания; лучше одинаковый тип освещения
• При замене старого выключателя - сравните размеры подрозетника: Lezard 701-3030-112 требует стандартный 68 мм, не подходит для устаревших 60 мм
