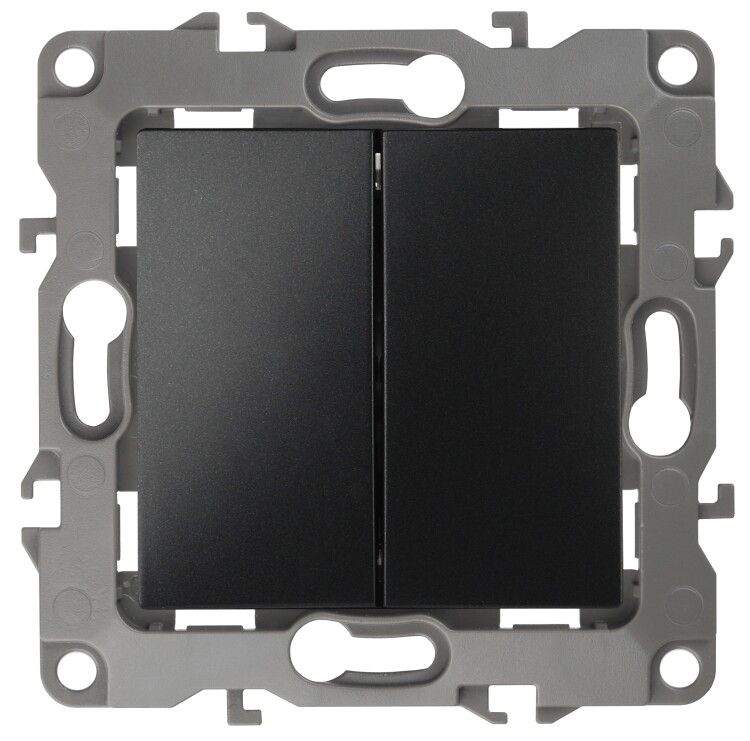

Переключатель 2-кл. СП Эра12 12-1106-05 10А IP20 250В 10AX механизм антрацит Эра Б0014667

Переключатель двойной 10А 250В, IP20, антрацит, серия ЭРА 12, 12-1106-05 - устройство для коммутации двух цепей в схемах проходного управления, предназначенное для скрытой установки в подрозетники. Применяется в жилых и общественных помещениях, где требуется управление освещением с двух мест. Механизм выполнен из термопласта без галогенов, совместим с рамками серии ЭРА 12.

Назначение и область применения

Переключатель двойной 12-1106-05 используется в схемах проходного управления - когда необходимо включить или выключить один источник света с двух разных точек. Каждая из двух клавиш управляет своей отдельной нагрузкой, что позволяет контролировать два осветительных контура одновременно. Подходит для квартир, офисов, коридоров, лестниц, длинных помещений. Установка возможна в любых условиях с нормальной влажностью и температурой - степень защиты IP20 исключает применение во влажных зонах (ванная, баня, улица).

Технические характеристики

• Номинальный ток: 10 А - допустимая нагрузка до 2,2 кВт при 220 В
• Номинальное напряжение: 250 В - рассчитан на работу в сетях 220–240 В
• Количество клавиш: 2 - две независимые группы контактов
• Схема подключения: переключатель на 2 направления - реализует функцию проходного выключателя
• Степень защиты: IP20 - защищён от прикосновения пальцами, но не от воды и пыли
• Материал корпуса: термопласт без галогенов - безопасен при нагреве, не выделяет токсичных веществ
• Отделка: матовый антрацит - устойчив к царапинам, маскирует следы эксплуатации
• Габариты: 75×45×75 мм - соответствует стандартным подрозетникам
• Количество модулей: 2 - занимает два модульных места в распределительном щите
• Способ подключения: безвинтовые клеммы - зажимы с пружинными контактами для быстрого монтажа
• Монтажная плата: да - внутренняя платформа обеспечивает жёсткую фиксацию контактов

Совместимость и монтаж

Механизм 12-1106-05 устанавливается в стандартный подрозетник глубиной не менее 45 мм. Крепление осуществляется двумя способами: на распорные лапки и через винты - это повышает устойчивость при частом использовании. Для завершения внешнего вида необходима декоративная рамка, которая продается отдельно. Совместим с рамками серии ЭРА 12 и ЭРА 12 Сатин:

• Однопостовые: 12-5001-xx / 12-5101-xx
• Двухпостовые: 12-5002-xx / 12-5102-xx
• Трёхпостовые: 12-5003-xx / 12-5103-xx
• Четырёхпостовые: 12-5004-xx / 12-5104-xx
• Пятипостовые: 12-5005-xx / 12-5105-xx

Цвет рамки должен соответствовать цвету механизма - для антрацита выбирайте код xx=05. Безрамочный монтаж невозможен - механизм не имеет собственной лицевой панели.

Безопасность и стандарты

Изделие соответствует требованиям безопасности для бытовых электроприборов. Отсутствие галогенов в материале снижает риск образования токсичных паров при перегреве. Конструкция не содержит открытых токоведущих частей после установки. Работает в пределах температуры +5C…+40C. Не предназначена для взрывоопасных сред, высокой влажности или прямого попадания воды.

Преимущества

• Безвинтовые клеммы - позволяют подключить провода за секунды без инструментов; надёжно фиксируют медные жилы сечением до 2,5 мм2
• Парные клеммы - поддерживают шлейфовое подключение между несколькими проходными выключателями
• Универсальное крепление - можно использовать как на лапках, так и на винтах, в зависимости от состояния подрозетника
• Матовая поверхность - не бликует, не остаётся отпечатков пальцев
• Совместимость с широкой линейкой рамок - легко подобрать стиль под интерьер

Ограничения применения

• Не применяется в помещениях с повышенной влажностью - IP20 не защищает от брызг и пара
• Не подходит для управления мощными нагрузками свыше 2,2 кВт - превышение тока вызывает перегрев и выход из строя
• Требует обязательной установки рамки - без неё не закрываются контакты и не обеспечивается эстетика
• Не имеет подсветки - нельзя использовать там, где нужна индикация положения в темноте
• Не рекомендован для частого механического воздействия - например, в промышленных зонах с вибрацией

Примеры использования

• Управление светом в коридоре: одна клавиша - включение света у входа, вторая - у выхода
• Освещение лестницы: включение снизу и выключение наверху, и наоборот
• Два светильника в спальне: основной потолочный и ночник - каждый управляется отдельной клавишей
• Зона отдыха с двумя группами LED-лент: одна клавиша - холодный свет, другая - тёплый

Практические советы

• При подключении используйте провода сечением 1,5–2,5 мм2 - более толстые жилы могут не войти в клемму
• Перед монтажом проверьте, чтобы в подрозетнике было достаточно места - габариты механизма 75×45×75 мм требуют минимум 45 мм глубины
• При шлейфовом подключении помните: фаза должна подводиться к первому выключателю, а нагрузка - к последнему
• Выбирайте рамку того же цвета - антрацит (код 05) лучше всего сочетается с современным дизайном интерьера
• Не затягивайте винты слишком сильно - это может треснуть пластиковую основу
• Проверяйте соответствие номера модели 12-1106-05 с заказом - аналоги других серий не подходят по форме и креплению
