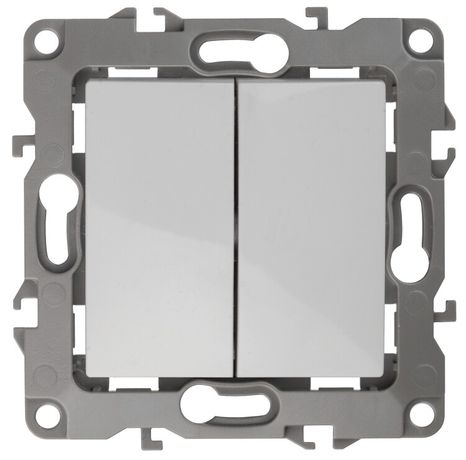

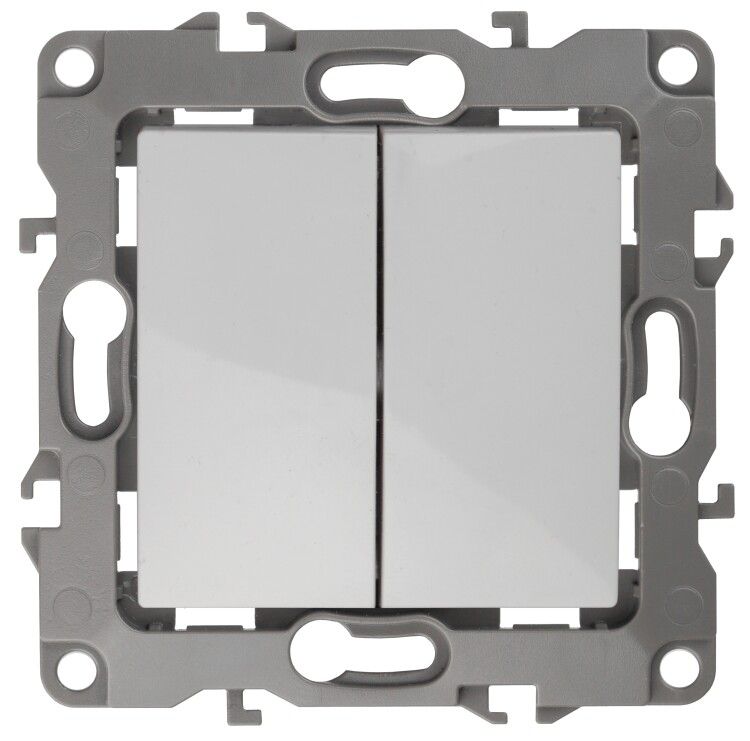

Переключатель 2-кл. СП Эра12 12-1106-01 10А IP20 250В 10AX механизм бел. Эра Б0014663

Переключатель двойной 12-1106-01 от бренда ЭРА - устройство для коммутирования двух цепей в системах с проходным управлением, например, для включения света с двух мест. Механизм с глянцевой белой накладкой рассчитан на скрытую установку в подрозетники и совместим с рамками серии Эра 12.

Назначение и область применения

Переключатель двойной 12-1106-01 предназначен для управления двумя независимыми группами освещения или нагрузок с двух точек - типичное применение в коридорах, лестницах, спальнях и длинных помещениях. Каждая клавиша работает как проходной переключатель, позволяя включить/выключить свет с любого из двух расположенных друг напротив друга устройств. Подходит для жилых домов, офисов, общественных зданий.

Технические характеристики

• Номинальный ток: 10 А - допустимая нагрузка до 2,2 кВт при 220 В
• Номинальное напряжение: 250 В - рабочее напряжение для однофазной сети
• Количество клавиш: 2 - две независимые группы коммутации
• Тип управления: механическое - классический щелчок при нажатии
• Степень защиты: IP20 - защита от доступа пальцами, но не от воды и пыли; подходит только для внутренней сухой среды
• Способ подключения: безвинтовые клеммы - зажимы для быстрого монтажа проводов без инструментов
• Габариты: 75×45×75 мм - соответствует стандартному подрозетнику
• Материал корпуса: термопласт (поликарбонат) - устойчив к нагреву и ударным нагрузкам
• Цвет: белый (9010) - глянцевая отделка
• Тип крепления: в распор + винтами - обеспечивает плотную фиксацию в подрозетнике
• Комплектация: механизм с накладкой - рамка продается отдельно

Совместимость и монтаж

Переключатель двойной 12-1106-01 устанавливается в стандартный подрозетник глубиной 40–50 мм. Для фиксации используются два способа: распорные лапки (при необходимости) и винты с тыльной стороны. Безвинтовые клеммы принимают одножильные и многожильные провода сечением до 2,5 мм2. Соединение между контактами выполнено по схеме “проходного” переключателя - контакты переключаются между парными входами, что позволяет организовать управление с двух точек. Рамки серии Эра 12 (например, 12-5001-01 для одного поста) и Эра 12 Сатин (12-5101-01) совместимы, но не входят в комплект - приобретаются отдельно.

Безопасность и стандарты

Устройство соответствует требованиям безопасности для внутренних электроустановок. IP20 исключает использование во влажных помещениях (ванная, кухня, улица). Присутствие галогенов в материале указывает на соответствие нормам горючести, но требует соблюдения условий эксплуатации. Устройство не имеет функции подсветки и не предназначено для работы с LED-драйверами высокой мощности без предварительной проверки совместимости.

Преимущества

• Быстрая установка благодаря безвинтовым клеммам - не требуется отвертка для затяжки проводов
• Надежное соединение за счет парных клемм - минимизирует риск плохого контакта при шлейфовом подключении
• Жесткая конструкция механизма - снижает вероятность люфта и износа при частом использовании
• Совместимость с широкой линейкой декоративных рамок Эра 12 - легко подобрать под интерьер

Ограничения применения

• Не применяется в условиях повышенной влажности, пыли или на улице - IP20 недостаточно для таких сред
• Не подходит для управления светодиодными лентами или электронными нагрузками выше 10 А - возможны помехи и выход из строя
• Требует обязательного использования внешней рамки - механизм без рамки выглядит незавершённо и не защищен от случайного прикосновения
• Не имеет индикации состояния - нельзя определить, включен ли свет, не включая его

Примеры использования

• Управление светом в коридоре: один переключатель у входа, второй - у выхода
• Освещение лестницы: включение снизу и сверху
• Две группы света в спальне: основной потолочный свет и ночник - каждая группа управляется отдельно
• Зона отдыха с двумя источниками света, где удобно менять режим освещения с двух сторон комнаты

Практические советы

• При подключении внимательно следите за маркировкой контактов: L, L1, L2 - неверное соединение нарушит работу проходной схемы
• Используйте провода сечением 1,5–2,5 мм2 - более тонкие могут греться, более толстые не войдут в клеммы
• Перед монтажом отключите питание - даже при отсутствии подсветки есть риск поражения током
• Выбирайте рамку Эра 12 с тем же цветовым кодом (например, 01 - белый), чтобы избежать контрастов
• Если планируете использовать в системе с несколькими переключателями - закупайте все устройства одной партии, чтобы гарантировать совпадение механики и цвета
