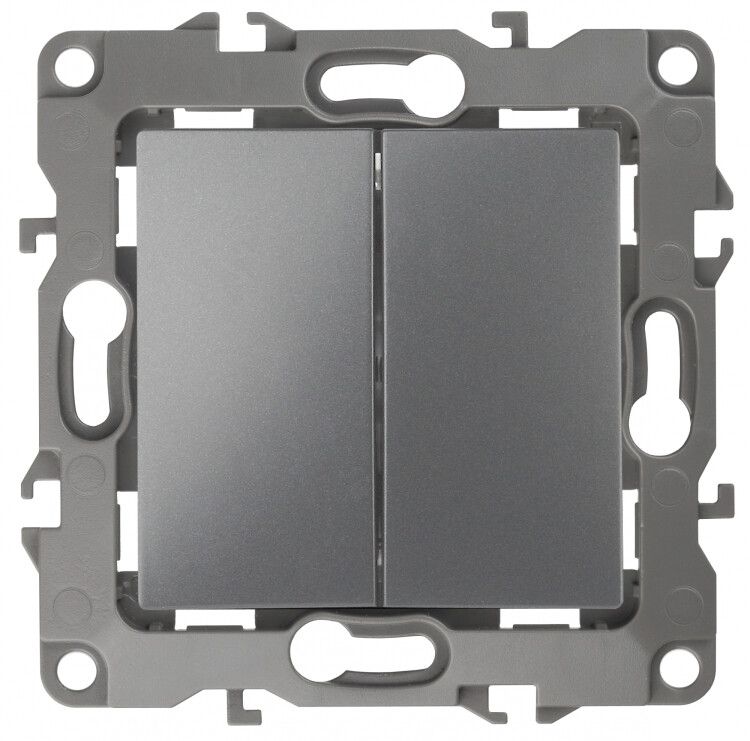

Выключатель двухклавишный скрытого монтажа графит 10А 250В автоматические (безвинтовые) ЭРА 12 12-1104-12 - Б0019287

Выключатель двойной 10А 250В, IP20, графит, серия ЭРА 12, 12-1104-12 - это устройство для коммутирования двух групп освещения в помещениях с внутренней проводкой. Выполнен из термопластика, оснащён безвинтовыми клеммами и предназначен для скрытой установки в подрозетники. Бренд ЭРА и артикул 12-1104-12 указывают на принадлежность к серии ЭРА 12, которая сочетает простоту монтажа и совместимость с рамками различных цветов.

Назначение и область применения

Выключатель двойной 12-1104-12 используется для включения и выключения двух независимых групп светильников - например, основного и дополнительного освещения в комнате, кухне или коридоре. Подходит для жилых помещений, офисов, административных зданий. Применяется там, где требуется управление несколькими источниками света одним устройством. Не предназначен для управления мощными нагрузками выше 10 А или для уличного использования.

Технические характеристики

• Номинальный ток: 10 А - допустимая нагрузка для каждой клавиши
• Номинальное напряжение: 250 В - работает в сетях до 250 В переменного тока
• Количество клавиш: 2 - две отдельные цепи управления
• Способ подключения: безвинтовые клеммы - зажимы для быстрого подвода проводов
• Схема подключения: 2×1-полюс - каждая клавиша замыкает один фазный провод
• Степень защиты: IP20 - защищён от прикосновения пальцами и крупным инструментом, но не от воды и пыли
• Материал корпуса: термопласт - устойчив к перегреву, не содержит галогенов
• Цвет: графит (7024) - матовая отделка, не бликует
• Габариты: 68×45×68 мм - соответствует стандартному подрозетнику
• Количество модулей: 2 - занимает два модульных места в распределительной коробке
• Крепление: в распор + винты - обеспечивает плотную фиксацию в подрозетнике
• Комплектация: механизм с накладкой - рамка продается отдельно
• Подсветка: отсутствует - не имеет светодиодной индикации

Совместимость и монтаж

Выключатель 12-1104-12 устанавливается в стандартные круглые подрозетники диаметром 68 мм. Крепится одновременно на распорные лапки и винты - это повышает устойчивость при частом использовании. Безвинтовые клеммы позволяют вставить провода до 2,5 мм2 без инструментов: достаточно вдавить провод до щелчка. Для работы с многожильными проводами рекомендуется использовать наконечники.

Рамка не входит в комплект. Совместима с рамками серии ЭРА 12:

• Однопостовые: 12-5001-xx
• Двупостовые: 12-5002-xx
• Трёхпостовые: 12-5003-xx
• Четырёхпостовые: 12-5004-xx
• Пятипостовые: 12-5005-xx

Также совместим с рамками ЭРА 12 Сатин (например, 12-5102-05 для антрацита). Цифры после дефиса - код цвета; для графитового механизма подойдут рамки с кодами 05 (антрацит) или 06 (чёрный).

Безопасность и стандарты

Изделие соответствует требованиям безопасности для внутреннего монтажа в сухих помещениях. Степень защиты IP20 исключает контакт с пальцами и крупными предметами, но не защищает от влаги - применение в ванных, кухнях, подвалах требует дополнительной защиты (например, герметичных коробок). Отсутствие галогенов снижает риск выделения токсичных веществ при перегреве.

Преимущества

• Быстрая установка благодаря безвинтовым клеммам - экономит время при монтаже
• Автоматическое зажимание проводов - минимизирует риск плохого контакта
• Парные клеммы поддерживают шлейфовое подключение - можно запитать следующий выключатель без дополнительных перемычек
• Универсальное крепление - лапки и винты дают надёжную фиксацию даже в старых подрозетниках
• Матовый графитовый цвет - маскирует царапины и пыль, хорошо сочетается с современным интерьером

Ограничения применения

• Не предназначена для влажных помещений - IP20 недостаточно для ванной или бассейна
• Не поддерживает подсветку - нельзя использовать как индикатор состояния
• Только механическое управление - несовместим с системами «умный дом»
• Максимальная нагрузка 10 А - не годится для мощных нагревателей, кондиционеров, насосов
• Рамка продается отдельно - необходимо заранее выбрать подходящую модель

Примеры использования

• Комната: одна клавиша - потолочные светильники, вторая - ночное освещение
• Кухня: включение света над столешницей и над рабочей зоной
• Коридор: управление светом в прихожей и вестибюле
• Офис: включение верхнего света и локальных торшеров

Практические советы

• Перед монтажом отключите питание - даже при отключенном выключателе фаза может быть подведена к клеммам
• Проверьте глубину подрозетника: высота механизма 68 мм - он должен полностью поместиться
• Для многожильных проводов используйте наконечники типа НШВИ - предотвращают осыпание жил
• Выбирайте рамку того же цвета или контрастного - графит хорошо сочетается с антрацитом, чёрным или белым
• Если планируете шлейфовое подключение - подключайте входной провод к первой паре клемм, выходной - ко второй
• Не затягивайте винты слишком сильно - это может треснуть пластик подрозетника
