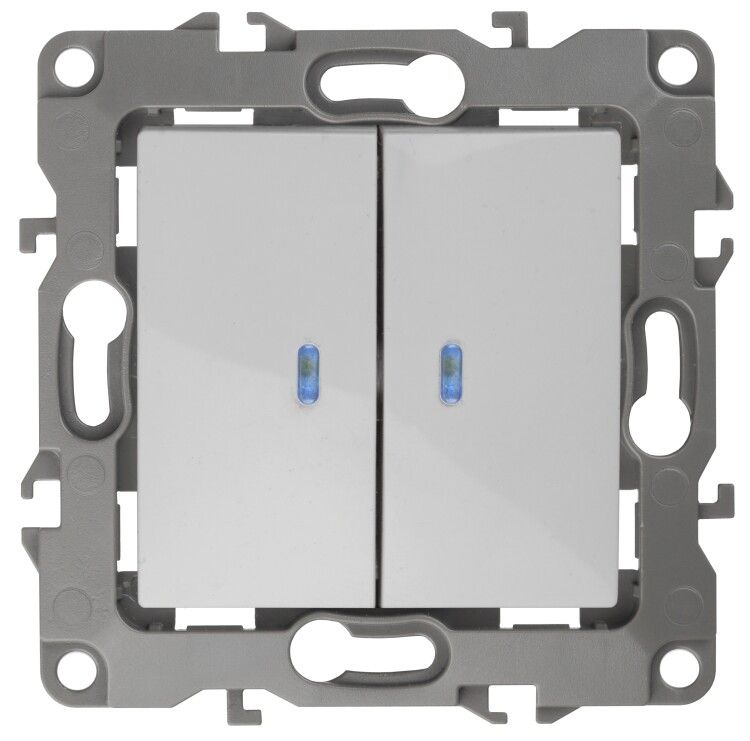

Выключатель двухклавишный скрытого монтажа с подсветкой белый 10А 250В автоматические (безвинтовые) ЭРА 12 12-1105-01 - Б0014657

Выключатель двойной с подсветкой ЭРА 12 (артикул б0014657) - это механический двухклавишный выключатель для внутренней установки, предназначенный для коммутации освещения в помещениях с нормальной влажностью. Благодаря индикации и удобному подключению, он подходит как для частного дома, так и для офисных или общественных помещений.

Назначение и область применения

Выключатель двойной с подсветкой ЭРА 12 используется для управления двумя группами осветительных приборов - например, основным светом и подсветкой, или светом в двух смежных зонах. Подсветка позволяет легко найти выключатель в темноте. Применяется в жилых, административных и коммерческих помещениях: спальнях, коридорах, офисах, школах, больницах. Не предназначен для улицы, ванных комнат или других мест с повышенной влажностью из-за низкой степени защиты IP20.

Технические характеристики

• Номинальный ток: 10 А - поддерживает нагрузку до 2,2 кВт при 220 В (например, две лампы по 100 Вт + LED-подсветка)
• Номинальное напряжение: 220–250 В - совместим с сетями 220 В в России и странах СНГ
• Количество клавиш: 2 - управляет двумя независимыми цепями
• Тип управления: механическое - надёжное, без электроники, долговечное
• Степень защиты: IP20 - защищён от прикосновения пальцами и крупными предметами, но не от воды и пыли
• Индикация: да - светодиодная подсветка клавиш работает при выключенном состоянии
• Способ подключения: безвинтовые клеммы - зажимает провода без инструментов
• Материал корпуса: термопласт (поликарбонат) - устойчив к перегреву и ударным нагрузкам
• Отделка: глянцевый белый (9010) - легко моется, не желтеет со временем
• Габариты: 75×75×45 мм - соответствует стандартному подрозетнику
• Схема подключения: 2×1-полюс - каждая клавиша замыкает один фазный провод
• Крепление: в распор и на винты - обеспечивает плотную фиксацию в подрозетнике
• Комплектация: механизм с накладкой - рамка продается отдельно
• Не содержит галогенов - безопасен при горении, соответствует экологическим требованиям

Совместимость и монтаж

Выключатель ЭРА 12 устанавливается в стандартный металлический или пластиковый подрозетник глубиной не менее 40 мм. Крепление осуществляется двумя способами: на распорные лапки (удобно при слабом креплении в стене) и на винты (при необходимости усиленной фиксации). Для подключения используются безвинтовые клеммы: провод вставляется до щелчка - контакты самозажимают жилу. Обязательно соблюдайте полярность: фаза подводится к входу, выход идет к светильнику. Парные клеммы позволяют сделать шлейфовое подключение между несколькими выключателями - можно запитать следующий прибор через этот же механизм.

Рамки для этого механизма продаются отдельно. Совместимы все рамки серии ЭРА 12 и ЭРА 12 Сатин: однопостовые (12-5001-xx / 12-5101-xx), двухпостовые (12-5002-xx / 12-5102-xx) и далее до пятипостовых. Цвет рамки выбирается по коду xx: 01 - белый, 02 - слоновая кость, 06 - чёрный и другие.

Безопасность и стандарты

Выключатель ЭРА 12 соответствует требованиям безопасности для бытового электрооборудования. Отсутствие галогенов снижает риск выделения токсичных веществ при повышении температуры. Сертифицирован для работы в условиях, где нет воздействия влаги и агрессивных сред. Не предназначен для взрывоопасных зон, производств с высокой запылённостью или влажностью выше 60%. Индикация выполнена на маломощном светодиоде - не нагревает корпус и не влияет на энергопотребление сети.

Преимущества

• Быстрый монтаж благодаря безвинтовым клеммам - экономит время при установке
• Подсветка клавиш - видимость даже ночью, без лишнего света
• Универсальное крепление - подходит для любых типов подрозетников
• Глянцевая поверхность - не собирает грязь, легко протирается
• Широкий выбор рамок - можно подобрать под любой интерьер
• Парные клеммы - возможность организовать шлейф без дополнительных перемычек

Ограничения применения

• Не использовать во влажных помещениях (ванная, баня, кухня без защиты)
• Не применять в местах с постоянной пылью, вентиляционных каналах, на улице - IP20 недостаточно
• Максимальная мощность нагрузки - 2,2 кВт; не подключать мощные обогреватели, насосы, двигатели
• Не допускается использование с устройствами, требующими нулевой провод внутри выключателя - здесь только фаза
• Рамка обязательна - механизм без рамки не эстетично выглядит и плохо закрепляется

Примеры использования

• В спальне: одна клавиша - потолочные светильники, вторая - ночник у кровати
• На лестнице: первая клавиша - свет внизу, вторая - свет вверху
• В офисе: одна клавиша - рабочая группа ламп, вторая - подсветка стены
• В коридоре: шлейфовое подключение к другому выключателю - два устройства работают как единая система

Практические советы

• Перед монтажом обязательно отключите питание - даже при использовании безвинтовых клемм есть риск поражения током
• Проверьте диаметр подрозетника: стандарт 68 мм, но старые модели могут иметь меньший размер - убедитесь, что механизм поместится
• При подключении используйте медные провода сечением 1,5–2,5 мм2 - оптимально для 10 А
• Если провод слишком тонкий - не вставляйте его в клемму, пока не удвоите жилу (скрутите две жилы вместе)
• Выбирайте рамку сразу после заказа механизма - чтобы цвет и стиль совпадали
• Не затягивайте винты крепления слишком сильно - можно треснуть корпус из термопласта
