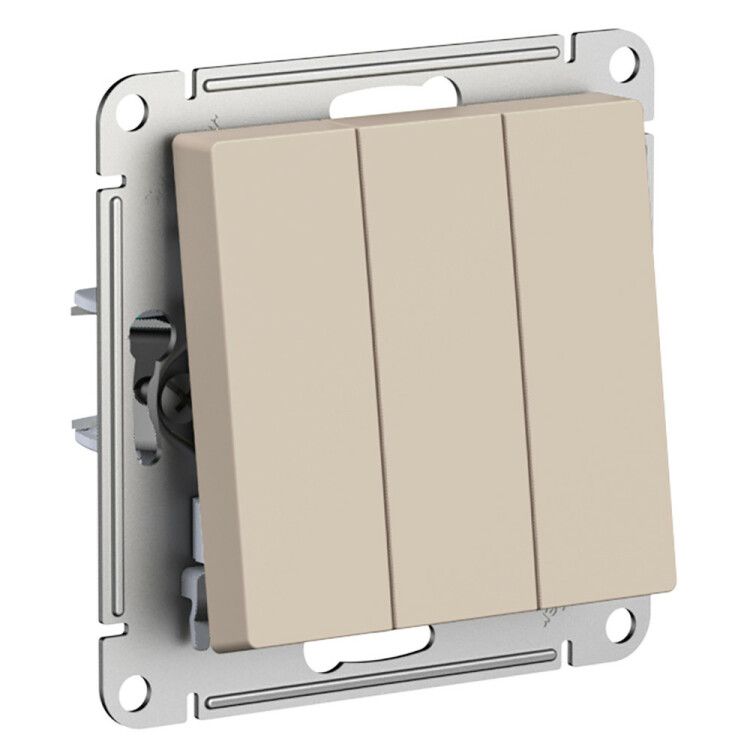

Выключатель 3-кл. AtlasDesign (сх. 1+1+1) 10AX механизм песочн. SE ATN001231 APC

Выключатель 3-клавишный системы SE (Потенциал), артикул atn001231, предназначен для управления тремя группами освещения из одного места. Механизм серии AtlasDesign выполнен в песочном цвете и рассчитан на работу в бытовых и коммерческих сетях 250 В, 10 А.

Назначение и область применения

Этот трёхклавишный выключатель используется для одновременного контроля трёх независимых нагрузок - например, люстр, точечных светильников или подсветки в залах, спальнях, коридорах. Подходит для установки в жилых домах, офисах, гостиницах и других помещениях с внутренней проводкой. Применяется там, где требуется удобное управление несколькими источниками света из одной точки без необходимости использовать несколько устройств.

Технические характеристики

• Номинальный ток: 10 А - допустимая нагрузка до 2,5 кВт при 250 В;
• Номинальное напряжение: 250 В - совместим с однофазными сетями 220–240 В;
• Количество клавиш: 3, схема 1+1+1 - каждая клавиша управляет своей цепью;
• Степень защиты IP20 - защищён от контакта с пальцами и предметами более 12 мм, но не от воды и пыли;
• Габариты: 71×71×40 мм - стандартный размер для скрытой установки в монтажную коробку;
• Материал корпуса: ABS-пластик - прочный, устойчивый к механическим повреждениям и УФ-излучению;
• Покрытие: необработанная поверхность - матовая, без антибликового слоя;
• Не содержит галогенов - соответствует экологическим требованиям при горении;
• Подсветка: не предусмотрена - необходимо докупать отдельно, если нужна индикация;
• Тип серии: рамочная - совместим с рамками серии AtlasDesign.

Совместимость и монтаж

Выключатель 3-клавишный atn001231 устанавливается методом скрытого монтажа в стандартную металлическую или пластиковую монтажную коробку глубиной не менее 40 мм. Крепление осуществляется через винтовые лапки - они усилиены для надёжной фиксации внутри коробки. Для правильной сборки важно соблюдать полярность: фаза подводится к общему входному контакту, выходы идут к каждой из трёх ламп. Совместим со всеми рамками серии AtlasDesign. Не требует специальных инструментов - достаточно отвертки и тестера для проверки отсутствия напряжения перед работой.

Безопасность и стандарты

Устройство соответствует требованиям безопасности для внутреннего использования в сухих помещениях. Степень защиты IP20 исключает использование в ванных комнатах, на улице или в местах с повышенной влажностью. Отсутствие галогенов снижает риск образования токсичных паров при перегреве. Соответствует нормам RoHS и рекомендовано для применения в системах с высокими требованиями к экологии материалов.

Преимущества

• Усиленные монтажные лапки обеспечивают плотную посадку в коробке - минимизирует люфт и шум при работе;
• ABS-пластик сохраняет цвет и форму даже после длительной эксплуатации - не желтеет и не царапается легко;
• Песочный цвет гармонично сочетается с современной отделкой стен и другими изделиями серии AtlasDesign;
• Один механизм заменяет три одноклавишных выключателя - экономит место и упрощает дизайн стены;
• Произведён компанией Systeme Electric - известным производителем с долгой историей в сфере электрооборудования.

Ограничения применения

• Не предназначен для влажных помещений - запрещено применение в ванных, банях, бассейнах, на кухне рядом с мойкой;
• Не имеет подсветки - если требуется ночная видимость, потребуется установить отдельный светодиодный модуль;
• Не работает с энергосберегающими или LED-светильниками, имеющими импульсные драйверы, без предварительной проверки совместимости - возможны мерцание или отказ работы;
• Не поддерживает автоматическое управление - несовместим с датчиками движения, таймерами или умными системами без внешних реле;
• Запрещено открывать корпус во время эксплуатации - внутренние части находятся под напряжением.

Примеры использования

• Управление основным потолочным светом, бра на стене и подсветкой ниш в гостиной;
• Контроль трёх зон освещения в длинном коридоре - вход, середина, выход;
• Включение света в трёх зонах рабочего кабинета: стол, книжные полки, окно;
• Освещение в холле квартиры: верхний свет, торшеры, декоративная подсветка.

Практические советы

• Перед монтажом обязательно отключите питание и проверьте отсутствие напряжения тестером - даже при выключенном выключателе фаза может быть на входе;
• Избегайте перегрузки: суммарная мощность всех подключённых ламп не должна превышать 2,5 кВт;
• При использовании LED-ламп с малой мощностью (до 5 Вт каждая) проверьте, чтобы драйвер был совместим с обычными выключателями - некоторые требуют минимальной нагрузки;
• Выбирайте рамку того же цвета и серии - песочный оттенок лучше всего сочетается с оригинальными рамками AtlasDesign;
• Если планируете замену старого выключателя - сравните размеры: новый atn001231 точно впишется в стандартную коробку 71×71 мм.
