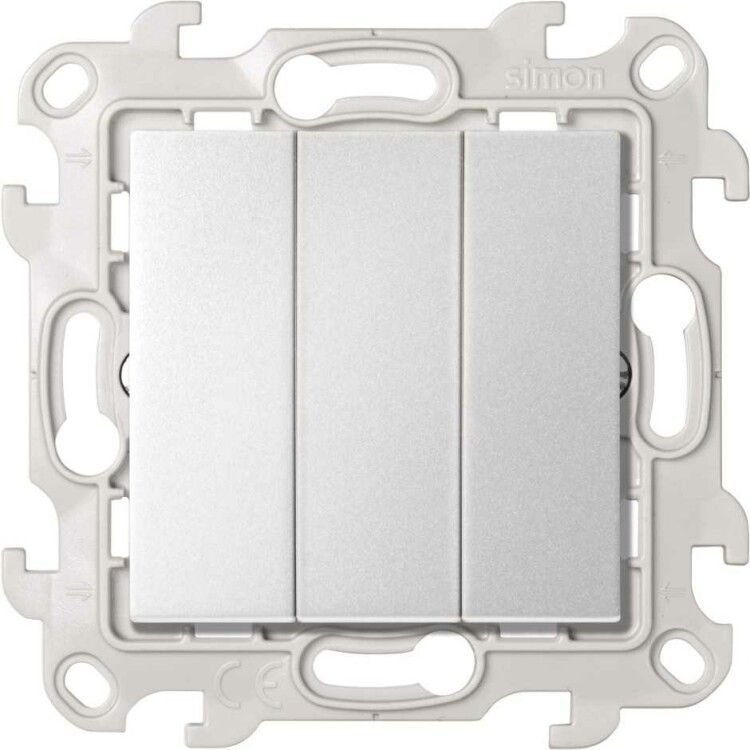

Выключатель 3-кл. S24 Harmonie 10AX 250В алюм. Simon 2450391-033

Выключатель трехклавишный 10AX 250В~ алюминий S24 Harmonie от бренда Simon - это устройство для управления несколькими группами освещения в одном месте, выполненное в стильном матовом корпусе с технологией Push&Go для быстрой установки. Артикул 2450391-033 подходит для скрытой проводки в жилых и офисных помещениях.

Назначение и область применения

Выключатель трехклавишный 10AX 250В~ алюминий S24 Harmonie предназначен для коммутации трёх независимых световых цепей - например, основного освещения, ночника и декоративной подсветки. Подходит для установки в квартирах, домах, гостиницах и офисах. Благодаря скрытому монтажу и минимальному выступу рамки, изделие идеально встраивается в современные интерьеры.

Технические характеристики

• Номинальное напряжение: 250 В ~
• Номинальный ток: 10 А
• Количество клавиш: 3
• Количество полюсов: 1
• Максимальное сечение кабеля: 1,5 мм2
• Степень защиты: IP20 - защищён от прикосновений пальцами, но не от воды и пыли
• Материал корпуса: термопласт
• Покрытие: матовое, цвет 9006 RAL (серый)
• Тип крепления: защёлка
• Способ монтажа: скрытая установка в монтажную коробку
• Климатическое исполнение: УХЛ3 - допустимо использование в помещениях с умеренным климатом, температурой от −25C до +40C
• Тип комплектации: механизм с накладкой (рамкой)
• Нормативный документ: ТУ 3464-001-77313241-08

Совместимость и монтаж

Выключатель 10AX 250В~ алюминий S24 Harmonie совместим с любыми стандартными монтажными коробками глубиной от 40 мм. Механизм фиксируется в коробке с помощью системы Push&Go - достаточно вставить его до щелчка, без винтов и лапок. Это снижает время монтажа на 50–70%. Для подключения используйте одножильные медные провода сечением до 1,5 мм2. Не применяйте многожильные провода без наконечников - они могут плохо зажиматься и вызывать нагрев.

Безопасность и стандарты

Выключатель соответствует требованиям ТУ 3464-001-77313241-08 и обеспечивает базовую безопасность при работе в сухих помещениях. IP20 не предусматривает защиту от влаги - нельзя использовать в ванных комнатах, на кухне рядом с мойкой или в подвале с высокой влажностью. Температурный режим УХЛ3 исключает применение на неотапливаемых объектах зимой.

Преимущества

• Система Push&Go - быстрая и надёжная установка без инструментов
• Минимальный профиль рамки создаёт эффект «невидимости» на стене
• Матовая поверхность не царапается легко и не оставляет следов от пальцев
• Один блок заменяет три отдельных выключателя - экономия места и проводки
• Совместим с другими механизмами серии Simon 24 - можно собирать комплексные блоки из выключателей, розеток, диммеров

Ограничения применения

• Не предназначено для влажных помещений - запрещено в ванных, банях, сушилках
• Поддерживает только однофазные нагрузки до 10 А - не годится для мощных приборов (кондиционеры, плиты)
• Максимальное сечение кабеля - 1,5 мм2; более толстые провода не войдут в зажимы
• Не работает при температуре ниже −25C - недопустимо для холодных чердаков или уличных коридоров
• Только скрытая установка - не подходит для открытой проводки

Примеры использования

• Управление светом в спальне: потолочные светильники, бра над кроватью, подсветка туалетного столика
• Освещение холла: входной свет, коридор, нишевая подсветка
• Зона рабочего кабинета: основное освещение, лампа на столе, светодиодная лента за экраном
• Объединение нескольких комнат через одну рамку - например, выключатель с двумя клавишами для одной комнаты и третьей для смежной

Практические советы

• Перед монтажом проверьте, что питание отключено - даже при использовании Push&Go работа с проводами требует осторожности
• Если провода слишком длинные - обрезайте их перед вводом в зажим, чтобы не перегружать внутреннее пространство механизма
• Для долговечности не используйте силу при нажатии клавиш - система рассчитана на механический ресурс 100 тыс. циклов, но избыточная нагрузка снизит срок службы
• Если нужна большая грузоподъёмность - выбирайте модели с током 16 А, этот выключатель не предназначен для нагрузки выше 2,3 кВт
• При сборке блока из нескольких механизмов - располагайте выключатели по принципу «часто используемые - в центре»
