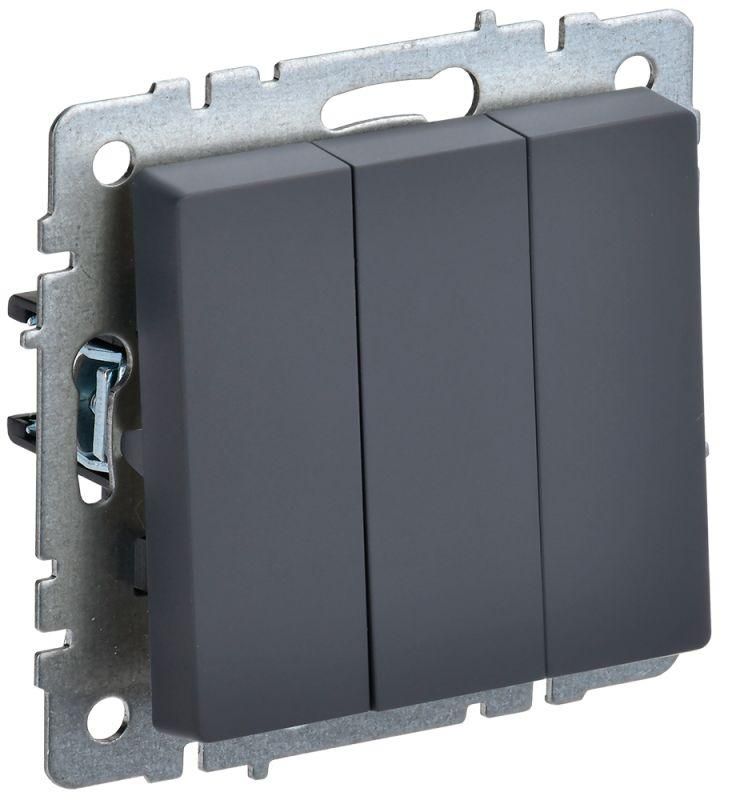

Выключатель 3-кл. СП BRITE ВС10-3-0-БрГ 10А механизм графит IEK BR-V30-0-10-K53

Выключатель трехклавишный 10А ВС10-3-0-БрГ графит от бренда IEK - это надежное устройство для управления несколькими группами освещения в одной точке. Механизм серии BRITE рассчитан на длительную эксплуатацию, подходит для скрытой проводки в жилых и офисных помещениях.

Назначение и область применения

Выключатель трехклавишный 10А ВС10-3-0-БрГ графит предназначен для коммутации нагрузки до 10 А в однофазной сети 230 В. Каждая из трёх клавиш управляет отдельным светильником или группой осветительных приборов - например, потолочными светильниками, подсветкой ниш или ночным освещением. Подходит для установки в квартирах, домах, гостиницах, офисах и других объектах с внутренней электропроводкой.

Технические характеристики

• Номинальное напряжение: 230 В
• Номинальный ток: 10 А
• Количество клавиш: 3
• Количество полюсов: 1 (на каждую клавишу)
• Способ подключения: винтовые зажимы
• Способ монтажа: скрытая установка в коробку
• Степень защиты: IP20 (защита от прикосновений пальцами, но не от воды и пыли)
• Материал корпуса: термостойкий пластик
• Цвет: серый (графит)
• Количество модулей: 1
• Срок службы: 10 лет
• Климатическое исполнение: У3 (для умеренного климата, температура от −25C до +40C)
• Подсветка: отсутствует
• Тип комплектации: механизм с декоративной накладкой

Совместимость и монтаж

Выключатель трехклавишный 10А ВС10-3-0-БрГ графит совместим со стандартными металлическими или пластиковыми монтажными коробками глубиной не менее 40 мм. Крепление осуществляется за счет распорных лапок и двух винтов - так же, как у большинства аналогичных устройств серии BRITE. Для подключения используйте одножильные медные провода сечением до 2,5 мм2. Нельзя подключать многожильные провода без опрессовки. Убедитесь, что в коробке достаточно места для всех фазных проводов - три входа и три выхода.

Безопасность и стандарты

Выключатель соответствует требованиям ГОСТ Р 50345 и IEC 60669-1. Конструкция исключает случайное прикосновение к токоведущим частям благодаря изоляционному материалу и закрытому механизму. IP20 обеспечивает базовую безопасность в сухих помещениях, но не допускает использование в ванных комнатах, на кухне рядом с мойкой или в подвале с повышенной влажностью.

Преимущества

• Один выключатель заменяет три одноклавишных - экономит место на стене и снижает количество точек монтажа.
• Пластик корпуса устойчив к механическим повреждениям и перегреву при работе с нагрузкой до 10 А.
• Серия BRITE имеет единый стиль дизайна - легко сочетается с другими элементами этой линейки (розетки, рамки, светильники).
• Простая система подключения: винтовые клеммы позволяют быстро и надежно закрепить провода без специальных инструментов.

Ограничения применения

• Не применяется в условиях повышенной влажности - IP20 не защищает от брызг и пара.
• Не подходит для управления мощными нагрузками свыше 2,3 кВт (например, мощные нагреватели, насосы).
• Отсутствие подсветки делает его неудобным для использования в темноте - рекомендуется использовать с отдельной подсветкой комнаты.
• Не совместим с системами “умного дома” - работает только как обычный механический выключатель.

Примеры использования

• Управление тремя группами света в спальне: основной люстра, бра над кроватью, ночник у туалетного столика.
• Контроль освещения в коридоре: верхний свет, подсветка вешалки, свет в тамбуре.
• Освещение в офисном помещении: рабочая зона, зона отдыха, зона хранения документов.

Практические советы

• Перед монтажом обязательно отключите питание - даже при отключенном выключателе фаза может быть подведена прямо к нему.
• При подключении пометьте провода: L1, L2, L3 - чтобы не запутаться при последующем обслуживании.
• Проверьте посадочный диаметр монтажной коробки - он должен соответствовать стандарту 68 мм, как у большинства устройств серии BRITE.
• Если планируете заменить старый выключатель, убедитесь, что новая накладка плотно прилегает к стене - в противном случае возможны щели и деформация.
• Выключатель трехклавишный 10А ВС10-3-0-БрГ графит можно комбинировать с рамками других цветов из серии BRITE - они взаимозаменяемы по форме и креплению.
