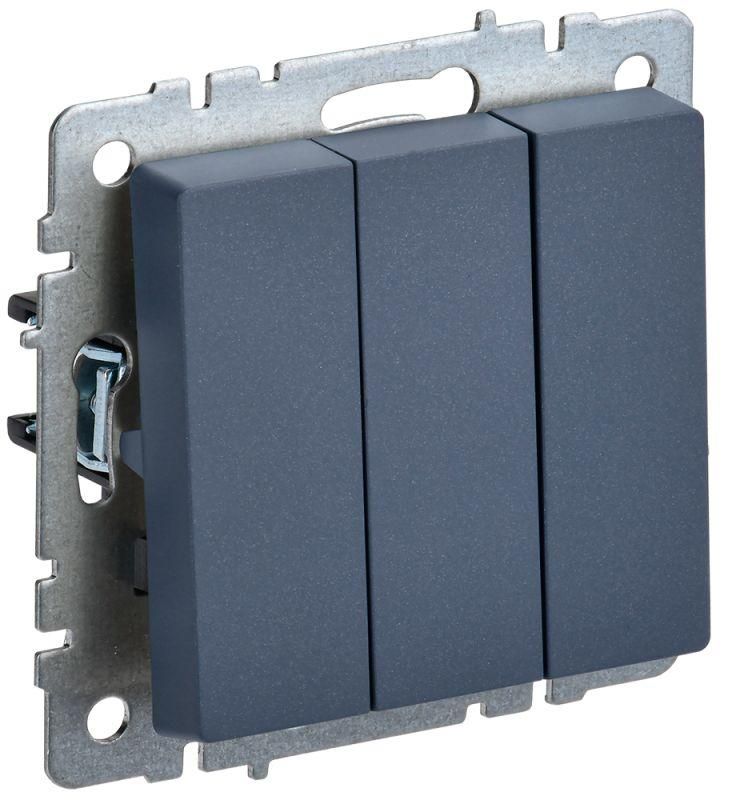

Выключатель 3-кл. СП BRITE ВС10-3-0-БрМ 10А механизм маренго IEK BR-V30-0-10-K35

Выключатель трехклавишный 10А ВС10-3-0-БрМ механизма маренго от бренда IEK - это надежное устройство для управления несколькими группами освещения в одной точке. Продукт из серии BRITE сочетает простую эксплуатацию, прочную конструкцию и совместимость со стандартными монтажными коробками, что делает его удобным выбором для жилых и коммерческих объектов.

Назначение и область применения

Выключатель трехклавишный 10А ВС10-3-0-БрМ предназначен для включения и выключения трёх независимых световых цепей - например, потолочного света, бра и подсветки в комнате. Подходит для установки в квартирах, офисах, гостиницах и других помещениях с внутренней проводкой. Механизм работает в сетях с напряжением до 230 В переменного тока, что соответствует стандартам бытовой электросети в России.

Технические характеристики

• Номинальный ток: 10 А - позволяет управлять нагрузкой до 2,3 кВт (например, несколько LED-светильников или люстра с лампами мощностью до 800–900 Вт каждая)
• Номинальное напряжение: 230 В
• Количество клавиш: 3 - каждая управляет своей цепью
• Количество полюсов: 1 - переключает фазу, ноль не разрывается
• Способ подключения: винтовые клеммы - надёжный контакт, подходит для медных проводов сечением до 2,5 мм2
• Степень защиты: IP20 - защищён от прикосновений пальцами, но не от воды и пыли; применяется только во внутрипомещенческих условиях
• Способ монтажа: скрытый - устанавливается в подрозетник глубиной не менее 40 мм
• Количество модулей: 1 - занимает один стандартный модуль в распределительной коробке
• Материал корпуса: термостойкий пластик - устойчив к нагреву и механическим воздействиям
• Отделка поверхности: матовая - не оставляет следов пальцев, легко моется
• Срок службы: 10 лет - при соблюдении условий эксплуатации
• Климатическое исполнение: У3 - рассчитан на работу при температуре от −10C до +40C и влажности до 80%
• Подсветка: отсутствует - не имеет светодиодной индикации

Совместимость и монтаж

Выключатель ВС10-3-0-БрМ - это механизм с накладкой, предназначенный для установки в стандартные металлические или пластиковые подрозетники. Крепление осуществляется двумя способами: на распорные лапки и через винты, которые затягиваются в боковые отверстия. Это обеспечивает плотную фиксацию даже в старых коробках с увеличенными зазорами. Для монтажа используйте провода сечением 0,75–2,5 мм2. Нельзя применять многожильные провода без опрессовки наконечника - это снижает надёжность контакта в винтовых клеммах. Совместим с рамками серии BRITE и другими продуктами IEK, имеющими стандартный форм-фактор 1 модуль.

Безопасность и стандарты

Выключатель соответствует требованиям ГОСТ Р 50030.2 и IEC 60669-1. Конструкция исключает случайное прикосновение к токоведущим частям благодаря изоляционному материалу и закрытому механизму. Отсутствие подсветки повышает безопасность при работе с проводкой - не создаёт паразитных токов. Степень защиты IP20 гарантирует, что устройство нельзя использовать в ванных комнатах, кухнях с повышенной влажностью или на улице.

Преимущества

• Один механизм заменяет три одноклавишных выключателя - экономит место в подрозетнике
• Матовая поверхность не царапается и не блестит, хорошо вписывается в современные интерьеры
• Произведён из материалов премиум-класса - устойчив к деформациям и выгоранию
• Гармонично сочетается с другими элементами серии BRITE - можно создать единый стиль интерьера
• Простая система подключения - винтовые клеммы доступны для проверки и обслуживания

Ограничения применения

• Не подходит для помещений с высокой влажностью - IP20 не допускает установку в ванной, бане, на кухне рядом с мойкой
• Не имеет подсветки - невозможно найти выключатель в темноте
• Не используется в цепях постоянного тока - только переменный ток 230 В
• Запрещена установка в местах с возможным попаданием воды, пыли или химических веществ
• Не рекомендован для управления нагрузкой выше 2,3 кВт - превышение тока вызывает перегрев и выход из строя

Примеры использования

Выключатель ВС10-3-0-БрМ идеально подходит для:

• Комната с тремя источниками света: основной люстрой, ночником и подсветкой ниш
• Коридор с освещением в зоне входа, вешалки и в конце прохода
• Офисное помещение: рабочая зона, зона отдыха и декоративная подсветка
• Жилая площадь с системой “умный дом” - когда каждый канал управляем отдельно через автоматику

Практические советы

• Перед монтажом обязательно отключите питание - даже при отключенном выключателе фаза может быть подана на клеммы
• Проверьте диаметр подрозетника - он должен быть не меньше 68 мм, чтобы механизм свободно поместился
• Не перетягивайте винты клемм - это повредит изоляцию провода и снизит срок службы контакта
• Если планируете заменить старый выключатель, убедитесь, что в стене есть три отдельные фазные линии - иначе одна из клавиш будет бесполезна
• Выбирайте рамку серии BRITE того же цвета - маренго отлично сочетается с белыми, серыми и натуральными отделками
