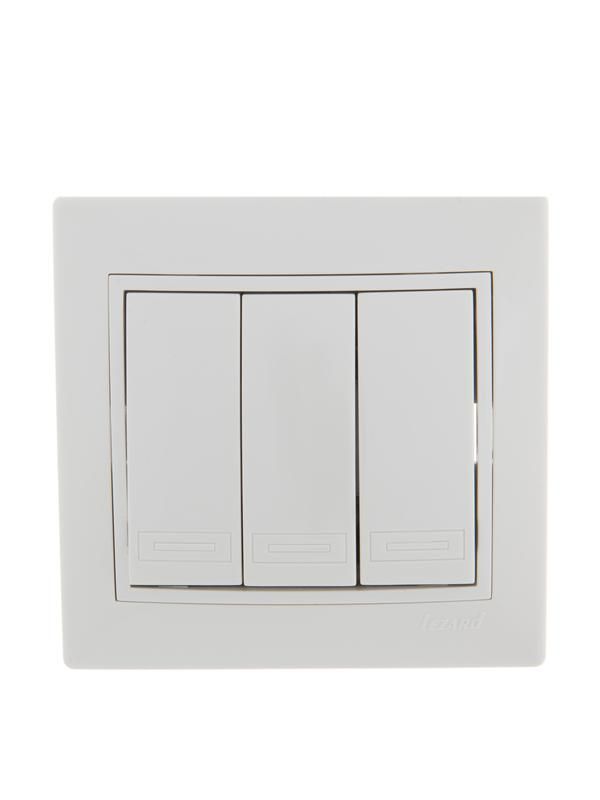

Выключатель 3-кл. СП Mira 10А IP20 с бел.вставкой бел. LEZARD 701-0202-109

Выключатель трехклавишный 10А IP20 с белой вставкой белый от бренда Lezard, артикул 701-0202-109 - это надежный коммутационный аппарат для управления несколькими группами освещения в помещениях. Простая конструкция, совместимость со скрытой проводкой и возможность замены декоративной вставки делают его удобным решением для жилых и офисных помещений.

Назначение и область применения

Выключатель трехклавишный 10А IP20 с белой вставкой белый предназначен для ручного включения и отключения трёх независимых световых цепей. Подходит для контроля освещения в комнатах, коридорах, кухнях, офисах и других помещениях, где требуется управление несколькими источниками света из одного места. Не предназначен для управления силовым оборудованием, двигателем или нагрузкой выше 10 А.

Технические характеристики

• Номинальный ток: 10 А - позволяет управлять нагрузкой до 2,2 кВт при 220 В (например, несколько LED-светильников или люстра с 4–6 лампами)
• Номинальное напряжение: 250 В - рассчитан на работу в бытовых сетях 220–230 В
• Количество клавиш: 3 - каждая клавиша управляет своей отдельной цепью
• Степень защиты: IP20 - защищает от случайного прикосновения к токоведущим частям, но не защищен от пыли и влаги; подходит только для сухих внутренних помещений
• Способ монтажа: скрытый - устанавливается в подрозетник глубиной не менее 40 мм
• Максимальное сечение кабеля: 1,5 мм2 - допускается подключение медных проводов сечением до 1,5 мм2; более толстые провода не войдут в зажимы
• Материал корпуса: поликарбонат - прочный, огнеупорный пластик, устойчивый к деформациям
• Тип крепления: винтовое - фиксируется в подрозетнике с помощью распорных лапок и винтов
• Количество полюсов: 1 - каждый контакт переключает только фазный провод, ноль и земля проходят мимо
• Климатическое исполнение: УХЛ3 - работает при температуре от −25C до +40C, подходит для неотапливаемых помещений с нормальной влажностью
• Нормативный документ: ГОСТ Р 51321.1-2007 - соответствует требованиям безопасности для бытовых выключателей

Совместимость и монтаж

Выключатель трехклавишный 10А IP20 с белой вставкой белый совместим со стандартными подрозетниками диаметром 68 мм. Монтаж выполняется после окончания штукатурных работ. Каждая клавиша имеет собственные клеммы: L (фаза вход), L1, L2, L3 (выходы на группы освещения). Для подключения используйте одножильные медные провода сечением до 1,5 мм2. Не затягивайте винты слишком сильно - это повредит пластиковые зажимы. После установки проверьте, что все клавиши легко перемещаются и фиксируются в крайних положениях.

Безопасность и стандарты

Выключатель соответствует ГОСТ Р 51321.1-2007, обеспечивает класс защиты II (двойная изоляция), не требует заземления. IP20 предотвращает доступ пальцев к токоведущим элементам, но не защищает от попадания воды - не устанавливайте в ванных, кухнях с высокой влажностью или на улице. Серия MIRA прошла тестирование на долговечность: минимум 10 000 циклов включения/выключения.

Преимущества

• Возможность замены белой вставки - можно приобрести другие цвета или фактуры для обновления интерьера без замены всего устройства
• Один корпус вместо трёх одноклавишных - экономия места в подрозетнике и меньше точек подключения
• Пластиковый корпус из поликарбоната - устойчив к ударным нагрузкам и перегреву
• Простая схема подключения - не требует сложной настройки

Ограничения применения

• Не подходит для управления мощными нагревательными приборами, насосами, вентиляторами - максимальная нагрузка 10 А
• IP20 исключает использование во влажных помещениях: ваннах, банях, на балконах, в гаражах с повышенной влажностью
• Поддерживается только сечение кабеля до 1,5 мм2 - нельзя использовать провода 2,5 мм2 даже при меньшей нагрузке
• Не имеет функции автоматического отключения, дугогашения или защиты от перегрузки - необходимо применять автоматический выключатель в щите

Примеры использования

• Комната: одна клавиша - потолочные светильники, вторая - ночник, третья - бра у кровати
• Коридор: три зоны освещения - у входа, в середине, у выхода
• Офис: отдельное управление основным светом, подсветкой рабочей зоны и декоративной подсветкой
• Производство: включение/выключение освещения в трёх участках цеха через один выключатель

Практические советы

• Перед монтажом обязательно отключите питание в щите - даже при отключенном выключателе фаза может быть подведена к клеммам
• Если провода тонкие (менее 0,75 мм2), проденьте их через металлический наконечник перед зажимом - так снижается риск плохого контакта
• При использовании светодиодных ламп с драйверами возможны мерцания - если возникают проблемы, проверьте совместимость с выключателем или установите резистор параллельно нагрузке
• Замена вставки: осторожно оттяните её снизу плоской отвёрткой - не ломайте зацепы. Совместима с другими изделиями серии MIRA
• Не используйте выключатель в качестве рубильника - он не предназначен для частых операций при большой нагрузке
