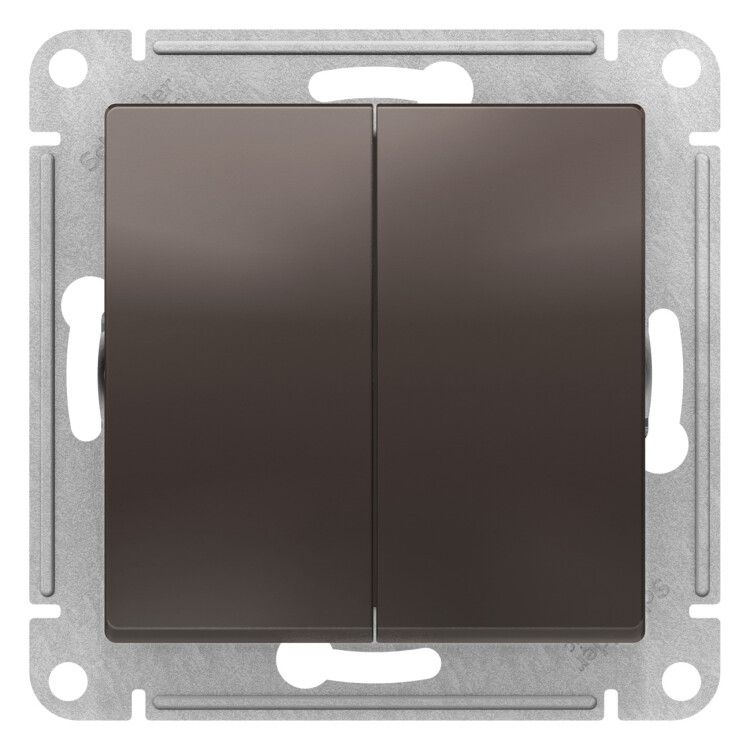

Выключатель двухклавишный AtlasDesign SE Схема 5 10АХ Systeme Electric ATN000651

Выключатель двухклавишный схема 5, 10АХ, механизм, цвет мокко, IP20 от Systeme Electric - это механизм для скрытой установки, предназначенный для управления двумя группами освещения с одной точки. Артикул atn000651 входит в серию AtlasDesign и совместим с стандартными монтажными коробками. Подходит для бытовых и коммерческих помещений с напряжением до 250 В.

Назначение и область применения

Выключатель двухклавишный схема 5, 10АХ, механизм, цвет мокко, IP20 предназначен для включения и отключения двух независимых нагрузок - например, двух групп точечных светильников, люстры с двумя режимами или света в комнате и коридоре. Механизм используется в системах внутренней проводки, где требуется управление освещением с одного места. Применяется в жилых домах, офисах, гостиницах и других помещениях с постоянным использованием электроосвещения.

Технические характеристики

• Номинальное напряжение: 220 В (рабочий предел до 250 В)
• Номинальный ток: 10 А - допустимая нагрузка до 2,2 кВт при 220 В
• Способ монтажа: скрытая установка в монтажную коробку
• Степень защиты: IP20 - защита от контакта с пальцами, но не от воды и пыли
• Тип подключения: винтовые клеммы - надёжное соединение с медными проводами
• Габариты: 40×71×71 мм - соответствует стандартным рамкам 86×86 мм
• Материал корпуса: термопласт - прочный, не горючий, устойчив к механическим воздействиям
• Цвет: матовый коричневый (мокко) - сочетается с интерьерами в натуральных тонах
• Количество клавиш: 2 - каждая управляет своим контуром
• Схема подключения: 2×1-полюс - два отдельных однополюсных переключателя в одном корпусе
• Крепление: винтовое - фиксация через боковые лапки
• Подсветка: не предусмотрена - требует внешнего решения при необходимости

Совместимость и монтаж

Механизм выключателя двухклавишный схема 5, 10АХ, механизм, цвет мокко, IP20 совместим с любыми монтажными коробками стандарта 86×86 мм. Для установки необходимо:

• Заготовить провода: фаза L, две выходные фазы на нагрузки (L1, L2), ноль N (не подключается к выключателю)
• Использовать провода с сечением 0,75–2,5 мм2 - оптимально для тока 10 А
• Затянуть винты клемм усилием 0,2–0,3 Нм - недостаточно затянутые контакты вызывают нагрев
• Установить механизм в коробку и зафиксировать винтами - усиленные лапки обеспечивают плотную посадку
• Надеть декоративную накладку (в комплект не входит) - совместима с рамками серии AtlasDesign

Обратите внимание: выключатель не имеет подсветки - если нужна подсветка клавиш, используйте отдельные модели с LED-индикацией.

Безопасность и стандарты

Выключатель двухклавишный схема 5, 10АХ, механизм, цвет мокко, IP20 соответствует требованиям ГОСТ Р 50345 и IEC 60669-1. Материал корпуса не содержит галогенов, что снижает токсичность при возможном возгорании. Сертифицирован для работы в условиях нормальной влажности и температур от –10C до +40C. IP20 исключает использование в сырых помещениях - не применяйте в ванных, банях, на улице или в подвале без дополнительной защиты.

Преимущества

• Усиленные монтажные лапки - минимизируют люфт и повышают долговечность крепления
• Матовая отделка - не царапается легко, не оставляет следов от пальцев
• Совместимость с серией AtlasDesign - можно собирать единый стиль с другими элементами системы
• Простая замена - механизм легко демонтировать и заменить без вскрытия штроб
• Экономия места - один механизм вместо двух одноклавишных выключателей

Ограничения применения

• Не подходит для влажных помещений - IP20 не обеспечивает защиту от влаги
• Не работает с высокими частотами - не применять для управления светодиодными драйверами с импульсным питанием без фильтра
• Не имеет подсветки - требует доработки при необходимости ночного видения клавиш
• Не рассчитан на мощность выше 2,2 кВт - не использовать для тепловых приборов, насосов, мощных светильников
• Требуется отдельная накладка - сам механизм не является готовым изделием, нужна рамка и клавиши

Примеры использования

• Управление потолочным светом и бра в спальне
• Включение основного света и подсветки в гостиной
• Переключение между светом в коридоре и туалете
• Освещение рабочего стола и зоны отдыха в офисе
• Управление двумя рядами точечных светильников в кухне

Практические советы

• Выбирайте накладку и клавиши того же цвета - мокко хорошо сочетается с белыми и бежевыми рамками
• Проверьте глубину монтажной коробки - она должна быть не менее 40 мм для свободного прохода механизма
• Не используйте многожильные провода без оконцовки - они могут деформироваться при затяжке винтов
• Если планируете будущую замену на модель с подсветкой - заранее запроектируйте место под дополнительные провода
• Arтикул atn000651 - это механизм, а не готовый выключатель; обязательно закажите отдельно рамку и клавиши серии AtlasDesign
