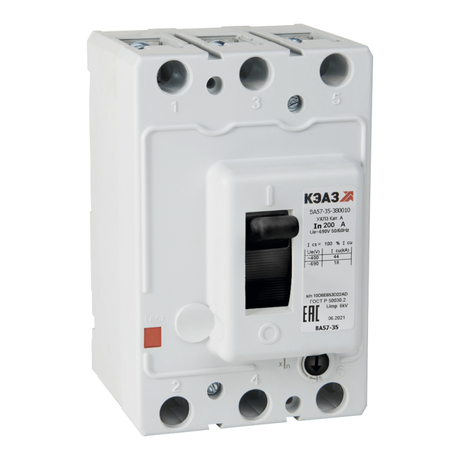

Выключатель автоматический ВА57-35-360010-125А-690AC-УХЛ3| 319676 | КЭАЗ

Автоматический выключатель ВА57-35-360010-125А-690AC-УХЛ3 от КЭАЗ - трёхполюсное устройство с номинальным током 125 А и отключающей способностью 44 кА, предназначенное для защиты электрических цепей от перегрузок и коротких замыканий. Устройство фиксированной установки с винтовым подключением подходит для промышленных объектов с напряжением до 690 В переменного тока.

Назначение и область применения

Автоматический выключатель ВА57-35-360010-125А-690AC-УХЛ3 защищает силовые цепи переменного тока с напряжением до 690 В и частотой 50–60 Гц, а также цепи постоянного тока до 440 В. Он обеспечивает защиту от:

• перегрузок - при длительном превышении номинального тока;
• коротких замыканий - при внезапных скачках тока;
• недопустимого снижения напряжения - предотвращает работу оборудования при аварийно низком напряжении.

Подходит для использования в распределительных щитах промышленных установок: станки, конвейеры, насосы, системы вентиляции. Также применяется там, где требуется надёжная защита и редкая оперативная коммутация - не более нескольких раз в день.

Технические характеристики

• Номинальное напряжение: 690 В переменного тока (AC); допускается применение в цепях постоянного тока до 440 В DC.
• Количество полюсов: 3 - защита всех фаз одновременно.
• Номинальный ток: 125 А - максимальный рабочий ток без срабатывания.
• Отключающая способность (Icu): 44 кА - способность безопасно прервать ток короткого замыкания этой величины.
• Защита от перегрузки: фиксированный порог - 125 А, не регулируется.
• Защита от короткого замыкания: диапазон настройки 625–1250 А (5–10 × In), что позволяет адаптировать чувствительность под нагрузку.
• Степень защиты: IP20 - защита от доступа пальцев и твёрдых предметов >12,5 мм; не защищён от воды и пыли.
• Тип подключения: винтовые зажимы - требует качественного затягивания проводов.
• Тип управления: рычаговый переключатель - удобен для ручного включения/отключения.
• Конструкция: встраиваемое устройство фиксированной установки - монтируется в шкаф, не имеет модульного формата.
• Количество вспомогательных контактов: 0 - нет возможности подключить сигнализацию или удалённое управление.
• Исполнение: УХЛ3 - рассчитан на умеренный и холодный климат, работает при температуре от −40 C до +40 C.

Совместимость и монтаж

Автоматический выключатель ВА57-35-360010-125А-690AC-УХЛ3 устанавливается на DIN-рейку 35 мм или крепится болтами прямо на стенку шкафа. Для монтажа необходимы:

• провода сечением до 50 мм2 (медные) - соответствуют требованиям винтовых зажимов;
• затяжка винтов моментом 8–10 Нм - избыточная сила повредит контактную группу;
• расстояние между фазами - соблюдать минимальные зазоры согласно нормам ПУЭ для 690 В.

Не совместим с модульными системами (например, Siemens S7, Schneider Compact NSX). Подключение к кабелям с алюминиевой жилой возможно, но требует переходника или специального зажима для предотвращения окисления.

Безопасность и стандарты

Автоматический выключатель ВА57-35-360010-125А-690AC-УХЛ3 соответствует требованиям ГОСТ Р 50030.2 и МЭК 60947-2. Применяется в соответствии с правилами устройства электроустановок (ПУЭ). Отличается высокой механической прочностью литого корпуса, обеспечивающего долговечность даже в условиях вибраций и повышенной запылённости.

Преимущества

• Высокая отключающая способность (44 кА) - подходит для мощных промышленных сетей с большими токами КЗ.
• Фиксированная защита от перегрузки - исключает случайную настройку, повышает надёжность.
• Широкий диапазон настройки расцепителя КЗ - можно точно подстроить под тип нагрузки.
• Климатическое исполнение УХЛ3 - устойчив к перепадам температур, подходит для неотапливаемых помещений.
• Монолитный литой корпус - улучшает герметичность и срок службы по сравнению с сборными аналогами.

Ограничения применения

• Не подходит для частой коммутации - не более 5–10 включений в день, иначе быстрый износ механизма.
• Отсутствие вспомогательных контактов - нельзя подключить сигналы состояния или дистанционное управление.
• IP20 - нельзя использовать во влажных помещениях, на улице или в местах с высокой запылённостью без дополнительной защиты.
• Не имеет модульного формата - невозможно заменить на стандартный “din” автомат без переделки шкафа.
• Нельзя использовать в цепях выше 690 В AC или 440 V DC - превышение напряжения вызовет пробой изоляции.

Примеры использования

• Главный входной автомат в распределительном щите цеха с двигателями мощностью до 75 кВт.
• Защита питающих линий к компрессорам, насосным станциям, конвейерным линиям.
• Щиты на тепловых электростанциях, металлургических заводах, химических производствах с напряжением 660 В.
• Объекты с низкотемпературным режимом работы - склады, открытые площадки, зимние участки.

Практические советы

• Перед установкой проверьте соответствие сечения кабеля - для 125 А рекомендовано минимум 35 мм2 медного провода.
• При использовании в цепях с высокими импульсными токами (например, частотные преобразователи) убедитесь, что ток КЗ не превышает 44 кА - иначе возможен отказ автомата.
• Не используйте этот автомат как рубильник - он не предназначен для частого ручного отключения под нагрузкой.
• Проверяйте состояние винтовых зажимов каждые 6–12 месяцев - особенно в условиях вибрации.
• Если нужна сигнализация срабатывания - выбирайте другую модель серии ВА57 с вспомогательными контактами (например, с суффиксом +AO).
