Выключатель автоматический ВА57-35-360010-160А-690AC-УХЛ3| 319678 | КЭАЗ

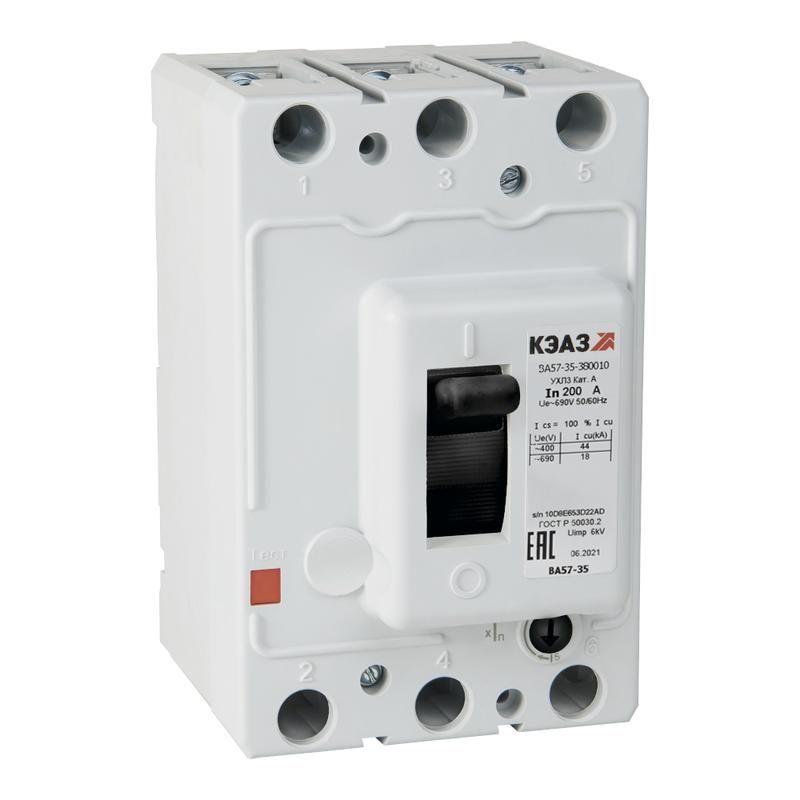

Автоматический выключатель ВА57-35-360010 от КЭАЗ - трёхполюсное устройство в литом корпусе на 160 А и 690 В переменного тока, предназначенное для защиты электрических цепей от перегрузок, коротких замыканий и аварийного падения напряжения. Подходит для стационарной установки в распределительных щитах промышленных объектов.

Назначение и область применения

Выключатель ВА57-35-360010 используется для защиты силовых цепей переменного тока с напряжением до 690 В и частотой 50–60 Гц, а также постоянного тока до 440 В. Он обеспечивает надёжную защиту от токов перегрузки и короткого замыкания, а также позволяет вручную включать и отключать нагрузку при необходимости. Применяется в промышленных распределительных устройствах: на станках, конвейерах, системах вентиляции, насосных станциях и других объектах с высокими токовыми нагрузками.

Технические характеристики

• Номинальный ток: 160 А - максимальный длительно допустимый ток без срабатывания защиты;
• Номинальное напряжение: 690 В AC - рабочее напряжение для трёхфазных сетей;
• Отключающая способность: 44 кА - максимальная величина тока короткого замыкания, которую выключатель может безопасно отключить;
• Диапазон срабатывания защиты от КЗ: 800–1600 А - токи, при которых сработает магнитный расцепитель (кратковременные импульсы);
• Защита от перегрузки: настроена на 160 А - тепловой расцепитель срабатывает при длительном превышении номинала;
• Количество полюсов: 3 - защищает все три фазы одновременно;
• Степень защиты IP20 - предохраняет от доступа пальцев и крупных предметов, но не защищает от пыли и воды;
• Тип подключения: винтовые зажимы - требуют затяжки гаечным ключом;
• Управление: рычажковый механизм - удобен для ручного включения/отключения;
• Конструкция: встраиваемое устройство фиксированной установки - монтируется в шкаф или панель, не имеет выносного корпуса;
• Вспомогательные контакты: отсутствуют - нельзя подключить сигнализацию или удалённое управление.

Совместимость и монтаж

Выключатель ВА57-35-360010 устанавливается на DIN-рейку шириной 35 мм, типичную для промышленных щитов. Для подключения используются винтовые зажимы - провода должны иметь жилы сечением до 50 мм2 (медь). Перед монтажом проверьте соответствие диаметра проводника и глубины зажима. Напряжение питания должно соответствовать 400–690 В AC или до 440 В DC. Убедитесь, что в щите есть достаточное пространство для теплоотвода - при работе при температуре +40 C возможен нагрев корпуса.

Безопасность и стандарты

Выключатель ВА57-35-360010 соответствует требованиям ГОСТ Р 50030.2 и IEC 60947-2. Конструкция выполнена из самозатухающего материала, исключающего распространение пламени. Максимальная рабочая температура окружающей среды - +40 C, нижний порог - −40 C (класс исполнения УХЛ3). Устройство не предназначено для работы во взрывоопасных зонах.

Преимущества

• Высокая отключающая способность (44 кА) - обеспечивает безопасность даже при серьёзных авариях;
• Жесткая механическая конструкция в литом корпусе - устойчив к вибрациям и механическим воздействиям;
• Чёткий визуальный индикатор положения рычага - легко определить состояние (вкл./выкл.) без тестирования;
• Исполнение УХЛ3 - работает в условиях повышенной влажности и колебаний температуры, характерных для российских промзон;
• Совместимость с другими изделиями серии ВА57 - можно использовать в составе унифицированных решений КЭАЗ.

Ограничения применения

• Не подходит для помещений с высокой запылённостью или влажностью - степень защиты IP20 не обеспечивает герметичность;
• Нет вспомогательных контактов - невозможно реализовать дистанционную сигнализацию состояния или блокировки;
• Максимальный ток 160 А - не применяется в цепях выше этого значения;
• Не рассчитан на частые коммутации - рекомендовано не более 1000 операций в год; для частого включения используйте контакторы;
• Не предназначен для работы в условиях прямого попадания воды, химических паров или агрессивных сред.

Примеры использования

• Щитовая автоматики на заводе - защита трёхфазного двигателя мощностью до 110 кВт;
• Распределительный щит насосной станции - отключение при скачке напряжения или перегрузке;
• Цепь конвейера в пищевой промышленности - защита от КЗ при повреждении кабеля;
• Система освещения большого производственного помещения - отключение при аварии в одной из фаз.

Практические советы

• Перед установкой проверьте, чтобы номинальный ток нагрузки не превышал 160 А - иначе будет ложное срабатывание;
• При подключении проводов плотно затягивайте винты - слабый контакт вызывает перегрев и выход из строя;
• Не устанавливайте рядом с источниками тепла - перегрев снижает точность срабатывания теплового расцепителя;
• Если требуется сигнал о срабатывании - выбирайте модификацию с вспомогательными контактами (например, ВА57-35-360010+АС);
• Для обслуживания отключите питание и убедитесь, что ток отсутствует - даже при выключенном рычаге входные клеммы остаются под напряжением.
