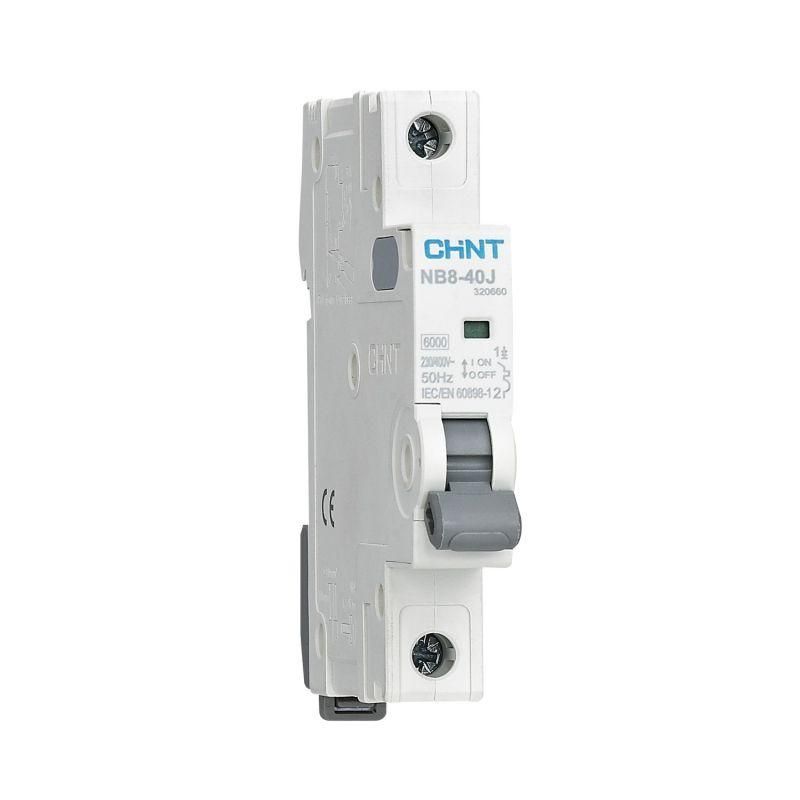

Выключатель автоматический NB8-40J 1P 16А 6кА х-ка C (R) | 320656 CHINT

Автоматический выключатель NB8-40J 1P 16А 6кА C - надёжное устройство для защиты электропроводки от перегрузок и коротких замыканий в бытовых и промышленных сетях. Бренд CHINT обеспечивает соответствие стандартам, а компактная модульная конструкция делает этот выключатель удобным для установки в плотных распределительных щитах.

Назначение и область применения

Автоматический выключатель NB8-40J 1P 16А 6кА C предназначен для защиты однополюсных цепей переменного тока с номинальным напряжением 230 В и частотой 50 Гц. Он защищает провода и оборудование от повреждений при длительной перегрузке и внезапном коротком замыкании. Подходит для установки в жилых домах, офисах, малых производственных помещениях и распределительных щитах с ограниченным пространством.

Технические характеристики

• Номинальный ток: 16 А - максимальный постоянный ток, который выключатель может коммутировать без срабатывания
• Номинальное напряжение: 230 В AC - рабочее напряжение сети, для которой он рассчитан
• Количество полюсов: 1 - управление одной фазой, подходит для однофазных цепей
• Номинальная отключающая способность: 6 кА - способность безопасно прервать ток короткого замыкания до 6000 ампер
• Характеристика срабатывания: C - срабатывает при токе 5–10 крат от номинала, оптимален для смешанных нагрузок (например, светильники, бытовые приборы, насосы)
• Номинальное напряжение изоляции: 500 В - гарантирует безопасную работу при колебаниях напряжения до этого значения
• Номинальное импульсное выдерживаемое напряжение: 4 кВ - устойчивость к кратковременным скачкам напряжения (молнии, коммутационные броски)
• Степень защиты: IP20 - защита от прикосновения к токоведущим частям и от предметов более 12,5 мм; не защищён от воды и пыли
• Модульная ширина: 0,75 (13,5 мм) - занимает один модуль на DIN-рейке, позволяет экономить место в щите
• Рабочая температура: от -35C до +70C - работает в условиях сурового климата и нагрева внутри щита
• Частота: 50 Гц - совместим с сетями России и стран СНГ
• Степень загрязнения: 3 - допускает наличие проводящей пыли и временной конденсации, что важно для промышленных помещений

Совместимость и монтаж

Выключатель NB8-40J 1P 16А 6кА C монтируется на стандартную DIN-рейку 35 мм, как все современные модульные устройства. Кабель подключается через винтовые зажимы - можно использовать медные жилы сечением до 2,5 мм2. Для группового подключения возможна установка гребёнчатой шины. Устройство совместимо с другими элементами серии NB8: вспомогательными контактами XF9, сигнальными контактами XF9J, расцепителями S9 и V9. Ширина 13,5 мм позволяет разместить до 12 таких выключателей на одном ряду стандартного щита.

Безопасность и стандарты

Выключатель соответствует требованиям МЭК 60898-1 и ГОСТ Р 50345, что подтверждает его применение в бытовых и аналогичных по условиям эксплуатации объектах. Класс токоограничения 3 снижает энергию, проходящую через цепь при КЗ, уменьшая риск возгорания. Категория применения A означает, что устройство защищает именно кабели, а не оборудование - типично для распределительных щитов.

Преимущества

• Компактная ширина 13,5 мм - эффективное использование места в щитах
• Увеличенная механическая износостойкость: 15 000 циклов включения/выключения - долгий срок службы даже при частом использовании
• Яркий индикатор положения контакта - легко определить, включен ли выключатель, даже в плохо освещённом щите
• Поддержка дополнительных модулей - возможность расширения функциональности без замены основного устройства
• Работа при экстремальных температурах - подходит для холодных чердачных и жарких технических помещений

Ограничения применения

• Не предназначен для защиты трёхфазных систем - требуются двух-, трёх- или четырёхполюсные версии
• IP20 не обеспечивает защиту от влаги - нельзя устанавливать во влажных помещениях, на улице или в неотапливаемых щитовых без герметизации
• Характеристика C не подходит для мощных двигателей с высоким пусковым током - лучше выбрать D-характеристику
• Не имеет встроенного УЗО - для защиты от утечек тока требуется отдельное устройство

Примеры использования

• Защита группы розеток в квартире или офисе
• Автомат для питания осветительных приборов в коридоре или лестничной клетке
• Щитовая защита для насоса, вентилятора или малого станка с пусковым током до 10×16 А
• Узел управления в распределительном щите многоквартирного дома

Практические советы

• Выбирая между B, C и D-характеристиками, помните: B - для освещения, C - для смешанных нагрузок, D - для двигателей. Выключатель NB8-40J 1P 16А 6кА C идеален для второго случая.
• При сборке щита учитывайте, что ширина одного модуля - 13,5 мм. Это значит, что 0,75 модуля - это фактически половина стандартного модуля, но в реальности используется как целый модуль (13,5 мм). Никогда не пытайтесь “уплотнять” два таких выключателя в одном месте - они не подходят друг к другу.
• Для сложных систем используйте дополнительные контакты XF9 - они позволяют передать сигнал о состоянии автомата в систему контроля.
• Проверьте сечение кабеля перед подключением: для 16 А максимум - 2,5 мм2 меди. Превышение вызовет перегрев и выход из строя.
• Если щит установлен в сыром месте - обязательно закройте его герметичной крышкой, так как IP20 не предохраняет от влаги.
