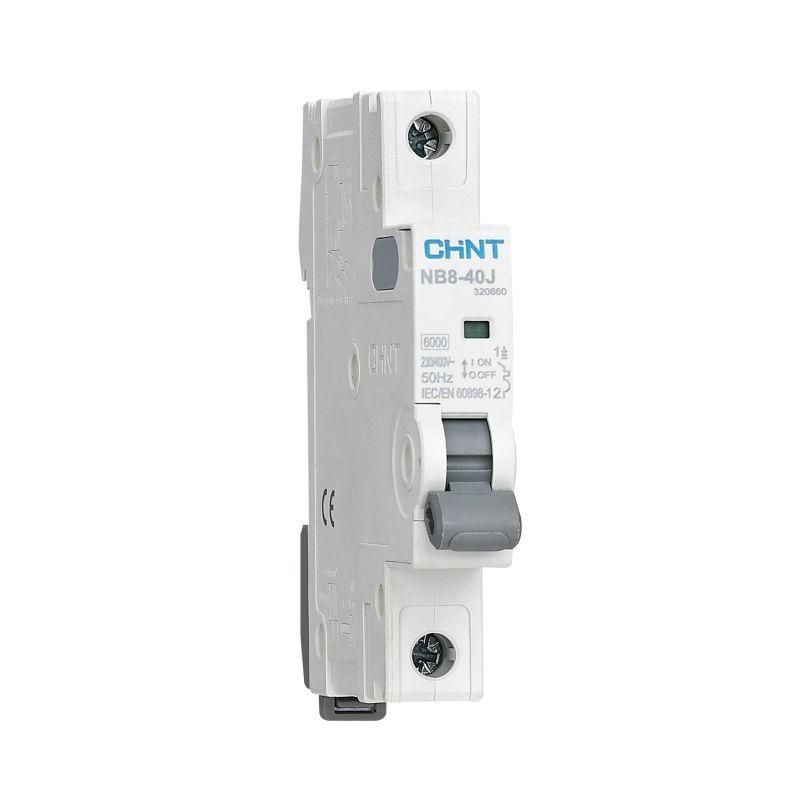

Выключатель автоматический NB8-40J 1P 32А 6кА х-ка C (R) | 320659 CHINT

Автоматический выключатель NB8-40J - однополюсный аппарат с номинальным током 32 А и отключающей способностью 6 кА, предназначен для защиты бытовых и промышленных цепей от перегрузок и коротких замыканий. Бренд CHINT обеспечивает надежность и соответствие международным требованиям к безопасности.

Назначение и область применения

Автоматический выключатель NB8-40J используется для защиты однофазных электрических цепей в жилых, коммерческих и промышленных объектах. Подходит для защиты групповой проводки в квартирах, офисах, мастерских и на производстве - например, для питания розеточных групп, светильников, маломощных станков и систем управления.

Технические характеристики

• Номинальный ток: 32 А - максимальный постоянный ток, который выключатель может длительно пропускать без срабатывания;
• Номинальное напряжение: 230 В - рассчитан на работу в сети переменного тока 230–240 В;
• Количество полюсов: 1 - защищает одну фазу; применяется в однофазных сетях;
• Номинальная отключающая способность: 6 кА - способен безопасно отключить цепь даже при сверхтоке до 6000 А;
• Характеристика срабатывания: C - оптимальна для нагрузок со средним пусковым током (например, люминесцентные lamps, насосы, компрессоры);
• Напряжение изоляции: 500 В - гарантирует безопасную изоляцию внутренних элементов при повышенном напряжении;
• Импульсное выдерживаемое напряжение: 4 кВ - устойчив к кратковременным скачкам напряжения (молнии, коммутационные броски);
• Степень защиты IP20 - предохраняет от доступа пальцев и крупных предметов, но не защищена от воды и пыли;
• Модульная ширина: 0,75 модулей - занимает всего 13,5 мм места на DIN-рейке;
• Рабочая температура: от -35 C до +70 C - работает в холодных помещениях и нагреваемых щитах;
• Частота: 50 Гц - совместим с сетями стандарта Европы и России;
• Тип тока: переменный (AC) - не постоянному току;
• Степень загрязнения: 3 - допустимо использование в условиях наличия проводящей пыли или временной конденсации;
• Категория применения: A - соответствует нормам IEC 60947-2 для защиты освещения и слаботочных цепей;
• Класс токоограничения: 3 - снижает энергию КЗ, повышая срок службы подключённой аппаратуры.

Совместимость и монтаж

Автоматический выключатель NB8-40J устанавливается на стандартную DIN-рейку 35 мм. Для подключения используются медные кабели сечением до 16 мм2 (по данным производителя серии). Также возможна сборка через гребенчатую шину - удобно при организации нескольких автоматов в одном ряду. Шириной всего 13,5 мм позволяет экономить место в компактных распределительных щитах. Совместим с другими модулями серии NB8: можно чередовать с УЗО, реле контроля напряжения и другим оборудованием того же форм-фактора.

Безопасность и стандарты

Выключатель соответствует требованиям МЭК 60947-2 и имеет класс токоограничения 3, что снижает риск возгорания при коротком замыкании. Конструкция исключает случайный доступ к токоведущим частям благодаря степени защиты IP20. Индикационное окно показывает состояние контактов: “I” - включен, “O” - выключен. Это важно для операторов и обслуживающего персонала при диагностике.

Преимущества

• Узкий профиль (13,5 мм) - идеально для плотной компоновки щита;
• Высокая отключающая способность (6 кА) - обеспечивает защиту даже в районах с высокой мощностью КЗ;
• Гибкая характеристика C - хорошо сочетается с типичными бытовыми и полупромышленными нагрузками;
• Поддержка дополнительных модулей - возможность установки сигналов и расцепителей по заказу;
• Долгий срок службы: 15 000 механических и 10 000 электрических циклов - проверено испытаниями.

Ограничения применения

• Не предназначен для работы с постоянным током (DC) - применение в DC-сетях недопустимо;
• Защита IP20 не предусматривает герметизации - нельзя использовать во влажных, открытых или запылённых помещениях без корпуса;
• Не подходит для защиты двигателей с очень высоким пусковым током (например, больших насосов или воздушных компрессоров) - лучше выбрать характеристику D;
• Максимальный рабочий ток - 40 А для всей серии, поэтому этот выключатель не следует использовать выше 32 А без потери гарантированной долговечности.

Примеры использования

• Щитовая группа в многоквартирном доме - защита одной комнаты или кухни;
• Оборудование в цеху: питание контроллеров, датчиков, малых насосов;
• Осветительные группы с энергосберегающими лампами и LED-светильниками;
• Локальные системы управления: терморегуляторы, вентиляторы, зарядные устройства.

Практические советы

• Выбирая автомат NB8-40J, убедитесь, что суммарная нагрузка на цепь не превышает 32 А - учтите все потребители одновременно;
• При установке в щит с ограниченным пространством используйте именно эту модель - её компактность даёт больше свободных модулей;
• Для удалённого наблюдения за состоянием аппарата закажите дополнительный контакт XF9 - он передаёт сигнал в PLC или SCADA;
• Не забывайте про правильный момент затяжки клемм - переизбыток усилия повредит пластиковую часть, недостаток вызовет нагрев;
• Проверьте наличие сертификатов на продукцию CHINT - оригинальные изделия имеют клейма и уникальные номера партии.
