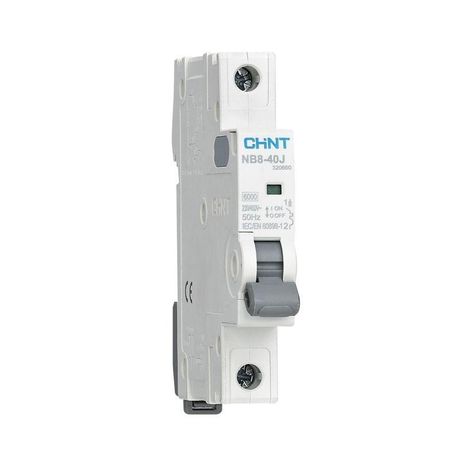

Выключатель автоматический NB8-40J 1P 40А 6кА х-ка C (R) | 320660 CHINT

Автоматический выключатель NB8-40J - это надежное устройство защиты для однофазных цепей с номинальным током 40 А и отключающей способностью 6 кА. Выключатель автоматический 1P 40А 6кА характеристика C серия NB8-40J предназначен для защиты проводки от перегрузок и коротких замыканий в бытовых и промышленных щитах. Бренд CHINT обеспечивает соответствие международным требованиям безопасности и долгую службу даже в условиях повышенной влажности и колебаний температур.

Назначение и область применения

Выключатель автоматический 1P 40А 6кА характеристика C серия NB8-40J используется для защиты однополюсных электрических цепей переменного тока с напряжением до 230 В и частотой 50 Гц. Подходит для установки в распределительных щитах жилых домов, офисов, магазинов и легкопромышленных объектов. Предназначен для защиты групповых линий питания розеток, освещения, бытовых приборов и маломощного оборудования. Характеристика «C» позволяет использовать его там, где возможны умеренные пусковые токи - например, при запуске двигателей насосов, компрессоров или люминесцентных светильников.

Технические характеристики

• Номинальный ток: 40 А
• Количество полюсов: 1
• Номинальное напряжение: 230 В AC
• Номинальная отключающая способность: 6 кА - способен безопасно отключить ток короткого замыкания до 6000 А
• Характеристика срабатывания: C - срабатывает при токах от 5 до 10 кратном номинальному, оптимизирован для смешанных нагрузок
• Номинальное напряжение изоляции: 500 В - гарантирует безопасную работу при скачках напряжения
• Номинальное импульсное выдерживаемое напряжение: 4 кВ - защищен от высоковольтных импульсов (например, от грозовых помех)
• Степень защиты: IP20 - предотвращает доступ пальцев к токоведущим частям, но не защищена от пыли и воды
• Модульная ширина: 0,75 модулей (13,5 мм) - экономичное использование места в щите
• Рабочая температура: от -35 C до +70 C - работает в холодных помещениях и нагреваемых щитовых
• Частота: 50 Гц - совместим с сетями России и стран СНГ
• Степень загрязнения: 3 - допустимо применение в помещениях с умеренным уровнем пыли и влаги
• Механический ресурс: 15 000 циклов включения/выключения
• Электрический ресурс: 10 000 циклов при номинальной нагрузке
• Категория применения: A - для защиты бытовых и аналогичных нагрузок
• Класс токоограничения: 3 - снижает величину тока КЗ через себя, повышая безопасность всей сети

Совместимость и монтаж

Выключатель автоматический 1P 40А 6кА характеристика C серия NB8-40J монтируется на стандартную DIN-рейку 35 мм. Ширина всего 13,5 мм позволяет легко разместить несколько аппаратов в одном ряду, что особенно важно в компактных щитах. Подключение осуществляется кабелями сечением до 25 мм2 (медные) или гребенчатыми шинами. Устройство имеет фиксированный контактный зажим - не требует регулировки усилия затяжки. Для удобства монтажа предусмотрено окно индикации положения контактов: когда рычаг направлен вниз - выключатель отключен, вверх - включен.

Безопасность и стандарты

Выключатель соответствует требованиям МЭК 60898-1 и ГОСТ Р 50345. Применяет класс токоограничения 3, который снижает энергию короткого замыкания, передаваемую дальше по цепи. Это снижает риск возгорания кабелей и повреждения других устройств. Напряжение изоляции 500 В и импульсная прочность 4 кВ обеспечивают защиту от внешних электромагнитных воздействий. IP20 исключает случайный контакт с токоведущими элементами, но не защищает от попадания влаги - поэтому не применяется во влажных помещениях без дополнительной защиты корпуса щита.

Преимущества

• Узкая конструкция (13,5 мм) - экономия места в щите
• Высокая отключающая способность (6 кА) - подходит для современных сетей с мощными потребителями
• Характеристика «C» - идеально балансирует чувствительность к перегрузкам и отказ от ложных срабатываний при пуске оборудования
• Долгий срок службы - 15 тыс. механических и 10 тыс. электрических циклов
• Возможность дополнительной комплектации - можно добавить вспомогательные контакты или расцепители для удаленной сигнализации

Ограничения применения

• Не предназначен для трехфазных систем - требуется установка нескольких аппаратов или переход на 3P/4P версии
• IP20 не обеспечивает защиту от влаги - нельзя устанавливать вне помещений или в сырых зонах (ванная, подвал без герметизации)
• Не подходит для нагрузок с очень высокими пусковыми токами (например, крупные двигатели >5 кВт) - лучше выбрать характеристику D
• Не рассчитан на частое ручное включение/отключение - для таких задач используются контакторы

Примеры использования

• Защита группы розеток в квартире или офисе
• Щитовая на этаже многоквартирного дома
• Линия питания кондиционера или теплового насоса
• Осветительная группа с люминесцентными или светодиодными светильниками
• Цепь питания малого станка или насоса в мастерской

Практические советы

• Выбирая выключатель автоматический 1P 40А 6кА характеристика C серия NB8-40J, проверьте суммарную мощность всех подключенных устройств - она не должна превышать 9,2 кВт (при 230 В и cosφ=1)
• При использовании в старых щитах с узким пространством - этот аппарат выгоднее, чем более широкие модели (обычно 17,5–22,5 мм)
• Для удалённой сигнализации срабатывания используйте дополнительный контакт XF9J - он подключается параллельно и даёт сигнал при аварийном отключении
• Не забудьте про правильное сечение кабеля: для 40 А минимум 6 мм2 медного провода
• При установке в щит с несколькими автоматами - соблюдайте порядок: от входа к выходу, с учетом нагрузки (большие - ближе к входу)
