Выключатель автоматический ВА57-35-340010-250А-2000-690AC-УХЛ3 (техпредписание)| 285948 | КЭАЗ

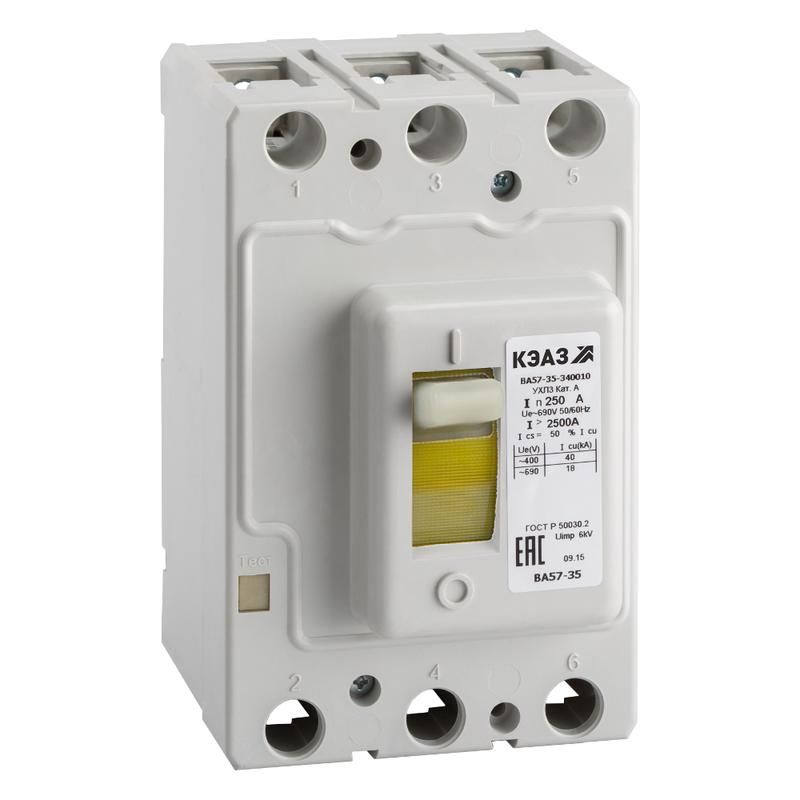

Автоматический выключатель ВА57-35-340010 от КЭАЗ — трёхполюсный силовой аппарат в литом корпусе, рассчитанный на работу в сетях до 690 В переменного тока. Предназначен для защиты оборудования от перегрузок и коротких замыканий, а также для редких ручных коммутаций. Артикул 285948 соответствует модели с номинальным током 250 А.

Назначение и область применения

Выключатель ВА57-35-340010 используется для защиты электрических цепей переменного тока с напряжением до 690 В и частотой 50–60 Гц, а также постоянного тока до 440 В. Он защищает оборудование от токов перегрузки и короткого замыкания, обеспечивает безопасное отключение при аварийных ситуациях. Применяется в распределительных щитах промышленных объектов: на станках, конвейерах, насосных станциях, системах вентиляции и других установках с высокими нагрузками.

Технические характеристики

• Номинальный ток: 250 А — максимальный длительно допустимый ток без срабатывания защиты;
• Количество полюсов: 3 — защищает все три фазы одновременно;
• Номинальное напряжение: 690 В AC — работает в сетях с повышенным напряжением, включая промышленные системы 660 В;
• Номинальная отключающая способность: 40 кА — способен безопасно отключить ток короткого замыкания до 40 тысяч ампер;
• Диапазон регулировки защиты от перегрузки: 250 А — настройка неизменна, фиксированная по току;
• Диапазон регулировки срабатывания КЗ: 2000 А — мгновенное отключение при токе короткого замыкания выше 2000 А;
• Конструкция: стационарная — предназначен для жесткого монтажа, не снимается после установки;
• Привод: ручной — управление осуществляется рычагом вручную;
• Способ монтажа: на монтажную плату — устанавливается на изолирующую поверхность через отверстия;
• Степень защиты IP20 — защита от доступа пальцев и твёрдых предметов, но не от воды и пыли;
• Подключение: винтовые зажимы — провода закрепляются болтами, требуют периодической проверки затяжки;
• Вспомогательные контакты: отсутствуют — нельзя подключить сигнализацию или удалённое управление.

Совместимость и монтаж

Выключатель ВА57-35-340010 монтируется на монтажную плиту или панель толщиной до 5 мм. Для установки используются четыре крепёжных отверстия по углам корпуса. Подключение выполняется только винтовым методом — необходимо использовать медные многожильные или одножильные провода сечением, соответствующим нормам для 250 А. После монтажа обязательно проверьте надёжность затяжки винтов. Отсутствие вспомогательных контактов исключает возможность интеграции в системы автоматизации без внешних модулей.

Безопасность и стандарты

Изделие соответствует требованиям ГОСТ Р 50030.2 и международному стандарту IEC 60947-2. Сертифицирован для работы в условиях категории УХЛ3 — умеренный и холодный климат с возможностью эксплуатации при температуре от −40 °C до +40 °C. Наличие литого корпуса повышает механическую прочность и предотвращает контакт с токоведущими частями при работе.

Преимущества

• Высокая отключающая способность (40 кА) — надёжно справляется с крупными аварийными токами в промышленных сетях;
• Фиксированный порог перегрузки (250 А) — исключает случайную настройку, что важно для стабильных режимов работы;
• Устойчивость к перепадам напряжения — сохраняет работоспособность даже при колебаниях в сети;
• Простота обслуживания — отсутствие сложных механизмов позволяет легко диагностировать отказы;
• Производитель КЭАЗ — известный российский бренд с долгой историей производства промышленной аппаратуры.

Ограничения применения

• Не подходит для частых включений/выключений — предназначен только для редких оперативных коммутаций;
• IP20 — не применяется во влажных, пыльных или открытых помещениях без дополнительной защиты;
• Отсутствие вспомогательных контактов — невозможно реализовать дистанционное управление или сигналы состояния;
• Фиксированная настройка защиты — нельзя изменить порог срабатывания по перегрузке, что ограничивает гибкость в проектах с меняющейся нагрузкой;
• Требуется монтаж на плоскую поверхность — не поддерживает DIN-рейку, не совместим с типичными шкафами с рейками.

Примеры использования

• Защита главного входа в промышленный станок мощностью более 100 кВт;
• Распределительный щит на заводе с напряжением 660 В, где требуется надёжная защита от КЗ;
• Цепь питания большого насоса в системе водоочистки с высоким пусковым током;
• Объекты с трёхфазным питанием, где необходима фиксированная защита без возможности изменения параметров.

Практические советы

• Перед установкой проверьте соответствие сечения кабеля — для 250 А рекомендовано минимум 70–95 мм² меди;
• После первого включения и каждые 6 месяцев проверяйте затяжку винтов — ослабление вызывает нагрев и выход из строя;
• Не используйте в местах с высокой влажностью, пылью или химическими испарениями — IP20 не обеспечивает защиту;
• Если нужна сигнализация состояния, установите отдельный реле контроля или модуль расширения;
• При замене старого аппарата — убедитесь, что новый имеет аналогичные габариты и положение крепёжных отверстий.
