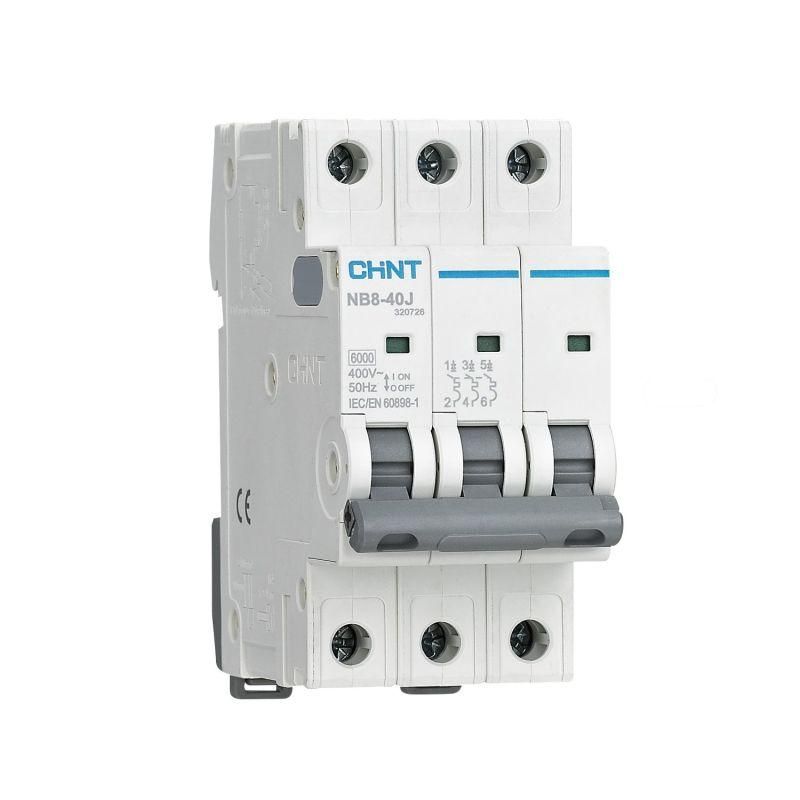

Выключатель автоматический NB8-40J 3P 6А 6кА х-ка C (R) | 320720 CHINT

Автоматический выключатель CHINT NB8-40J с номинальным током 6 А и характеристикой C предназначен для защиты электрических цепей от перегрузок и коротких замыканий. Этот трёхполюсный выключатель подходит для установки в распределительных щитах жилых, коммерческих и промышленных объектов, где важна компактность и надёжность. Модель NB8-40J обеспечивает безопасную работу при напряжении до 400 В и токе короткого замыкания до 6 кА.

Назначение и область применения

Автоматический выключатель CHINT NB8-40J используется для защиты электропроводки и оборудования от перегрузок и коротких замыканий. Подходит для нечастых операций включения и отключения нагрузки. Применяется в распределительных щитах жилых домов, офисов, производственных помещений и других объектов с однофазной и трёхфазной сетью переменного тока 50 Гц.

Технические характеристики

• Номинальный ток: 6 А
• Номинальное напряжение: 400 В
• Количество полюсов: 3
• Номинальная отключающая способность: 6 кА
• Характеристика срабатывания: C - подходит для нагрузок с умеренным пусковым током (например, двигатели, насосы, светильники с ЭПРА)
• Тип тока: переменный (AC)
• Номинальное напряжение изоляции: 500 В
• Номинальное импульсное выдерживаемое напряжение: 4 кВ
• Частота: 50 Гц
• Степень защиты: IP20 - защищён от доступа пальцев и твёрдых предметов, но не от воды и пыли
• Модульная ширина: 2,25 модуля (27 мм)
• Рабочая температура: от -35 C до +70 C
• Степень загрязнения: 3 - допустимо использование в помещениях со значительным количеством проводящей пыли или влаги
• Механическая износостойкость: 15 000 циклов включения/отключения
• Электрическая износостойкость: 10 000 циклов
• Класс токоограничения: 3 - быстрое ограничение тока КЗ снижает тепловую нагрузку на провода

Совместимость и монтаж

Выключатель CHINT NB8-40J монтируется на стандартную DIN-рейку 35 мм. Ширина одного полюса - 13,5 мм, что позволяет компактно размещать несколько аппаратов в одном щите. Для подключения используются кабели сечением до 16 мм2 (медные) или 25 мм2 (алюминиевые) - согласно документации производителя. Также возможна установка гребёнчатой шины для параллельного питания нескольких автоматов. Устройство совместимо с другими элементами серии NB8: вспомогательными контактами XF9, сигнальными контактами XF9J, расцепителями S9 и V9.

Безопасность и стандарты

Автомат соответствует требованиям международных стандартов IEC 60947-2. Категория применения A гарантирует селективность при работе с предохранителями. Класс токоограничения 3 повышает безопасность при КЗ, снижая энергию, передаваемую в цепь. Напряжение изоляции 500 В обеспечивает надёжную изоляцию даже при кратковременных скачках напряжения.

Преимущества

• Компактная конструкция: три полюса занимают всего 2,25 модуля, экономя место в щите
• Устойчивость к высоким температурам: работает при -35 C и +70 C, подходит для неотапливаемых помещений
• Яркий индикатор положения контактов: легко определить, включен ли выключатель
• Гибкость комплектации: можно добавить вспомогательные контакты и расцепители для удалённого управления и сигнализации
• Высокая механическая и электрическая долговечность: рассчитан на десятки тысяч циклов работы

Ограничения применения

• Не предназначен для постоянного включения/отключения - применяется только для защиты, а не для частого ручного управления
• Степень защиты IP20 исключает применение во влажных, пыльных или наружных условиях без дополнительной защиты корпуса
• Характеристика C не подходит для нагрузок с очень высоким пусковым током (например, мощные компрессоры или сварочные аппараты) - для них требуется тип D
• Не имеет функции дифференциальной защиты - для защиты от утечек тока необходим отдельный УЗО

Примеры использования

• Защита трёхфазного электродвигателя насоса в системе водоснабжения
• Распределение энергии на группы освещения и розеток в административном здании
• Щитовая защита для кондиционеров, вентиляторов и другого оборудования с умеренной пусковой нагрузкой
• Фидеры в промышленных щитах с ограниченным пространством

Практические советы

• Выбирая автомат CHINT NB8-40J, проверьте соответствие сечения кабеля номинальному току - для 6 А достаточно медного провода 1,5–2,5 мм2
• При установке в щит с плотной компоновкой учтите, что каждый полюс занимает 13,5 мм - три полюса займут 40,5 мм, плюс зазоры для удобства подключения
• Для удалённой сигнализации срабатывания используйте дополнительный контакт XF9J - он замыкается при отключении автомата
• Если в цепи есть устройства с высоким пусковым током (более 5–7×Iн), выбирайте характеристику D вместо C
• Не устанавливайте этот автомат вне закрытого щита - IP20 не защищает от брызг и пыли
