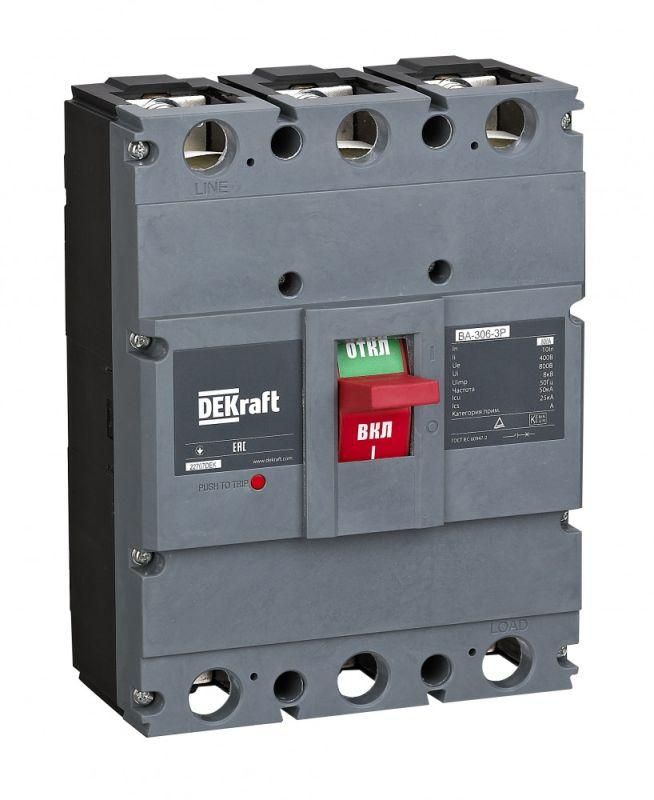

Выключатель автоматический 3п 700А 50кА ВА-306 DEKraft 22766DEK APC

Автоматический выключатель 3-полюсный 700А 50кА ВА-306 от DEKraft предназначен для защиты мощных электрических цепей от перегрузок и коротких замыканий. Этот аппарат используется в промышленных и энергетических системах с напряжением до 415 В и подходит для установки в распределительных щитах с встроенным монтажом.

Назначение и область применения

Автоматический выключатель 3-полюсный 700А 50кА ВА-306 защищает силовые цепи переменного тока частотой 50 Гц. Он рассчитан на работу в условиях высоких токов и применяется там, где требуется надёжная защита от аварийных ситуаций - перегрева проводников и сверхтоков при КЗ. Подходит для использования в промышленных распределительных устройствах, на заводах, в энергообъектах, транспортных узлах и крупных коммерческих зданиях. Не предназначен для защиты двигателей - для этого следует использовать модификацию ВА-300М.

Технические характеристики

• Номинальный ток: 700 А - максимальный постоянный ток, который выключатель может проводить без срабатывания
• Количество полюсов: 3 - защищает все три фазы трёхфазной сети
• Номинальная отключающая способность: 50 кА - способность безопасно прервать ток короткого замыкания до этой величины
• Номинальное напряжение: 400 / 415 В - рабочее напряжение сети, соответствует стандартному промышленному уровню
• Тип расцепителя: электромагнитный + тепловой - обеспечивает двойную защиту: быстрое отключение при КЗ и медленное - при длительной перегрузке
• Моторный привод: да - позволяет дистанционно включать и отключать устройство через внешний привод
• Конструктивное исполнение: встроенное - аппарат устанавливается внутрь шкафа, без наружного корпуса
• Способ монтажа: встраиваемый - крепится болтами к металлической плите внутри щита
• Степень защиты: IP20 - защита от доступа пальцев и предметов более 12 мм, но не от пыли и воды
• Тип управления: рычаг - ручное управление осуществляется механическим рычагом
• Крепление: болтовое - требует фиксации с помощью болтов, не имеет DIN-рейки
• Указатель расцепления: да - визуально показывает причину отключения (перегрузка или КЗ)

Совместимость и монтаж

Автоматический выключатель 3-полюсный 700А 50кА ВА-306 монтируется исключительно встраиваемым способом. Для установки необходима прочная металлическая панель с отверстиями под болты. Устройство не совместимо с DIN-рейками. Моторный привод подключается отдельными кабелями - необходимо предусмотреть место для проводки управления. Посадочные размеры должны соответствовать габаритам аппарата - перед монтажом проверьте чертежи производителя. Напряжение питания для моторного привода указывается в документации - обычно 220 В или 380 В переменного тока.

Безопасность и стандарты

Автоматический выключатель 3-полюсный 700А 50кА ВА-306 соответствует требованиям международных норм для распределительных устройств. Отключающая способность 50 кА гарантирует безопасное отключение даже при серьёзных авариях. Указатель расцепления помогает оператору определить причину отключения, снижая риск повторного включения при сохраняющейся опасности. IP20 допускает использование только во внутренних помещениях с контролируемой средой - не для улицы, сырых помещений или мест с пылью.

Преимущества

• Высокая отключающая способность (50 кА) - подходит для мощных промышленных сетей
• Двухступенчатая защита (тепловая + магнитная) - точное реагирование на перегрузки и КЗ
• Возможность дистанционного управления через моторный привод - удобно для автоматизации
• Чёткий визуальный индикатор расцепления - ускоряет диагностику и восстановление
• Прочная конструкция в литом корпусе - долговечность и устойчивость к механическим воздействиям

Ограничения применения

• Не предназначен для защиты электродвигателей - используйте модель ВА-300М
• IP20 не обеспечивает защиту от пыли и влаги - запрещено применение вне закрытых щитов
• Отсутствие регулировки порогов расцепителей - параметры фиксированы, нельзя адаптировать под специфичные нагрузки
• Требуется сложный болтовой монтаж - невозможно установить на DIN-рейку
• Не рекомендован для частых циклов включения/выключения - предназначен для основной защиты, а не для операционного управления

Примеры использования

• Главный входной автомат в промышленном распределительном щите 690 В
• Защита главного питание цехового конвейера с суммарной мощностью >300 кВт
• Распределение электроэнергии в подстанции с несколькими ответвлениями
• Щитовая автоматика на транспортном хабе с большими насосными станциями

Практические советы

• Перед установкой проверьте соответствие сечения кабелей номинальному току 700 А - недостаточно сечение вызовет нагрев и выход из строя
• Используйте только качественные болты и затягивайте с моментом, указанным в руководстве - плохой контакт увеличивает риск перегрева
• Подключайте моторный привод после отключения питания - работа под напряжением опасна
• Не устанавливайте рядом с источниками тепла - температурные колебания влияют на чувствительность теплового расцепителя
• Обязательно проверяйте положение рычага после срабатывания - если он в промежуточном состоянии, устройство не готово к включению
• Для обслуживания отключайте питание полностью - даже при выключенном рычаге часть контактов может находиться под напряжением
