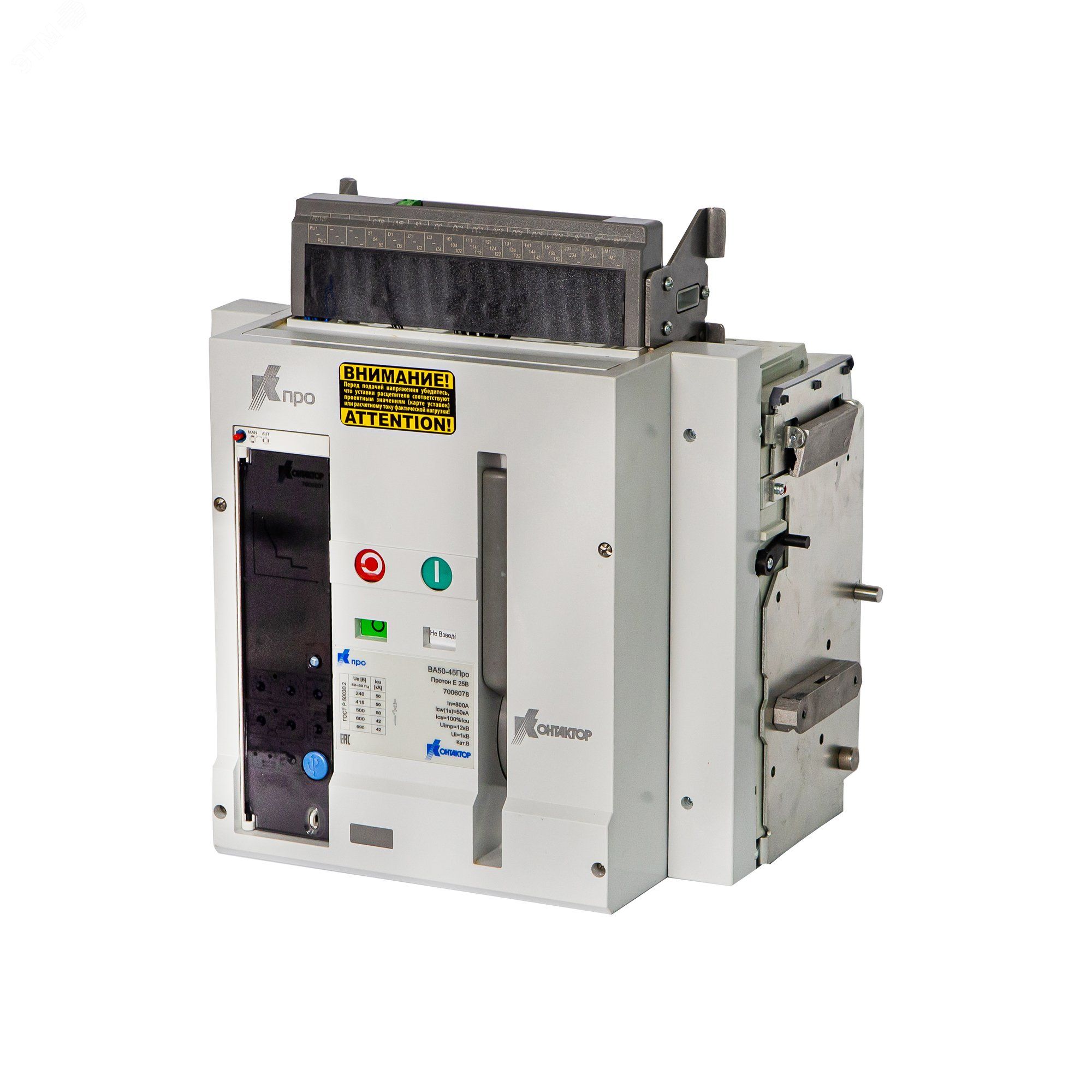

Выключатель автоматический 3п 800А 50кА Протон ВА50-45 (Е) мобильная часть выдвижн. исп. Контактор 7006078 Legrand

Автоматический выключатель воздушный 3-полюсный 800 А 50 кА Мобильная часть Выдвижное исполнение E 25 от Контактор Ульяновск предназначен для защиты электрических цепей от перегрузок и коротких замыканий в распределительных устройствах. Этот аппарат - надёжное решение для промышленных и коммерческих объектов, где требуется высокая отключающая способность и возможность быстрого обслуживания благодаря выдвижной конструкции.

Назначение и область применения

Автоматический выключатель воздушный 3-полюсный 800 А 50 кА Мобильная часть Выдвижное исполнение E 25 используется в качестве вводного аппарата в РУ и ВРУ, а также для защиты отходящих линий в ГРЩ. Применяется в жилых, офисных, торговых и промышленных зданиях, где нагрузка достигает 800 А. Подходит для установки в помещениях с нормальными условиями эксплуатации - без агрессивной среды, повышенной влажности или взрывоопасных смесей.

Технические характеристики

• Число полюсов: 3
• Номинальный ток: 800 А
• Предельная отключающая способность: 50 кА
• Исполнение: мобильная часть с выдвижным механизмом
• Модель: E 25 (серия «Протон Е»)
• Тип: воздушный автоматический выключатель
• Серия: ВА50-45 Про

Выдвижное исполнение позволяет выводить аппарат из корпуса распределительного щита для осмотра, тестирования или замены без демонтажа проводов. Номинальная отключающая способность 50 кА обеспечивает безопасное отключение даже при серьёзных аварийных токах.

Совместимость и монтаж

Автоматический выключатель воздушный 3-полюсный 800 А 50 кА Мобильная часть Выдвижное исполнение E 25 совместим со стандартными шинопроводами и сборными шинами с плоским, вертикальным или горизонтальным присоединением. Для монтажа необходима установочная рамка соответствующего типа, предусмотренная в щите. Выдвижной механизм требует свободного доступа спереди - минимум 600 мм глубины перед щитом. Соединение с силовыми кабелями осуществляется через болтовые зажимы - момент затяжки указывается в руководстве по эксплуатации.

Безопасность и стандарты

Аппарат соответствует требованиям ГОСТ Р 50030.2 и международному стандарту IEC 60947-2. Конструкция исключает случайное прикосновение к токоведущим частям при закрытой двери щита. Защита от внешних воздействий не указана - устройство предназначено для внутренней установки в закрытых щитах класса IP20 и выше.

Преимущества

• Выдвижная конструкция ускоряет сервисное обслуживание - не требуется отключать питание всей системы.
• Гибкая настройка параметров защиты - можно выбрать нужный порог срабатывания по току и времени.
• Поддержка различных вариантов присоединения шин - легко интегрируется в существующие решения.
• Отсутствие лишних функций (Modbus, дисплеи, логика) снижает стоимость и повышает надёжность.

Ограничения применения

• Не подходит для установки вне помещений - не имеет защиты от пыли и влаги выше IP20.
• Не оборудован интерфейсами для удалённого управления или мониторинга - нельзя использовать в системах IoT или АСУ ТП без внешних модулей.
• Не рекомендован для применений с частыми включениями/выключениями - не рассчитан на оперативное управление, только на защиту.
• Номинальный ток 800 А требует кабелей с достаточным сечением - необходимо проверить соответствие по нагреву и потере напряжения.

Примеры использования

• Вводный автомат в ГРЩ промышленного цеха с мощностью оборудования до 600 кВт.
• Защита главной линии питания в торговом центре с несколькими этажами.
• Распределительный щит на заводе, где требуется регулярный техобслуживание без остановки всего производства.

Практические советы

• Перед монтажом проверьте посадочные размеры и тип шин - выдвижной механизм требует точного совпадения с направляющими в щите.
• При заказе используйте опросный лист - серия «Протон Е» позволяет собирать комплектацию без переплат за ненужные аксессуары.
• Обязательно проведите первичную проверку механики выдвижения после установки - убедитесь, что движение плавное и без заеданий.
• Для долгой службы контролируйте температурный режим в щите - перегрев снижает срок службы контактной группы.
• Артикул 7006078 - это конкретная модель с фиксированными параметрами; аналоги с другими значениями тока или отключающей способности не являются заменой.
