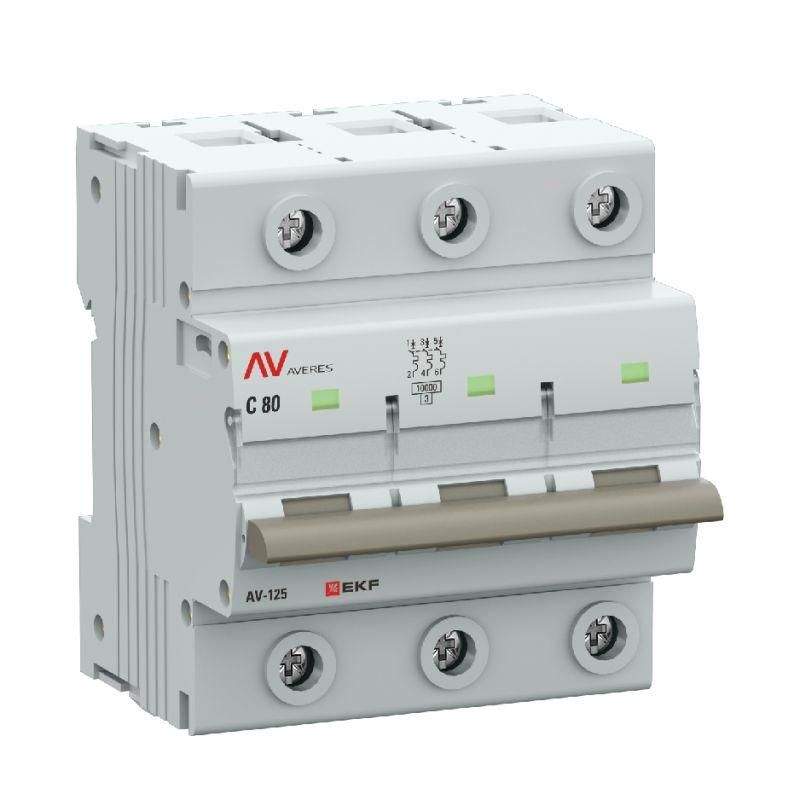

Выключатель автоматический AV-125 3P 80A (C) 10kA AVERES |mcb125-3-80C-av| EKF

Автоматический выключатель AV-125 3П 80А (C) 10кА от EKF - устройство для защиты электрических цепей от перегрузок и коротких замыканий. Подходит для установки на DIN-рейку в распределительных щитах жилых, офисных и промышленных объектов. Артикул mcb125-3-80c-av относится к серии Averes, где реализована технология мгновенной коммутации контактов.

Назначение и область применения

AV-125 3П 80А (C) 10кА предназначен для защиты трёхфазных электрических цепей переменного тока с частотой 50 Гц. Устройство выполняет две основные функции: оперативное включение/отключение нагрузки и автоматическое отключение при аварийных ситуациях - перегрузке или коротком замыкании. Применяется в распределительных щитах зданий, на производствах, в системах освещения, насосных станциях и других объектах, где требуется надёжная защита до 80 А.

Технические характеристики

• Номинальный ток: 80 А - максимальный постоянный ток, который выключатель может пропускать без отключения.
• Количество полюсов: 3 - защищает все три фазы одновременно.
• Номинальное напряжение: 230 В - рабочее напряжение для каждой фазы; изоляция рассчитана на 660 В - безопасно работает даже при кратковременных скачках.
• Номинальная отключающая способность: 10 кА - способен безопасно прервать ток короткого замыкания до 10 тысяч ампер.
• Характеристика срабатывания: C - оптимальна для нагрузок с умеренным пусковым током, таких как двигатели, светильники, бытовая техника.
• Класс токоограничения: 3 - высокий уровень ограничения тока КЗ, снижающий термическую и электродинамическую нагрузку на оборудование.
• Степень защиты IP20 - предотвращает доступ пальцев к токоведущим частям, но не защищена от воды и пыли; предназначена для внутренней установки в закрытых щитах.
• Рабочая температура: от -25C до +50C - подходит для неотапливаемых помещений, подвалов, технических этажей.
• Сечение провода: 1–25 мм2 - совместим с медными проводниками этого диапазона.
• Монтаж: на DIN-рейку, занимает 4.5 модуля (13.5 мм каждый), глубина установки - 50 мм.
• Импульсное напряжение: 6 кВ - выдерживает кратковременные скачки напряжения, например, от грозовых разрядов.

Совместимость и монтаж

AV-125 3П 80А (C) 10кА устанавливается на стандартную DIN-рейку типа TS35. Для монтажа достаточно зафиксировать выключатель на рейке и подключить провода сечением 1–25 мм2. Клеммы обеспечивают плотный контакт без необходимости затяжки специальным моментом - достаточно усилия руками. Обратите внимание: глубина корпуса составляет 50 мм - убедитесь, что в шкафу есть достаточный запас места. Совместим с другими устройствами серии Averes, позволяет собирать компактные щиты.

Безопасность и стандарты

AV-125 соответствует требованиям ГОСТ IEC 60947-2 - международному стандарту на низковольтные выключатели. Класс токоограничения 3 и испытание на 10 кА гарантируют безопасность при аварийных режимах. Конструкция исключает самопроизвольное отключение и обеспечивает четкую визуализацию положения рычага (вкл./выкл.).

Преимущества

• Механизм мгновенной коммутации - контакты замыкаются и размыкаются за доли секунды, независимо от того, как быстро человек двигает ручку. Это снижает нагрев и износ, увеличивает срок службы.
• Уменьшенное тепловыделение - благодаря эффективной конструкции контактов, устройство меньше греется при работе на номинале, повышая надёжность всей системы.
• Высокая отключающая способность - 10 кА позволяют использовать AV-125 там, где возможны значительные токи КЗ, например, рядом с трансформаторами или крупными потребителями.
• Поддержка широкого диапазона сечений проводов - удобно при использовании как тонких, так и мощных кабелей.

Ограничения применения

• Не предназначен для работы во влажных, пыльных или открытых помещениях - степень защиты IP20 требует установки только внутри закрытых щитов.
• Характеристика C не подходит для оборудования с очень высоким пусковым током (например, больших компрессоров или сварочных аппаратов); для них лучше выбрать характеристику D.
• Не рекомендован для частого ручного включения/отключения - хотя механизм прочный, он спроектирован для защиты, а не для регулярной коммутации.
• Работает только с переменным током - нельзя применять в цепях постоянного тока.

Примеры использования

• Защита трёхфазного электродвигателя 5,5 кВт в промышленном станке.
• Щитовая защита группы розеток в офисном здании.
• Вводной автомат в распределительном щите многоквартирного дома.
• Защита контура освещения на складском комплексе.

Практические советы

• Выбирая AV-125 3П 80А (C) 10кА, проверьте суммарную мощность всех подключённых устройств - она не должна превышать 18,4 кВт (P = U × I × √3 ≈ 230×80×1.73).
• При сборке щита оставляйте минимум 10 мм свободного пространства вокруг устройства для лучшей теплоотдачи.
• Если планируете подключать кабель сечением более 16 мм2, используйте наконечники - они улучшают контакт и предотвращают деформацию клемм.
• Для дополнительной безопасности можно установить дифференциальный автомат или УЗО перед этим выключателем - особенно в местах с повышенной влажностью.
• Артикул mcb125-3-80c-av легко найти в каталогах EKF - серия Averes имеет единый дизайн, поэтому замена аналогичных устройств происходит без переделки щита.
