Выключатель автоматический ВА57-31-340010-40А-500-690AC-УХЛ3 (техпредписание)| 286105 | КЭАЗ

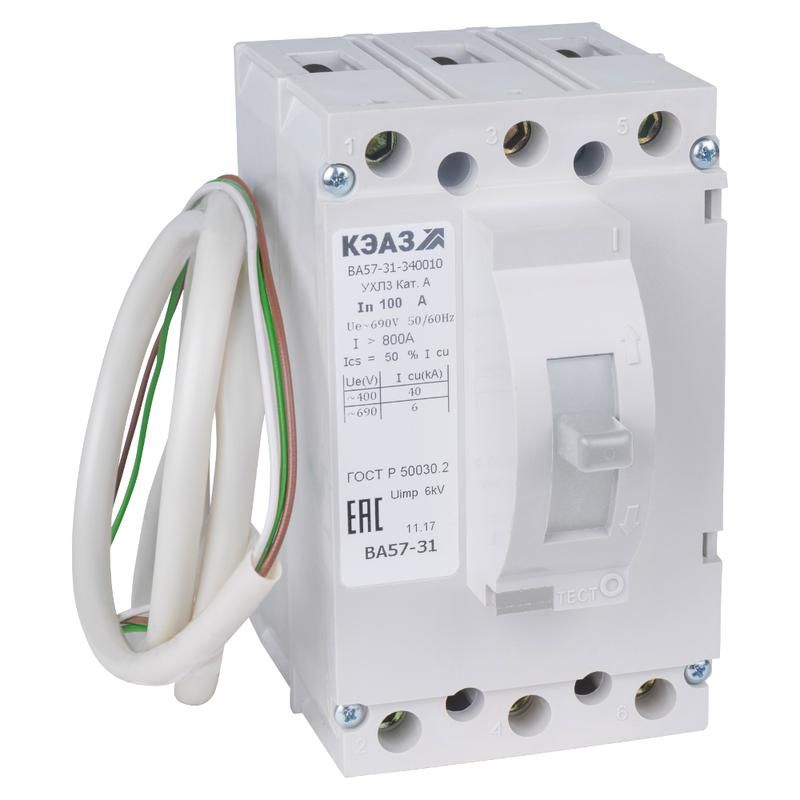

Автоматический выключатель ВА57-31-340010 от КЭАЗ - трёхполюсный аппарат в литом корпусе с номинальным током 40 А, предназначен для защиты электрических цепей от перегрузок и коротких замыканий. Подходит для установки на DIN-рейку в распределительных щитах промышленного оборудования.

Назначение и область применения

Выключатель автоматический ВА57-31-340010 используется для защиты электрических цепей переменного тока с напряжением до 690 В и частотой 50–60 Гц. Он обеспечивает безопасную работу оборудования за счёт автоматического отключения при превышении допустимого тока или возникновении короткого замыкания. Также позволяет выполнять редкие ручные включения и отключения нагрузки. Применяется в промышленных системах: панелях управления станков, конвейеров, насосных групп, воздушных компрессоров и других мощных потребителей.

Технические характеристики

• Номинальный ток: 40 А - максимальный длительно допустимый ток без срабатывания защиты;
• Количество полюсов: 3 - защищает все три фазы одновременно;
• Номинальное напряжение: 690 В AC - работает в сетях с высоким рабочим напряжением, включая промышленные системы 660 В;
• Номинальная отключающая способность Icu: 40 кА - способен безопасно отключить ток короткого замыкания до 40 тысяч ампер;
• Диапазон настройки защиты от перегрузки: 40 А - фиксированная настройка, не регулируемая;
• Степень защиты IP20 - защита от доступа пальцев и твёрдых предметов, но не от воды и пыли; подходит только для внутренней установки в закрытых щитах;
• Тип привода: ручной рычаг - управление осуществляется вручную через перемещение рычага;
• Способ подключения: винтовые зажимы - надёжное соединение проводов с помощью гаечных ключей;
• Монтаж: на DIN-рейку - совместим со стандартными рейками шириной 35 мм;
• Конструкция: стационарная - не предусматривает возможность извлечения или замены без демонтажа;
• Вспомогательные контакты: отсутствуют - нельзя подключить сигнализацию или удалённое управление.

Совместимость и монтаж

Выключатель автоматический ВА57-31-340010 устанавливается на стандартную DIN-рейку 35 мм. Для подключения используются винтовые зажимы - необходимо затянуть провода моментом, соответствующим рекомендациям производителя (обычно 0,8–1,2 Нм). Максимальное сечение жил: до 25 мм2 (медные). Установка возможна только в сухих помещениях с температурой от −40 C до +60 C. Отсутствие вспомогательных контактов исключает возможность интеграции в системы автоматизации без внешних модулей.

Безопасность и стандарты

Изделие соответствует требованиям ГОСТ Р 50030.2 и международному стандарту IEC 60947-2. Сертифицирован для работы в условиях категории UХЛ3 - умеренный и холодный климат с повышенной влажностью, но только внутри закрытых щитов. Защита IP20 требует обязательного соблюдения условий размещения: не допускается установка в открытых шкафах, на улице или в местах с риском попадания брызг, пыли и влаги.

Преимущества

• Высокая отключающая способность (40 кА) - обеспечивает надёжную защиту даже при серьёзных аварийных ситуациях;
• Устойчивость к перегрузкам - фиксированный порог 40 А гарантирует точное срабатывание без ложных срабатываний;
• Простота монтажа - совместимость с DIN-рейкой и винтовые зажимы позволяют быстро установить устройство без специнструментов;
• Надёжная конструкция литого корпуса - повышает механическую прочность и долговечность в условиях вибраций и ударов.

Ограничения применения

• Не подходит для цепей постоянного тока выше 220 В - указано в документации, использование в DC свыше этого значения запрещено;
• Отсутствие вспомогательных контактов - невозможно реализовать дистанционную сигнализацию состояния (вкл./выкл.) или блокировки;
• Фиксированная настройка тока - нельзя изменить порог срабатывания, что ограничивает применение в системах с переменной нагрузкой;
• Защита IP20 - не годится для помещений с высокой влажностью, пылью или агрессивной средой без дополнительной герметизации;
• Стационарная конструкция - невозможна замена без полного демонтажа аппарата из щита.

Примеры использования

• Щит управления промышленным станком с двигателем 30 кВт - защита от перегрузки и КЗ;
• Распределительный щит конвейерной линии - коммутирование трёхфазной сети 380/660 В;
• Панель питания насосной группы - обеспечение безопасности при скачках тока;
• Система освещения крупного цеха - отключение при аварийных режимах.

Практические советы

• Перед установкой проверьте соответствие сечения кабеля и момента затяжки винтов - недостаточно плотное соединение вызывает нагрев и выход из строя;
• Учитывайте посадочные размеры: выключатель ВА57-31-340010 имеет фиксированную ширину - убедитесь, что в щите достаточно места для трёх полюсов;
• Если требуется сигнал состояния, используйте внешний реле контроля или замените модель на аналог с контактами (например, ВА57-31 с префиксом 340011);
• Для сред с высокой влажностью или пылью применяйте дополнительные кожухи или выбирайте модели с более высокой степенью защиты (IP65+);
