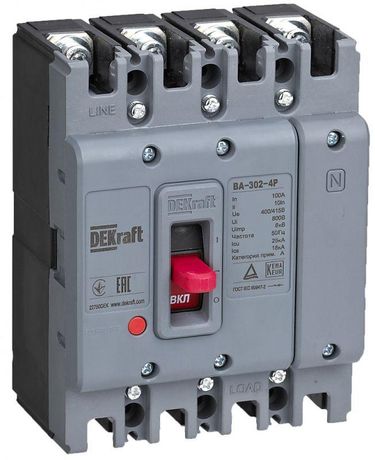

Выключатель автоматический 4п 16А 25кА ВА-302 DEKraft 22772DEK APC

Автоматический выключатель 4-полюсный 16А 25кА ВА-302 - устройство для защиты четырёхфазных электрических цепей от перегрузок и коротких замыканий. Произведённый компанией DEKraft, он предназначен для установки в распределительных щитах промышленных и коммерческих объектов, обеспечивает надёжную работу при номинальном напряжении 400 В и частоте 50 Гц.

Назначение и область применения

Автоматический выключатель 4-полюсный 16А 25кА ВА-302 используется для защиты четырёхпроводных трёхфазных сетей переменного тока. Он защищает оборудование от повреждений, вызванных длительными перегрузками и высокими токами короткого замыкания. Применяется в системах распределения электроэнергии на промышленных предприятиях, в торговых центрах, на транспорте, в жилых комплексах с мощным оборудованием. Подходит для защиты групповых линий, распределительных шин, насосов, компрессоров и другого трёхфазного оборудования.

Технические характеристики

• Тип: автоматический выключатель с термомагнитным расцепителем (тепловой + электромагнитный)
• Номинальный ток: 16 А - максимальный постоянный ток, который выключатель может проводить без срабатывания
• Количество полюсов: 4 - защищает все три фазы и ноль одновременно
• Номинальная отключающая способность: 25 кА - способность безопасно прервать ток короткого замыкания до этой величины
• Номинальное напряжение: 400 В - рассчитан на использование в сетях до 400–415 В
• Степень защиты: IP20 - защита от доступа пальцев и крупных предметов, но не от пыли и воды
• Моторный привод: да - позволяет дистанционно управлять включением/выключением через внешний сигнал
• Тип управления: рычаг - ручное управление осуществляется механическим переключателем
• Индикация: есть указатель расцепления - наглядно показывает причину отключения (перегрузка или КЗ)
• Конструктивное исполнение: встроенное - предназначен для монтажа внутрь щита, не имеет собственного корпуса
• Способ монтажа: встраиваемый - крепится на DIN-рейку внутри распределительного щита
• Тип крепления: болтовое - зажимы проводов фиксируются гайками, обеспечивают прочное соединение

Совместимость и монтаж

Автоматический выключатель 4-полюсный 16А 25кА ВА-302 совместим с DIN-рейками типа TS35/7,5 и TS35/15. Устанавливается в щитах с достаточным свободным местом для подвода четырёх фаз и нулевого провода. Для подключения используйте медные провода сечением от 1,5 до 25 мм2. Моторный привод требует подключения управляющего сигнала 24 В постоянного или переменного тока - проверьте соответствие напряжения управления перед подключением. Болтовые зажимы затягиваются моментом 1,8 Нм - переусердствовать нельзя, чтобы не повредить контакты.

Безопасность и стандарты

Автоматический выключатель 4-полюсный 16А 25кА ВА-302 соответствует требованиям ГОСТ Р 50030.2 и IEC 60947-2. Обеспечивает класс отключения C, что делает его подходящим для защиты силового оборудования с умеренным пусковым током. Отключение происходит при превышении тока более чем на 1,13×Iн (тепловой расцепитель) и при токе короткого замыкания выше 5–10×Iн (магнитный расцепитель). Индикация расцепления снижает риск ошибок при диагностике отказов.

Преимущества

• Чёткая визуальная индикация причины отключения - ускоряет поиск неисправности
• Высокая отключающая способность (25 кА) - гарантирует безопасность даже при серьёзных авариях
• Моторный привод - позволяет интегрировать выключатель в системы автоматизации и удалённого управления
• Надёжный болтовой контакт - минимизирует нагрев и потери при больших токах
• Литой корпус - устойчив к механическим воздействиям и долговечен в условиях производства

Ограничения применения

• Не предназначен для работы в условиях повышенной запылённости или влажности - степень защиты IP20 исключает применение вне закрытых щитов
• Не рекомендован для защиты двигателей с очень высоким пусковым током (например, тяжёлые насосы, воздушные компрессоры) - лучше использовать специализированные модели серии ВА-300М
• Моторный привод требует наличия внешнего источника питания 24 В - без него функция дистанционного управления недоступна
• Не поддерживает регулировку порогов срабатывания - параметры расцепителей фиксированы

Примеры использования

• Защита трёхфазного конвейера на пищевом производстве
• Распределение энергии между несколькими станками в цехе
• Щитовая защита группы освещения и розеток в торговом зале
• Подключение вводного автомата в распределительном щите многоквартирного дома с лифтами и насосами

Практические советы

• Перед установкой проверьте, что номинальный ток нагрузки не превышает 16 А - превышение приведёт к частому отключению
• При использовании моторного привода убедитесь, что управляющее напряжение совпадает с заявленным в документации - неверное напряжение может вывести привод из строя
• Не забудьте подключить нулевой провод - отключение всех четырёх полюсов обязательно для безопасности
• При сборке щита оставляйте место вокруг аппарата для теплоотвода - плотная упаковка может вызвать перегрев
• Для обслуживания отключите питание полностью - даже при выключенном рычаге часть контактов остаётся под напряжением
