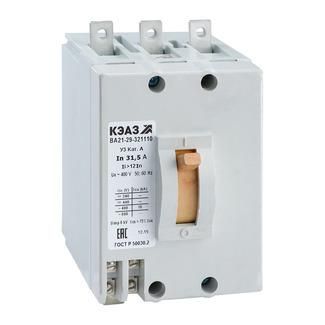

Выключатель автоматический 80А 12Iн ВА21-29-342810 У3 400В AC НР=24В AC/DC КЭАЗ 288384

Автоматический выключатель ВА21-29-342810 от КЭАЗ - трёхполюсный силовой аппарат для защиты и коммутации электрических цепей переменного тока до 400 В. Он рассчитан на номинальный ток 80 А, имеет независимый расцепитель и предназначен для установки на монтажную плату. Этот выключатель применяется в промышленных щитах, где требуется надёжное отключение при перегрузках и КЗ.

Назначение и область применения

Выключатель ВА21-29-342810 используется для защиты электрических цепей от перегрузок и коротких замыканий, а также для ручного включения и отключения нагрузки. Подходит для стационарной установки в распределительных щитах промышленного оборудования: станков, конвейеров, систем вентиляции, насосных групп. Применяется там, где нужна механическая надёжность и возможность удалённого отключения через внешний сигнал на катушку независимого расцепителя.

Технические характеристики

• Номинальное напряжение: 400 В переменного тока (AC)
• Номинальный ток: 80 А (диапазон настройки перегрузки совпадает с номиналом)
• Количество полюсов: 3
• Номинальная отключающая способность: 6 кА - способен безопасно отключить ток короткого замыкания до этого значения
• Ток срабатывания защиты от КЗ: 960 А (12 Iн - кратность срабатывания по току короткого замыкания)
• Степень защиты IP20 - защищён от доступа пальцами и твёрдых предметов, но не от воды и пыли
• Тип расцепителя: независимый (электромагнитный, работает от сигнала 24 В AC/DC)
• Способ подключения: винтовые зажимы - подходят для проводов сечением до 50 мм2
• Конструкция: стационарная - устанавливается на монтажную плиту, не является модульным устройством
• Управление: рычажковый привод - ручное включение/отключение
• Переключающие контакты: 3 - соответствуют числу полюсов

Совместимость и монтаж

Выключатель ВА21-29-342810 монтируется на монтажную плату с помощью болтов или фиксирующихся кронштейнов. Для правильной установки необходимо обеспечить свободный доступ к рычагу управления и винтовым зажимам. Катушка независимого расцепителя требует подключения к источнику питания 24 В AC/DC - используйте изолированные провода сечением не менее 1,5 мм2. Монтаж допускается только в закрытых щитах с уровнем защиты не ниже IP54. Не рекомендуется использовать в условиях постоянной вибрации выше 0,5g.

Безопасность и стандарты

Выключатель соответствует требованиям ГОСТ Р 50030.2 и международному стандарту IEC 60947-2. Конструкция выполнена в литом корпусе, что исключает доступ к токоведущим частям при установленном положении. Отключение происходит при достижении порога 960 А - это гарантирует быстрое отключение при аварийных токах. Использование в цепях с высокой индуктивностью (например, двигателями) требует проверки условий коммутации.

Преимущества

• Высокая отключающая способность (6 кА) позволяет применять его в сетях с повышенными токами КЗ
• Независимый расцепитель даёт возможность дистанционного отключения по команде от PLC или системы безопасности
• Литой корпус обеспечивает долговечность и устойчивость к механическим воздействиям
• Фиксированная настройка тока перегрузки (80 А) снижает риск некорректной регулировки
• Поддержка 24 В AC/DC для расцепителя - совместим с большинством промышленных контроллеров

Ограничения применения

• Не предназначен для работы в открытых помещениях - степень защиты IP20 не защищает от влаги и пыли
• Нельзя использовать в цепях постоянного тока - только для переменного тока 400 В
• Отсутствие тепловой защиты с возможностью настройки - ток срабатывания жестко задан 80 А
• Требуется отдельный источник 24 В для независимого расцепителя - без него функция дистанционного отключения недоступна
• Не подлежит ремонту - при выходе из строя заменяется полностью

Примеры использования

• Защита главного входа на станок с мощностью до 40 кВт
• Отключение питание конвейера при срабатывании аварийной кнопки через 24 В-сигнал
• Центральный выключатель в распределительном щите производственного участка
• Коммутирование группы освещения в цеху с управлением по логическому сигналу

Практические советы

• При монтаже соблюдайте посадочные габариты - выключатель ВА21-29-342810 имеет фиксированный размер, не совместим с DIN-рейкой
• Используйте термоусадочные трубки на выводах расцепителя - это предотвратит пробои при влажности
• Проверьте соответствие сечения кабеля и зажимов: максимальное сечение - 50 мм2, минимальное - 2,5 мм2
• При использовании в системах с частыми включениями (более 10 раз в час) убедитесь, что температура окружающей среды не превышает +40 C
• Для обслуживания отключите питание и убедитесь, что катушка независимого расцепителя не находится под напряжением
