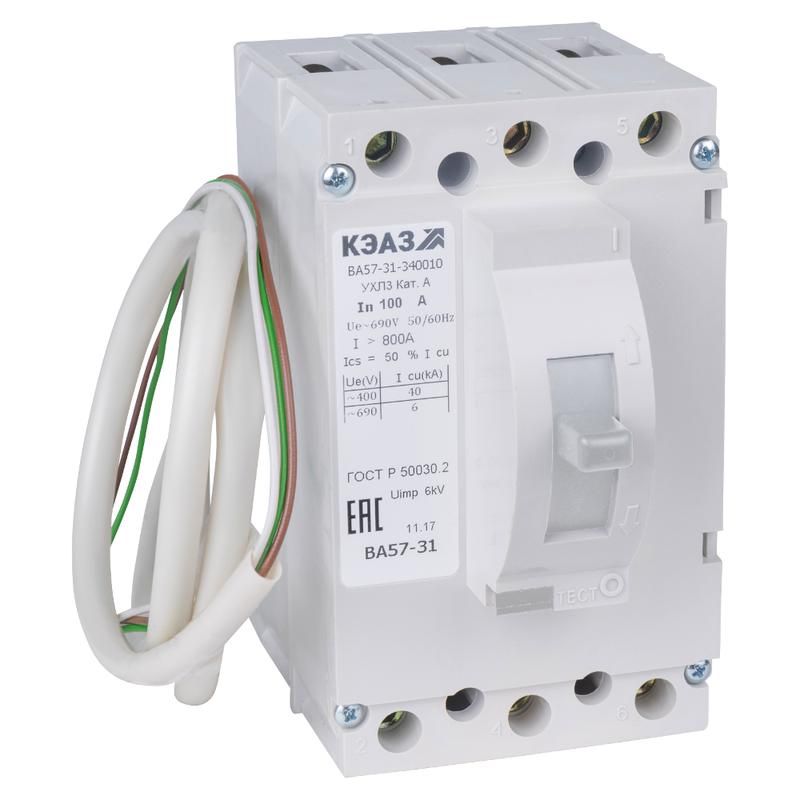

Выключатель автоматический 80А 400Im ВА57-31-340010 УХЛ3 АЭС 690В AC КЭАЗ 287680

Автоматический выключатель ВА57-31-340010 80А 400-690AC УХЛ3 АЭС от КЭАЗ - трёхполюсный силовой аппарат в литом корпусе, предназначен для защиты электрических цепей от перегрузок и коротких замыканий, а также для редких ручных коммутаций. Подходит для установки в распределительных щитах промышленных объектов, энергообъектов и на станках с высокими требованиями к надёжности.

Назначение и область применения

Выключатель ВА57-31-340010 80А 400-690AC УХЛ3 АЭС используется для защиты электрических сетей переменного тока с напряжением до 690 В и частотой 50–60 Гц. Он обеспечивает безопасную работу оборудования при перегрузках и аварийных токах короткого замыкания. Также допускаются нечастые ручные включения и отключения нагрузки - например, при обслуживании или ремонте.

Применяется в промышленных системах: на заводах, в насосных станциях, на конвейерах, в распределительных пунктах энергоснабжения. Особенно актуален там, где требуется повышенная устойчивость к импульсным нагрузкам и долговечность в условиях вибраций.

Технические характеристики

• Номинальный ток: 80 А - максимальный рабочий ток, при котором выключатель сохраняет работоспособность без срабатывания защиты;
• Количество полюсов: 3 - защищает все три фазы одновременно;
• Номинальное напряжение: до 690 В переменного тока - подходит для высоковольтных промышленных сетей;
• Номинальная отключающая способность (Icu): 40 кА - способен безопасно отключить ток короткого замыкания до 40 тысяч ампер;
• Диапазон настройки защиты от перегрузки: 80 А - фиксированная настройка, не регулируемая;
• Степень защиты IP20 - защита от прикосновения к токоведущим частям и от предметов более 12 мм, но не защищён от пыли и воды;
• Тип конструкции: стационарный - предназначен для жёсткой фиксации, не рассчитан на перемещение;
• Привод: ручной рычаг - управление осуществляется вручную через механический переключатель;
• Подключение: винтовое - провода зажимаются болтами, требует качественного затягивания;
• Монтаж: на DIN-рейку - совместим со стандартными рейками шириной 35 мм;
• Количество вспомогательных контактов: 0 - нет возможности подключить сигнализацию или удалённое управление.

Совместимость и монтаж

Выключатель ВА57-31-340010 80А 400-690AC УХЛ3 АЭС монтируется на стандартную DIN-рейку 35 мм. Для установки достаточно зафиксировать его на направляющих, после чего подключить фазные провода через винтовые зажимы. Монтажная плата не требуется - устройство уже имеет готовую основу для крепления.

Внимание: отсутствие вспомогательных контактов исключает возможность подключения дистанционной сигнализации состояния (например, “включен/выключен”) или автоматического управления. Это важно учитывать при проектировании системы контроля.

Безопасность и стандарты

Изделие соответствует требованиям ГОСТ Р 50030.2 и международному стандарту IEC 60947-2. Применение в условиях УХЛ3 позволяет использовать выключатель в помещениях с умеренным климатом, включая холодные склады и неотапливаемые производственные зоны при температуре от −40C до +40C. Наличие литого корпуса повышает механическую прочность и снижает риск возникновения дугового замыкания внутри устройства.

Преимущества

• Высокая отключающая способность (40 кА) - обеспечивает надёжную защиту даже при серьёзных авариях;
• Устойчивость к перегрузкам благодаря точной настройке на 80 А - минимизирует ложные срабатывания;
• Простая и проверенная конструкция - меньше отказов, легче диагностика;
• Совместимость с DIN-рейкой - быстрая замена и интеграция в существующие щитовые решения;
• Производитель КЭАЗ - известный российский бренд с длительным опытом в промышленных аппаратах.

Ограничения применения

• Не подходит для частых коммутаций - не предназначен для работы в качестве контактора;
• IP20 - нельзя применять во влажных, запылённых или открытых помещениях без дополнительной защиты;
• Фиксированный ток срабатывания - невозможно изменить порог защиты, что ограничивает гибкость настройки;
• Отсутствие вспомогательных контактов - не поддерживает интеграцию в системы АСУ ТП или SCADA;
• Не рекомендован для цепей постоянного тока выше 220 В - указано в описании производителя, но не является основной задачей этого аппарата.

Примеры использования

• Защита двигателя 55 кВт на конвейере в пищевой промышленности;
• Распределительный щит на тепловой электростанции с напряжением 400 В;
• Щитовая в цехе с тяжёлым оборудованием, где возможны кратковременные броски тока;
• Запитка группы сварочных аппаратов с высокой пусковой нагрузкой.

Практические советы

• Перед монтажом проверьте соответствие сечения кабеля и номинала автомата - для 80 А рекомендуется медный кабель сечением не менее 25 мм2;
• При затяжке винтов используйте динамометрический ключ - переусилие может повредить изоляцию, недостаточное - вызвать нагрев;
• Не устанавливайте рядом с источниками тепла - перегрев снижает срок службы;
• Если нужна сигнализация состояния, выбирайте модификации с вспомогательными контактами (например, ВА57-31 с индексом 340011);
• Для условий с высокой вибрацией дополнительно закрепите выключатель антивибрационными хомутами.
