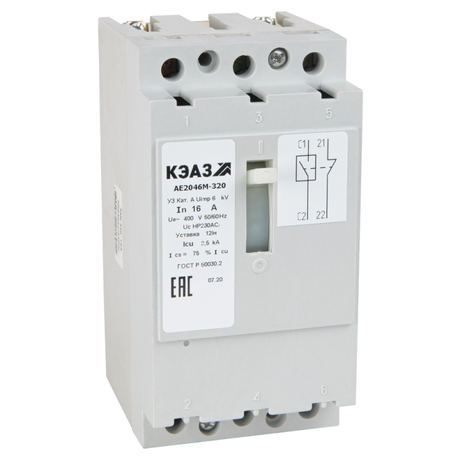

Выключатель автоматический АЕ2043М-100-16А-12Iн-400AC-У3 | 104566 КЭАЗ

Автоматический выключатель АЕ2043М-100 У3 400В AC от КЭАЗ - трёхполюсный прибор в литом корпусе, рассчитанный на работу в сетях переменного тока с номинальным током 16 А и напряжением до 400 В. Подходит для защиты электрических цепей от перегрузок и коротких замыканий в промышленных и бытовых установках.

Назначение и область применения

Автоматический выключатель АЕ2043М-100 У3 400В AC предназначен для защиты электрических цепей от перегрузок и коротких замыканий. Применяется в распределительных щитах, на входе в оборудование, в системах управления станков, конвейеров, насосов и других устройств, работающих от сети 380–400 В. Подходит для стационарной установки в условиях умеренного климата.

Технические характеристики

• Номинальное напряжение: 400 В переменного тока (AC)
• Номинальный ток: 16 А
• Количество полюсов: 3
• Род тока: переменный (AC), частота 50/60 Гц
• Номинальная отключающая способность: 2,5 кА
• Уставка магнитного расцепителя: 12Iн (192 А при Iн = 16 А)
• Диапазон настройки теплового расцепления: фиксированная - 16 А
• Тип расцепителя: электромагнитный (тепловой и магнитный в одном устройстве)
• Степень защиты: IP20 (защита от прикосновений к токоведущим частям, но не от пыли и воды)
• Климатическое исполнение: У3 (работает при температурах от -40 C до +60 C)
• Максимальное сечение кабеля: 25 мм2
• Конструкция: стационарное исполнение, литой корпус
• Тип подключения: винтовые зажимы
• Тип элемента управления: рычажковый переключатель
• Количество вспомогательных контактов: 0
• Наличие дугогасительной камеры: да (3 камеры - по одной на каждый полюс)
• Способ монтажа: на DIN-рейку
• Крепление: винтовое
• Вид привода: ручной
• Нормативные документы: ГОСТ Р 50030.2, ТУ 3422-027-05758109-2007
• Код в реестре РЭП: РЭ-2503/20

Совместимость и монтаж

Автоматический выключатель АЕ2043М-100 У3 400В AC монтируется на стандартную DIN-рейку шириной 35 мм. Для подключения используются винтовые зажимы - допускается зачистка жил кабеля до 25 мм2. Нельзя использовать с кабелями большего сечения - это повредит зажимы и нарушит контакт. Установка возможна в закрытых щитах, где исключён доступ к токоведущим частям. Открытая установка вне шкафа запрещена из-за низкой степени защиты IP20.

Безопасность и стандарты

Изделие соответствует требованиям ГОСТ Р 50030.2 и внесено в Реестр промышленной продукции РФ (код РЭ-2503/20). Конструкция обеспечивает безопасное отключение при аварийных токах благодаря трёхкамерной дугогасительной системе. Защита от случайного прикосновения к токоведущим частям достигается за счёт литого корпуса и расположения механизма внутри. Однако степень защиты IP20 не позволяет применять его во влажных, пыльных или открытых помещениях без дополнительной защиты.

Преимущества

• Фиксированный порог срабатывания по току - не требует настройки после установки
• Высокая отключающая способность (2,5 кА) - надёжно гасит дугу даже при значительных КЗ
• Широкий диапазон рабочих температур (-40…+60 C) - подходит для холодных и жарких помещений
• Литой корпус обеспечивает механическую прочность и долговечность
• Совместим с другими изделиями серии АЕ20 - легко заменить или дополнить в щите

Ограничения применения

• Не применяется в цепях постоянного тока - только для переменного тока 50/60 Гц
• IP20 не обеспечивает защиту от пыли и брызг - нельзя устанавливать в сырых, пыльных или на улице
• Отсутствие вспомогательных контактов - невозможно подключить сигнализацию или удалённое управление
• Нет возможности регулировать порог срабатывания - уставка фиксирована на 16 А
• Не рекомендован для частых оперативных включений/выключений - предназначен для защиты, а не для коммутации

Примеры использования

• Защита трёхфазного двигателя мощностью до 7,5 кВт в промышленном оборудовании
• Входной автомат в распределительном щите производственной линии
• Щитовая защита насосной группы в системе водоснабжения
• Автоматическая защита нагревательных элементов в термических установках

Практические советы

• При выборе автомата проверьте соответствие нагрузки - номинальный ток 16 А не должен превышать расчетный ток цепи более чем на 10%
• При монтаже затягивайте винты равномерно, без усилия - перетяжка повредит пластиковые зажимы
• Не используйте этот автомат вместо рубильника - он не предназначен для частого ручного включения/отключения
• Если требуется сигнал о срабатывании - выбирайте модель с вспомогательными контактами (например, АЕ2043М-100У3 с опцией)
• Для работы в условиях повышенной влажности или пыли - устанавливайте в герметичный шкаф с классом защиты не ниже IP54
