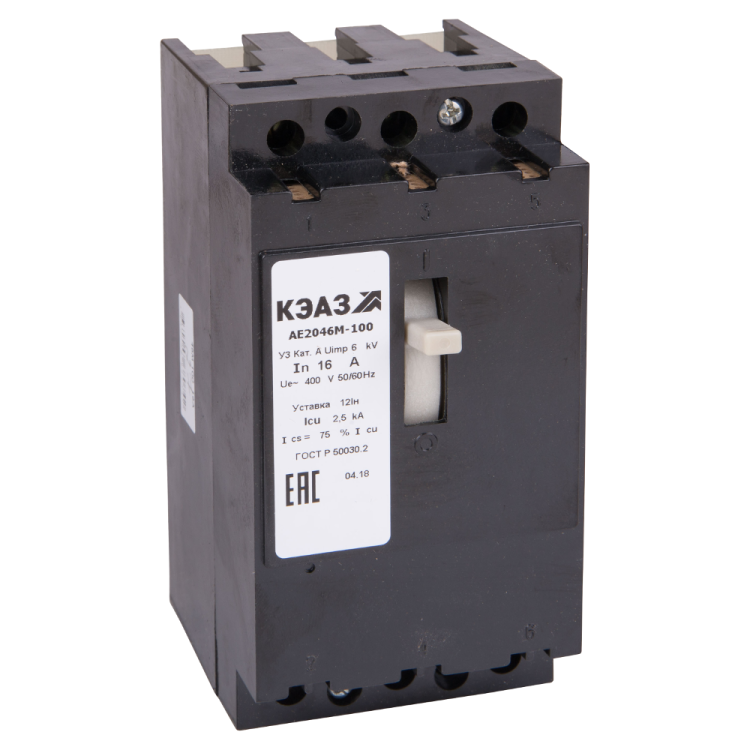

Выключатель автоматический АЕ2046М-100-1А-12Iн-400AC-У3 | 104612 КЭАЗ

Автоматический выключатель АЕ2046М-100 1А 12Iн 400В AC У3 от КЭАЗ - трёхполюсный прибор в литом корпусе для защиты электрических цепей переменного тока от перегрузок и коротких замыканий. Подходит для стационарной установки на DIN-рейку в условиях умеренного климата, обеспечивает надёжную коммутацию при токе до 1 А и напряжении до 400 В.

Назначение и область применения

Автоматический выключатель АЕ2046М-100 1А 12Iн 400В AC У3 предназначен для защиты электрических цепей переменного тока частотой 50–60 Гц от перегрузок и коротких замыканий. Применяется в промышленных системах управления, пультах управления оборудованием, щитах автоматизации, где требуется точная защита слаботочных участков цепей с малым рабочим током - например, для питания контроллеров, датчиков, реле, сигнализации.

Технические характеристики

• Род тока: переменный (AC)
• Номинальное напряжение: 400 В
• Номинальный ток: 1 А
• Количество полюсов: 3
• Номинальная отключающая способность: 1 кА
• Тип расцепителя: электромагнитный и тепловой
• Уставка магнитного расцепителя: 12 × Iн (12 А)
• Диапазон настройки теплового расцепления: фиксировано 1 А (не регулируется)
• Частота: 50 / 60 Гц
• Климатическое исполнение: У3 (умеренный климат, до +40 C)
• Диапазон рабочих температур: от –40 C до +60 C
• Степень защиты: IP20 (защита от прикосновений к токоведущим частям, пыль не предотвращается)
• Максимальное сечение кабеля: 25 мм2
• Тип подключения: винтовое
• Крепление: винтовое, на DIN-рейку
• Способ монтажа: монтажная плата (панельный монтаж)
• Вид привода: ручной рычажковый
• Наличие дугогасительной камеры: да (по одному на каждый полюс)
• Количество вспомогательных контактов: 0
• Нормативные документы: ГОСТ Р 50030.2, ТУ 3422-027-05758109-2007

Совместимость и монтаж

Автоматический выключатель АЕ2046М-100 1А 12Iн 400В AC У3 совместим с DIN-рейкой типа TS35. Устанавливается на монтажной плате или внутри шкафа с помощью винтового крепления. Для подключения используются медные провода сечением до 25 мм2 - зачищенные на 10–12 мм, затянутые усилием, соответствующим рекомендациям производителя. Отсутствие вспомогательных контактов исключает возможность удалённого контроля состояния или блокировки. Нельзя использовать в качестве основного автомата для мощных нагрузок - он рассчитан только на ток 1 А.

Безопасность и стандарты

Изделие соответствует требованиям ГОСТ Р 50030.2 и сертифицировано в соответствии с ТУ 3422-027-05758109-2007. Внесено в Реестр радиоэлектронной продукции РФ (код РЭ-2503/20). Обеспечивает классическую двухступенчатую защиту: тепловой расцепитель реагирует на длительные перегрузки, электромагнитный - на импульсы тока короткого замыкания (порог 12 А). Конструкция с дугогасительной камерой снижает риск возгорания при отключении.

Преимущества

• Литой корпус повышает механическую прочность и герметичность внутренних механизмов
• Фиксированная уставка 12Iн гарантирует быстрое отключение при скачках тока выше 12 А
• Широкий диапазон рабочих температур позволяет применять устройство в холодных помещениях и на открытых площадках
• Совместимость с DIN-рейкой упрощает сборку щитов и модернизацию существующих систем
• Произведён в России, входит в список промышленной продукции РФ

Ограничения применения

• Не предназначен для работы с постоянным током - только переменный (AC)
• IP20 не обеспечивает защиту от пыли и влаги - нельзя устанавливать во влажных, запылённых или наружных условиях
• Отсутствие вспомогательных контактов исключает интеграцию в системы автоматического управления через сигналы “замкнуто/разомкнуто”
• Номинальный ток всего 1 А - не подходит для защиты двигателей, освещения, нагревателей и других потребителей с током более 1,5–2 А
• Не имеет возможности регулировки порога теплового расцепления - уставка жёстко задана производителем

Примеры использования

• Защита цепей управления PLC-контроллеров в станках ЧПУ
• Обеспечение безопасности схем датчиков давления, температуры, уровня
• Отключение сигнальных ламп и звуковых оповещателей в пультах управления
• Щиты автоматизации в пищевой, химической и легкой промышленности

Практические советы

• Выбирая АЕ2046М-100 1А 12Iн 400В AC У3, убедитесь, что ваша нагрузка действительно не превышает 1 А - даже кратковременная перегрузка может вызвать ложное срабатывание
• При монтаже используйте изолированные наконечники на проводах сечением 1–2,5 мм2 - они лучше фиксируются в винтовых зажимах
• Не применяйте этот автомат вместо входного рубильника - он не рассчитан на частые операции включения/выключения под нагрузкой
• Проверьте соответствие температуры окружающей среды в месте установки - при температуре ниже –40 C возможны трудности с механическим приводом
• Замена этого автомата на аналог с другим номиналом требует проверки всей схемы - изменение тока защиты влияет на координацию с другими аппаратами
