Выключатель автоматический АЕ2046М-100-6,3А-12Iн-400AC-У3 | 104628 КЭАЗ

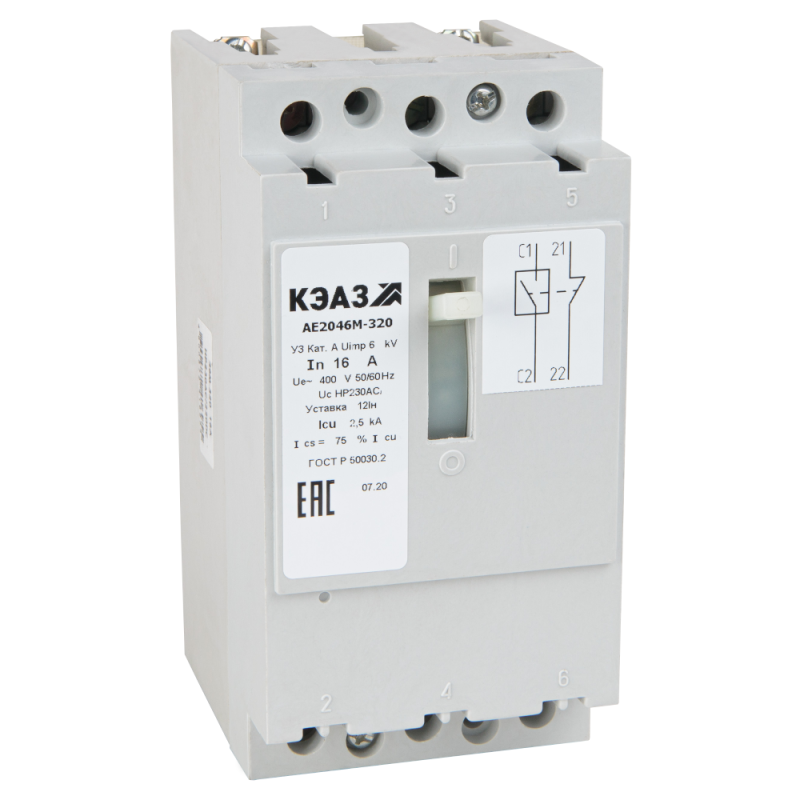

Автоматический выключатель АЕ2046М-100 У3 400 В AC от КЭАЗ - трёхполюсный прибор в литом корпусе с номинальным током 6,3 А и уставкой срабатывания 12Iн. Предназначен для защиты электрических цепей переменного тока в промышленных установках, где требуется надёжная отсечка перегрузок и коротких замыканий.

Назначение и область применения

Автоматический выключатель АЕ2046М-100 У3 400 В AC используется для коммутации и защиты электрических цепей переменного тока частотой 50–60 Гц. Подходит для защиты силового оборудования: двигателей, насосов, конвейеров, систем вентиляции и других устройств, работающих в условиях повышенной нагрузки. Применяется в щитах распределения, на производстве, в энергообъектах и объектах ЖКХ.

Технические характеристики

• Номинальный ток: 6,3 А
• Номинальное напряжение: 400 В AC
• Количество полюсов: 3
• Тип расцепителя: электромагнитный и тепловой (двухступенчатая защита)
• Уставка магнитного расцепления: 12Iн = 75,6 А
• Номинальная отключающая способность: 1,2 кА
• Род тока: переменный (AC)
• Частота: 50/60 Гц
• Степень защиты: IP20 - защита от доступа пальцев и крупных предметов, но не от пыли и воды
• Диапазон рабочих температур: от –40 C до +60 C
• Максимальное сечение подключаемого кабеля: 25 мм2
• Тип подключения: винтовые зажимы
• Способ монтажа: на DIN-рейку (монтажная плата)
• Конструкция: стационарная, несъемная
• Тип элемента управления: рычажковый переключатель
• Количество вспомогательных контактов: 0
• Климатическое исполнение: У3 - для умеренного климата, в закрытых помещениях
• Нормативные документы: ГОСТ Р 50030.2, ТУ 3422-027-05758109-2007

Совместимость и монтаж

Автоматический выключатель АЕ2046М-100 У3 400 В AC совместим со всеми стандартными DIN-рейками шириной 35 мм. Для монтажа достаточно защёлкнуть корпус на рейку и затянуть винты подключения. Подключение проводов допускается сечением до 25 мм2 - важно использовать жилы с опрессовкой или наконечниками для надёжного контакта. Нельзя применять кабели большего сечения - это повредит зажимы и нарушит безопасность. Отсутствие вспомогательных контактов исключает возможность удалённого контроля состояния автомата - для таких задач потребуется другая модификация.

Безопасность и стандарты

Изделие соответствует требованиям ГОСТ Р 50030.2 и сертифицировано в соответствии с ТУ 3422-027-05758109-2007. Внесено в Реестр промышленной продукции РФ (код РЭ-2503/20). Конструкция обеспечивает гашение дуги внутри литого корпуса - предотвращает выброс горячих частиц. Защита IP20 позволяет использовать только во внутренних шкафах, не в сырых или запылённых средах.

Преимущества

• Высокая механическая прочность литого корпуса - устойчив к ударным нагрузкам и деформациям
• Уставка 12Iн обеспечивает селективную работу: не сработает при кратковременных пусковых токах двигателей
• Широкий диапазон температур - работает даже в холодных ангарах и нагреваемых помещениях
• Поддержка стандарта DIN - легко интегрируется в существующие щитовые решения
• Произведён в России - соответствует требованиям госзакупок и импортозамещения

Ограничения применения

• Не предназначен для работы в условиях высокой влажности, пыли или открытых площадок из-за степени защиты IP20
• Отсутствуют вспомогательные контакты - нельзя подключить сигнализацию или дистанционное управление
• Нельзя использовать в цепях постоянного тока - только переменный ток 50/60 Гц
• Номинальная отключающая способность 1,2 кА недостаточна для мощных распределительных пунктов с высоким током КЗ - требует проверки расчетного тока КЗ в сети
• Не имеет функции регулировки порога срабатывания - уставка фиксирована на 12Iн

Примеры использования

• Защита двигателя 3 кВт на конвейере с пуском через частотный преобразователь
• Щит освещения в производственном цеху с групповым отключением светильников
• Распределительный щит на складе с несколькими линиями питания насосов
• Линии питания вентиляторов в HVAC-системах

Практические советы

• При выборе автомата убедитесь, что максимальный рабочий ток нагрузки не превышает 6,3 А - иначе возможны ложные срабатывания
• Проверьте ток короткого замыкания в точке установки: если он ближе к 1,2 кА, рассмотрите более мощные модели (например, с Icu=6 кА)
• Для удобства обслуживания используйте маркировочные бирки на каждом автомате - особенно в больших щитах
• Не применяйте этот выключатель в качестве основного рубильника - он не предназначен для частых операций вручную
• Если нужна сигнализация состояния (вкл./выкл.), выбирайте версию с вспомогательными контактами - например, АЕ2046М-100 У3 с индексом “+А”
