Выключатель автоматический четырёхполюсный 63A B 6kA City9 | C9F16463 |Systeme Electric APC

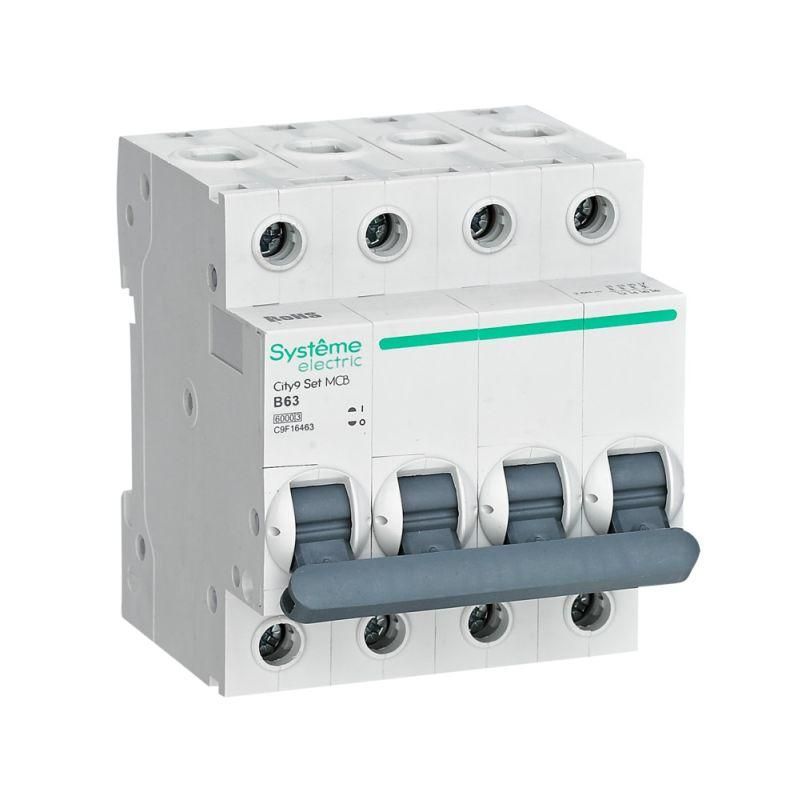

Автоматический выключатель City9 Set от Systeme Electric (артикул c9f16463) - четырёхполюсный аппарат для защиты электрических цепей на 400 В от перегрузок и коротких замыканий. Подходит для распределительных щитов в промышленных и коммерческих объектах, где требуется защита трёх фаз и нулевого проводника.

Назначение и область применения

City9 Set c9f16463 предназначен для защиты электрических сетей переменного тока с напряжением до 400 В. Он защищает оборудование от повреждений, вызванных длительными перегрузками и внезапными токами короткого замыкания. Четыре полюса позволяют одновременно отключать три фазы и нейтраль - это важно для систем TN-S и TT, где ноль также требует коммутации. Применяется в щитах управления станков, конвейеров, освещения, HVAC-систем и других установок с трёхфазным питанием.

Технические характеристики

• Номинальный ток: 63 А - максимальный постоянный ток, который выключатель может пропускать без срабатывания;
• Характеристика срабатывания: B - чувствителен к умеренным перегрузкам, подходит для нагрузок с плавным запуском (например, освещение, бытовые приборы);
• Номинальная отключающая способность: 6 кА - способен безопасно прервать ток короткого замыкания до 6000 А;
• Номинальное напряжение изоляции: 440 В - гарантирует надёжную изоляцию даже при кратковременных скачках выше 400 В;
• Количество полюсов: 4 (3P+N) - три полюса для фаз, один - для нейтрали; нейтральный проводник разрывается при срабатывании;
• Поперечное сечение провода: 1–25 мм2 - совместим с медными кабелями этого сечения;
• Класс токоограничения: 3 - обеспечивает быстрое гашение дуги, снижая тепловую энергию при КЗ;
• Модульная ширина: 4 модуля (72 мм) - занимает стандартное место в DIN-рейке;
• Степень защиты IP20 - защищён от прикосновения пальцами и крупной пыли, но не герметичен;
• Работает при частоте 50–60 Гц - подходит для всех стандартных сетей;
• Глубина монтажа: 45 мм - минимальный зазор между задней стенкой щита и устройством;
• Степень загрязнения 2 - рассчитан на работу в помещениях с умеренным уровнем пыли и влаги.

Совместимость и монтаж

City9 Set c9f16463 монтируется на DIN-рейку шириной 35 мм. Для подключения используйте кабели сечением от 1 до 25 мм2. Клеммы имеют зажимы с фиксацией - затягивайте болты моментом 1,8 Нм, чтобы избежать перегрева. Механизм «мгновенной коммутации» позволяет быстро отключить цепь без задержек. Обратите внимание: глубина монтажа 45 мм требует достаточного внутреннего объёма щита - проверьте свободное пространство перед установкой. Нейтральный проводник обязательно подключается к соответствующему контакту - он не является просто проходным элементом.

Безопасность и стандарты

Устройство соответствует требованиям IEC/EN 60947-2. Класс токоограничения 3 и ударопрочный корпус из специального пластика обеспечивают высокий уровень безопасности при аварийных режимах. Шесть металлических заклёпок усиливают механическую прочность корпуса. Безопасные клеммы предотвращают случайное попадание жил в заклеммное пространство - минимизируется риск пробоя и возгорания. IP20 не допускает использование в сырых или пыльных местах вне щитов.

Преимущества

• Чёткая классификация по характеристике B - оптимальна для смешанных нагрузок с небольшими пусковыми токами;
• Разрыв нейтрали при отключении - повышает безопасность при обслуживании;
• Компактная форма (4 модуля) экономит место в щитах;
• Надёжные клеммы с защитой от некорректного подключения;
• Изготовлен в рамках серийной линейки City9 SET - единый стиль и совместимость с другими компонентами SE.

Ограничения применения

• Не применяется в условиях повышенной влажности, пыли или на улице - степень защиты IP20 недостаточна;
• Не подходит для мощных двигателей с высокими пусковыми токами - для них нужна характеристика C или D;
• Не используется в цепях постоянного тока - только переменный ток 50–60 Гц;
• Не рекомендован для установки в щитах с ограниченной глубиной менее 45 мм;
• Нельзя использовать без заземления - требует наличия системы TN-S или TT.

Примеры использования

• Щит распределения электроэнергии на заводе с трёхфазными станками и освещением;
• Распределительный щит торгового центра - защита фаз и нуля для светильников, лифтов, вентиляции;
• Электроустановка в офисном здании с кондиционерами и серверными комнатами;
• Объекты с системой IT, где необходим разрыв нейтрали при аварии.

Практические советы

• Перед установкой проверьте соответствие сечения кабеля - слишком толстый провод не войдёт в клемму, слишком тонкий - будет греться;
• При групповой установке нескольких автоматов соблюдайте интервалы между ними - не плотно друг к другу, чтобы не перегревались;
• После монтажа протестируйте срабатывание кнопкой «T» (если есть) - это проверяет механизм, но не заменяет испытание током КЗ;
• Для удобства обслуживания помечайте каждый автомат - указывайте защищаемую цепь и номинал;
• City9 Set c9f16463 совместим с другими изделиями серии City9 SET - можно легко заменить или дополнить аналогичными устройствами.
