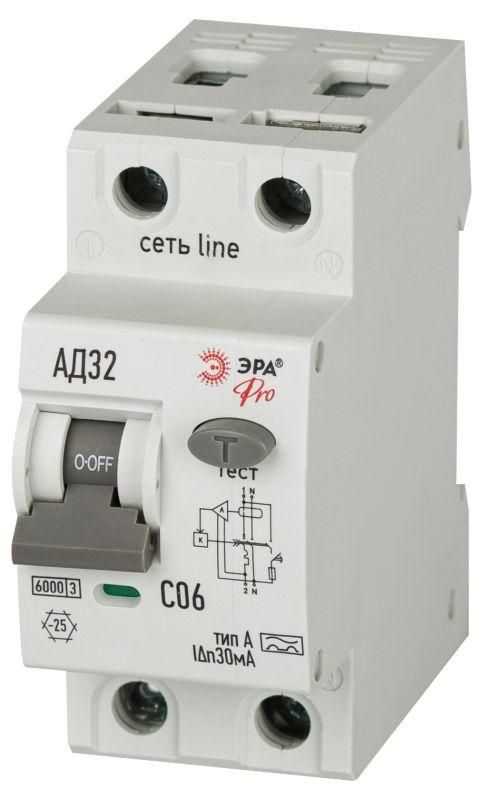

Выключатель автоматический дифференциального тока 2п (1P+N) C 06А 30мА тип А 6кА АД-32 электрон. PRO D326E2C06А30 Эра Б0059064

Автоматический выключатель дифференциального тока ЭРА АД-32 с артикулом б0059064 обеспечивает защиту человека от поражения электрическим током и предотвращает возгорание из-за утечек тока. Подходит для установки в бытовых и промышленных распределительных щитках, особенно там, где используются устройства с электронными блоками питания.

Назначение и область применения

ЭРА АД-32 - это устройство защитного отключения (УЗО) с функциями автоматического выключателя. Он сочетает защиту от токов утечки, перегрузок и коротких замыканий. Применяется в цепях с напряжением 230 В, где важна безопасность людей и оборудования: розетки на улице, в гаражах, подвалах, ванных комнатах, а также в квартирах для групповых линий питания бытовой техники.

Технические характеристики

• Номинальный ток: 6 А - подходит для нагрузок до 1,3 кВт при 230 В
• Дифференциальный ток срабатывания: 30 мА - чувствителен к малым утечкам, безопасен для жилых помещений
• Тип защиты: A - реагирует на переменный ток и импульсный постоянный ток (например, от блоков питания компьютеров, зарядок, светодиодных ламп)
• Номинальная отключающая способность: 6 кА - способен отключить цепь при аварийном токе до 6000 А
• Количество полюсов: 1P+N - отключает фазу и ноль одновременно
• Характеристика срабатывания: C - подходит для нагрузок с пусковыми токами (электродвигатели, насосы, люминесцентные лампы)
• Номинальное напряжение изоляции: 500 В - гарантирует надёжную изоляцию внутри устройства
• Частота: 50 Гц - рассчитан на работу в сетях России и стран СНГ
• Степень защиты IP20 - защищён от доступа пальцев и твёрдых предметов, но не от воды
• Рабочая температура: от -25C до +50C - подходит для холодных и жарких условий
• Сечение провода: 1–25 мм2 - совместим с медными проводами всех распространённых сечений
• Монтажные размеры: 2 модуля, глубина 72 мм - требует места в щите соответствующего размера
• С коммутируемым нейтральным проводником: да - ноль размыкается при отключении, что повышает безопасность
• Класс токоограничения: 3 - быстро ограничивает ток КЗ, снижает риск повреждения проводки
• Категория перенапряжения: 3 - устойчив к кратковременным скачкам напряжения в сети

Совместимость и монтаж

ЭРА АД-32 устанавливается на DIN-рейку в распределительном щите. Монтаж - скрытый, то есть устройство полностью закрывается крышкой шкафа. Для работы требуется двухпроводная сеть: фаза и ноль. Устройство не работает без подключения нулевого провода. Подключение проводов - в верхние и нижние клеммы, согласно маркировке L/N. Нельзя использовать в системах TN-C, так как ноль не отделён от заземления. Рекомендуется проверять правильность подключения тестером после монтажа.

Безопасность и стандарты

ЭРА АД-32 соответствует требованиям ГОСТ IEC 61009-1 и ГОСТ IEC 61009-2-1. Соответствует нормам безопасности для бытового и аналогичного промышленного использования. Защита типа A соответствует международным рекомендациям для современной электроники. Класс токоограничения 3 и категория перенапряжения 3 обеспечивают соответствие уровню защиты в условиях нестабильной сети.

Преимущества

• Защита типа A - единственная подходящая для современных устройств с импульсными БП (телевизоры, ноутбуки, LED-освещение)
• Отключение нуля вместе с фазой - исключает опасность оставшегося потенциала на оборудовании
• Высокая отключающая способность (6 кА) - надёжно справляется с авариями даже в старых домах с слабой проводкой
• Совместимость с широким диапазоном сечений проводов - не требует доработки контактов
• Индикатор состояния - встроенная кнопка “T” позволяет легко проверить работоспособность

Ограничения применения

• Не предназначен для использования в помещениях с высокой влажностью без дополнительной защиты (IP20 - не водонепроницаем)
• Не подходит для систем TN-C - требует разделения PEN-провода на PE и N перед входом в щит
• Не используется в цепях постоянного тока - только переменный ток 50 Гц
• Не рекомендуется для защиты мощных двигателей выше 1,5 кВт без учёта пусковых токов
• Не заменяет УЗО с более высоким дифтоком (100/300 мА) для основной защиты всего дома - это устройство для оконечных линий

Примеры использования

• Щиток в квартире: защита группы розеток на кухне и в ванной
• Гараж: питание сварочного аппарата, компрессора, освещения
• Подвал: розетки для инструментов, насосов, освещения
• На улице: розетка для грядочных насосов, уличного освещения с контроллером
• Промышленный объект: группа розеток для инструментов на сборочном участке

Практические советы

• Выбирая ЭРА АД-32, убедитесь, что в вашем щите достаточно места: два модуля и глубина 72 мм
• Проверьте тип системы заземления: если это TN-C - обязательно выполните разделение PEN перед этим устройством
• При монтаже не перепутайте вход и выход: фаза и ноль должны подключаться к верхним клеммам
• Тестируйте устройство ежемесячно кнопкой “T”: если не отключается - замените
• Не используйте этот автомат вместо обычного автомата на 16 А - он не рассчитан на большие токи длительного потребления
• Для защиты всей квартиры лучше применить комбинированную схему: главный УЗО 100 мА + несколько ЭРА АД-32 на отдельные группы
