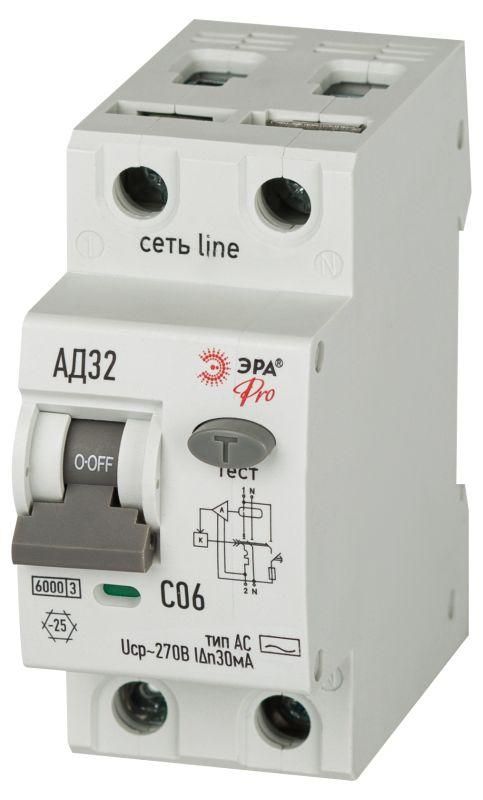

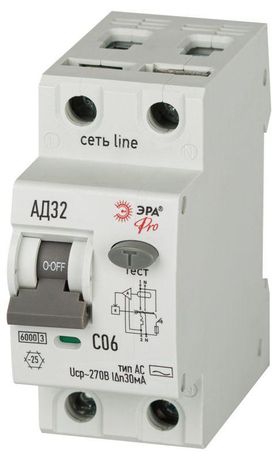

Выключатель автоматический дифференциального тока 2п (1P+N) C 06А 30мА тип AC 6кА АД-32 электрон. защита 230В PRO D326E2C06AC30P Эра Б0059109

Автоматический выключатель дифференциального тока ЭРА АД-32, серия D326E2C06AC30P - устройство для защиты людей от поражения электрическим током и предотвращения пожаров из-за утечек тока. Подходит для бытовых и промышленных щитков, особенно там, где есть риск контакта с влагой - розетки на улице, гаражи, подвалы.

Назначение и область применения

Автоматический выключатель дифференциального тока ЭРА АД-32 предназначен для защиты человека от удара током при повреждении изоляции проводов или оборудования. Он отключает цепь при утечке тока свыше 30 мА - этого достаточно для обеспечения безопасности в жилых и хозяйственных помещениях. Также защищает от перегрузок и коротких замыканий. Применяется в групповых линиях, питающих:

• розетки наружной установки;
• электрооборудование в подвалах, гаражах, банях;
• бытовые сети в квартирах и частных домах;
• промышленные участки с высокой влажностью.

Технические характеристики

• Номинальный ток: 6 А - подходит для нагрузок до 1,4 кВт при 230 В.
• Дифференциальный ток: 30 мА - чувствительность для защиты людей; стандарт для бытовых сетей.
• Количество полюсов: 1+N - отключаются одновременно фаза и ноль.
• Тип тока утечки: AC - реагирует только на переменный ток утечки (наиболее распространённый тип в быту).
• Номинальная отключающая способность: 6 кА - выдерживает ток КЗ до 6000 А, что соответствует требованиям для жилых и коммерческих объектов.
• Номинальное напряжение: 230 В переменного тока (AC); максимальное напряжение изоляции - 500 В.
• Характеристика срабатывания: C - подходит для нагрузок с пусковыми токами (например, двигатели, насосы, люминесцентные лампы).
• Монтаж: 2 модуля, глубина установки - 72 мм; совместим со стандартными DIN-рейками.
• Степень защиты IP20: защищён от доступа пальцев и предметов более 12 мм, но не от воды и пыли - применяется только внутри распределительных щитов.
• Рабочая температура: от –25 C до +50 C - подходит для холодных помещений и летней жары.
• Сечение провода: 1–25 мм2 - можно подключить медные провода любого стандарта для бытовой проводки.
• Частота: 50 Гц - для сетей России и стран СНГ.
• Класс токоограничения: 3 - быстрое отключение при КЗ, снижающее тепловую нагрузку на проводку.
• Категория перенапряжения: III - рассчитан на использование в распределительных устройствах, где возможны импульсы напряжения.

Совместимость и монтаж

Автоматический выключатель дифференциального тока ЭРА АД-32 имеет скрытый монтаж и совместим с большинством стандартных металлических и пластиковых щитков. Устройство требует двух модульных мест на DIN-рейке. Нейтральный проводник коммутируется - он также размыкается при срабатывании, что повышает безопасность. Для монтажа используйте провода сечением 1–25 мм2. Обеспечьте свободный доступ к контактам и соблюдайте полярность: L - фаза, N - ноль. Монтаж допускается только в закрытых щитках, так как степень защиты IP20 не предусматривает работу на открытом воздухе.

Безопасность и стандарты

Устройство соответствует международным нормам IEC/EN 61009-1 для автоматических выключателей дифференциального тока. Защита типа AC и дифференциальный ток 30 мА обеспечивают соответствие требованиям ПУЭ для защиты людей. Отключение происходит без задержки - это важно для предотвращения травм. Класс токоограничения 3 гарантирует минимальную энергию, проходящую через цепь при КЗ, снижая риск возгорания.

Преимущества

• Комбинированная защита: от утечек, перегрузок и КЗ в одном устройстве.
• Отключение нулевого провода - исключает опасность сохранения потенциала на оборудовании после отключения.
• Высокая надёжность механических компонентов - проверено в условиях длительной эксплуатации.
• Индикация срабатывания: рычаг переключается в положение “OFF” при сработавшем дифференциальном токе - легко диагностировать причину отключения.
• Совместим с современными щитками - компактный формат 2 модуля позволяет экономить место.

Ограничения применения

• Не подходит для защиты цепей с постоянным током утечки (например, от источников бесперебойного питания или преобразователей частоты) - требуется тип A или B.
• Не используется вне щитка: IP20 не защищает от влаги, пыли и внешних воздействий.
• Не рекомендуется для цепей с высокими импульсными помехами (например, частотные преобразователи мощностью >3 кВт) - возможны ложные срабатывания.
• Не предназначена для защиты одного прибора (например, бойлера) - лучше использовать отдельный АВДТ с меньшим номиналом.

Примеры использования

• Защита группы розеток на кухне или в ванной комнате.
• Линия питания розеток во дворе или на террасе.
• Щиток в гараже с подключенными сварочным аппаратом, компрессором и освещением.
• Общий входной АВДТ в квартирном щите перед группами розеток (при наличии нескольких контуров).
• Промышленный шкаф управления с маломощными станками и контроллерами.

Практические советы

• Проверяйте целостность изоляции проводов перед подключением - даже небольшая утечка вызывает частые срабатывания.
• После установки обязательно нажмите кнопку “T” (тест) - устройство должно отключиться. Если нет - замените его.
• Не подключайте несколько АВДТ последовательно - это может привести к некорректному срабатыванию.
• При использовании в холодных помещениях (например, подвале) убедитесь, что температура не опускается ниже –25 C - это может повлиять на механику.
• Для систем с большим количеством электроники (LED-освещение, Wi-Fi роутеры) учитывайте суммарную естественную утечку - она может достигать 10–15 мА, поэтому 30 мА - это минимальный комфортный порог.
