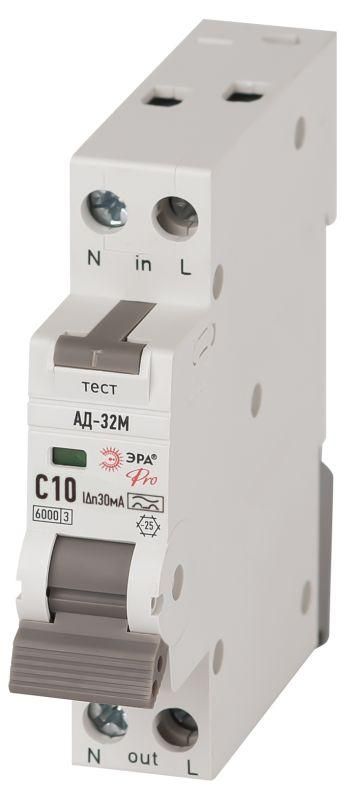

Выключатель автоматический дифференциального тока 2п (1P+N) C 10А 30мА тип А 6кА АД-32M электрон. PRO DM32E2C10A30 Эра Б0058995

Автоматический выключатель дифференциального тока АД-32M DM32E2C10A30 ЭРА PRO предназначен для защиты людей от поражения электрическим током и предотвращения пожаров из-за утечек тока. Этот прибор сочетает функции УЗО и автоматического выключателя, что делает его универсальным решением для бытовых и промышленных щитков.

Назначение и область применения

Автоматический выключатель дифференциального тока АД-32M DM32E2C10A30 ЭРА PRO используется для защиты групповых линий, особенно там, где есть риск утечки тока: розетки на улице, в гаражах, подвалах, ванные комнаты, кухни. Подходит для защиты современной техники с импульсными блоками питания - компьютеров, зарядных устройств, светодиодных ламп, бытовой электроники. Применяется как в жилых домах, так и в легком промышленном оборудовании.

Технические характеристики

• Номинальный ток: 10 А - выдерживает нагрузку до 10 ампер, подходит для одной группы розеток или освещения
• Дифференциальный ток: 30 мА - чувствителен к утечкам выше этого значения, обеспечивает безопасную защиту человека
• Тип тока утечки: A - реагирует на переменный и импульсный постоянный ток, важен для защиты устройств с электроникой
• Номинальное напряжение: 230 В - рассчитан на однофазную сеть 220–240 В
• Количество полюсов: 2P+N - отключает фазу и ноль одновременно, исключает опасность сохранения потенциала на нулевом проводе
• Номинальная отключающая способность: 6 кА - способен безопасно отключить цепь даже при большом КЗ
• Характеристика срабатывания: C - подходит для нагрузок с умеренным пусковым током (например, люминесцентные лампы, насосы, малые двигатели)
• Отключение без задержки - сработает сразу при обнаружении утечки, без искусственной задержки
• Поперечное сечение провода: 1–25 мм2 - совместим с медными проводами от 1 до 25 квадратных миллиметров
• Степень защиты IP20 - защищен от прикосновений пальцев, но не от воды и пыли; подходит только для внутренней установки
• Глубина монтажа: 74 мм - требует достаточного места в распределительном щите
• Рабочая температура: -25…+50 C - можно использовать в неотапливаемых помещениях, включая гаражи и подвалы
• Частота: 50 Гц - для сетей России и стран СНГ
• Тип напряжения: AC - работает только с переменным током
• Класс токоограничения: 3 - высокая степень ограничения тока КЗ, снижает тепловую нагрузку на проводку
• Категория перенапряжения: III - рассчитан на использование в распределительных устройствах, в том числе на входе в квартиру

Совместимость и монтаж

Автоматический выключатель дифференциального тока АД-32M DM32E2C10A30 ЭРА PRO имеет скрытый монтаж и занимает один модуль. Монтируется на DIN-рейку в щитке. Для правильной установки важно:

• Использовать провода сечением от 1 до 25 мм2 - слишком толстые провода не войдут в зажимы
• Убедиться, что глубина шкафа позволяет вместить 74 мм корпуса
• Не устанавливать в условиях повышенной влажности или открытых площадках - IP20 не защищает от брызг и пыли
• Обязательно подключать фазу и ноль согласно маркировке на приборе - неверное подключение нарушит работу

Безопасность и стандарты

Автоматический выключатель дифференциального тока АД-32M DM32E2C10A30 ЭРА PRO соответствует требованиям ГОСТ IEC 61009-1 и ГОСТ IEC 61009-2-1. Обеспечивает класс токоограничения 3 и категорию перенапряжения III, что гарантирует надежность в условиях возможных скачков напряжения. Защита типа A соответствует международному стандарту для современных электронных устройств.

Преимущества

• Защита типа A - эффективно отключает утечки от современных приборов с импульсными БП, в отличие от более старых типов AC
• Отключение нуля - исключает опасность оставления нулевого провода под напряжением после срабатывания
• Высокая отключающая способность 6 кА - подходит для мест с высокой вероятностью КЗ, включая многоквартирные дома
• Компактный размер - всего один модуль, экономит место в щитке
• Работает при низких температурах - подходит для холодных помещений, таких как гаражи и подвалы

Ограничения применения

• Не предназначена для установки вне закрытых щитов - IP20 не защищает от влаги и пыли
• Не подходит для трехфазных систем - только для однофазных цепей 230 В
• Не рекомендуется для мощных двигателей с высоким пусковым током - лучше выбрать тип D
• Требует точного соблюдения полярности при подключении - неправильное подсоединение нуля может сделать защиту бесполезной
• Не является заменой обычному автомату - это комбинированное устройство, но не следует использовать его как основной рубильник

Примеры использования

• Щиток в квартире - защита всех розеточных групп
• Гаражный щиток - защита розеток для инструментов и освещения
• Подвал с розетками для стиральной машины или насоса
• Лестничная клетка с освещением и розетками для обслуживания
• Производственные участки с использованием оборудования на базе частотных преобразователей

Практические советы

• Проверяйте работоспособность кнопки “Т” ежемесячно - это тестовая кнопка, которая имитирует утечку тока
• Не устанавливайте несколько АД-32M DM32E2C10A30 ЭРА PRO на одну линию - это вызывает ложные срабатывания
• Если в щитке много приборов, используйте селективные УЗО на входе и этот прибор на выходе - чтобы избежать массового отключения
• При замене старого УЗО проверьте, совпадает ли сечение проводов - если раньше были 1,5 мм2, а теперь 2,5 мм2, убедитесь, что зажимы подходят
• Не игнорируйте маркировку L/N - подключение нуля на фазный контакт сделает защиту неэффективной
