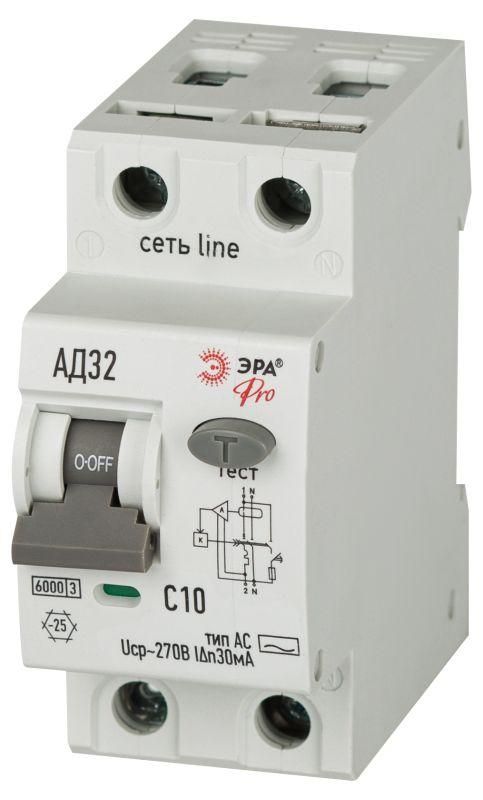

Выключатель автоматический дифференциального тока 2п (1P+N) C 10А 30мА тип AC 6кА АД-32 электрон. защита 230В PRO D326E2C10AC30P Эра Б0059110

Автоматический выключатель дифференциального тока АД-32 от ЭРА PRO предназначен для защиты людей от поражения электрическим током и предотвращения пожаров из-за утечек тока. Этот аппарат сочетает функции УЗО и автоматического выключателя, что делает его универсальным решением для бытовых и промышленных щитков. Артикул D326E2C10AC30P соответствует модели с номиналом 10 А и чувствительностью 30 мА.

Назначение и область применения

Автоматический выключатель дифференциального тока АД-32 обеспечивает защиту от:

• поражения электрическим током при пробое изоляции;
• пожаров, вызванных утечками тока на землю;
• перегрузок и коротких замыканий в цепях.

Подходит для защиты групповых линий: розеток на улице, в гаражах и подвалах; освещения и силовых розеток в жилых помещениях. Чувствительность 30 мА соответствует требованиям для бытового использования. Применяется в квартирах, частных домах и на объектах малой промышленности.

Технические характеристики

• Номинальное напряжение: 230 В переменного тока (AC)
• Номинальный ток: 10 А
• Дифференциальный ток срабатывания: 30 мА - безопасный уровень для защиты человека
• Количество полюсов: 1P+N - отключение фазы и нулевого провода одновременно
• Тип утечки: AC - реагирует только на переменный ток утечки (не на постоянный)
• Отключающая способность: 6 кА - способен отключить цепь при максимальном КЗ до 6000 А
• Характеристика срабатывания: C - подходит для нагрузок с умеренным пусковым током (например, люминесцентные лампы, насосы, двигатели)
• Номинальное напряжение изоляции: 500 В
• Частота: 50 Гц
• Ширина модуля: 2 модуля (36 мм)
• Глубина монтажа: 72 мм - требует достаточного места в распределительном щите
• Площадь сечения проводов: 1 – 25 мм2 - совместим с большинством медных проводов в бытовых сетях
• Степень защиты IP20: защита от доступа пальцев и крупных предметов, но не от воды и пыли - используется внутри помещений
• Рабочая температура: от -25C до +50C - допустимо использование в неотапливаемых помещениях (гаражи, подвалы)

Совместимость и монтаж

Автоматический выключатель дифференциального тока АД-32 рассчитан на скрытую установку в DIN-рейку. Подходит для стандартных распределительных щитков с глубиной не менее 72 мм. Монтаж выполняется с использованием двухполюсного подключения: фаза и ноль должны проходить через устройство - он имеет коммутируемый нейтральный проводник. Для правильной работы требуется соблюдение полярности: вход L/N сверху, выход снизу. Не рекомендуется использовать в щитках с ограниченным свободным объемом.

Безопасность и стандарты

• Соответствует классу токоограничения 3 - снижает энергию КЗ, защищая оборудование
• Категория перенапряжения III - предназначено для установки в распределительных устройствах вторичного уровня
• Степень загрязнения 2 - допустимо применение в условиях обычной запыленности (бытовые/промышленные помещения без агрессивной среды)
• Отключение происходит без задержки - реакция на утечку менее 40 мс

Преимущества

• Объединяет функции автомата и УЗО в одном корпусе - экономит место в щите
• Коммутируемый ноль обеспечивает полную изоляцию цепи при срабатывании
• Высокая отключающая способность (6 кА) гарантирует надежность даже при серьезных авариях
• Устойчив к широкому диапазону температур - работает в холодных подвалах и гаражах
• Изготовлен по технологии ЭРА PRO - повышенная долговечность контактов и механическая прочность

Ограничения применения

• Не подходит для цепей с постоянными токами утечки - тип AC не реагирует на импульсы или постоянный ток (например, от выпрямителей или ИБП)
• IP20 не позволяет использовать вне помещений или во влажных зонах (ванная, баня, уличные щитки)
• Не рекомендуется для мощных двигателей с высокими пусковыми токами - лучше выбрать характеристику D
• Требует точного подключения фазы и нуля - неверная коммутация нарушает работу защиты

Примеры использования

• Защита группы розеток на кухне или в ванной комнате
• Линия питания розеток в гараже или на балконе
• Освещение подвальных помещений и чердачных площадок
• Щитовая группа для оборудования в мастерской (дрели, болгарки, компрессоры)
• Дополнительная защита в старых квартирах с устаревшей проводкой

Практические советы

• Выбирая между АД-32 и аналогами, проверьте соответствие типа тока утечки - если есть преобразователи или LED-драйверы, возможно, нужен тип A
• При монтаже используйте провода сечением не меньше 2,5 мм2 для 10 А - это соответствует нормам ПУЭ
• Проверяйте работоспособность кнопкой «Тест» ежемесячно - особенно перед сезоном повышенной нагрузки
• Не устанавливайте более одного такого аппарата на одну линию - это не увеличивает защиту, а усложняет поиск неисправности
• При замене убедитесь, что новый автомат АД-32 точно соответствует по ширине, глубине и типу подключения - модель D326E2C10AC30P от ЭРА PRO имеет специфическую форму корпуса
