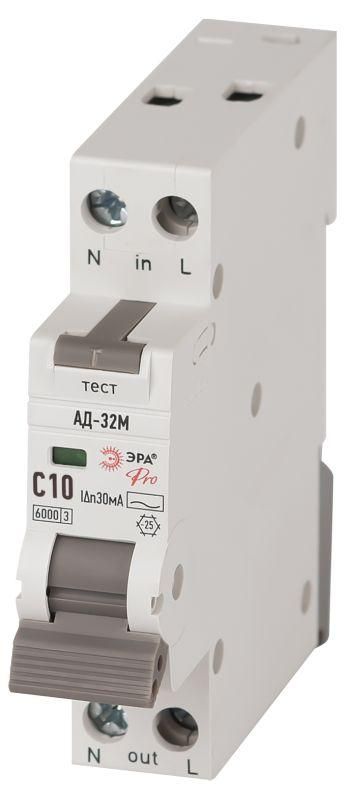

Выключатель автоматический дифференциального тока 2п (1P+N) C 10А 30мА тип АС 6кА АД-32M электрон. PRO DM32E2C10AC30 Эра Б0058979

Автоматический выключатель дифференциального тока ЭРА АД-32M DM32E2C10AC30 обеспечивает защиту людей от поражения электрическим током и предотвращает возгорания из-за утечек тока. Этот двухполюсный аппарат сочетает функции УЗО и автоматического выключателя, что делает его универсальным решением для бытовых и промышленных щитков.

Назначение и область применения

Автоматический выключатель дифференциального тока ЭРА АД-32M DM32E2C10AC30 предназначен для защиты человека от поражения электрическим током при повреждении изоляции проводов или оборудования. Он реагирует на утечки тока величиной 30 мА - безопасный порог для жилых помещений. Также устройство защищает от перегрузок и коротких замыканий, выполняя роль обычного автомата.

Подходит для защиты групповых линий: розеток в ванных комнатах, наружных розеток, освещения подвалов и гаражей, а также для установки в квартирных и промышленных распределительных щитках.

Технические характеристики

• Номинальное напряжение: 230 В переменного тока (AC)
• Номинальный ток: 10 А - допустимая нагрузка на цепь
• Дифференциальный ток срабатывания: 30 мА - чувствительность к утечкам
• Количество полюсов: 2 (1P+N) - размыкаются фаза и ноль одновременно
• Тип утечки: AC - реакция только на переменный ток утечки
• Номинальная отключающая способность: 6 кА - способность выдерживать аварийные токи КЗ
• Характеристика срабатывания: C - подходит для нагрузок с умеренным пуском (например, люминесцентные лампы, насосы)
• Способ монтажа: скрытый - устанавливается в шкафы с глубиной не менее 74 мм
• Количество модулей: 1 - занимает один стандартный модуль в щите
• Частота: 50 Гц - совместим с сетями России и стран СНГ
• Степень защиты IP20 - защита от доступа пальцев, но не от воды и пыли
• Рабочая температура: от -25C до +50C - подходит для холодных и теплых помещений
• Сечение провода: 1–25 мм2 - можно подключить медные провода любого распространённого сечения
• Класс токоограничения: 3 - высокая скорость отключения при КЗ
• Категория перенапряжения: III - рассчитан на использование в распределительных устройствах

Совместимость и монтаж

Автоматический выключатель дифференциального тока ЭРА АД-32M DM32E2C10AC30 имеет скрытую конструкцию и устанавливается на DIN-рейку в распределительном щите. Подключение выполняется через верхние зажимы: фаза - L, ноль - N. Оба полюса коммутируются одновременно, что соответствует требованиям безопасности для розеточных цепей.

Устройство требует минимальную глубину шкафа 74 мм. Для правильной работы важно соблюдать полярность подключения - нулевой проводник обязательно проходит через аппарат. Монтаж возможен только в сухих помещениях из-за степени защиты IP20.

Безопасность и стандарты

Автоматический выключатель дифференциального тока ЭРА АД-32M DM32E2C10AC30 соответствует требованиям ГОСТ IEC 61009-1 и ГОСТ IEC 60947-2. Его класс токоограничения 3 гарантирует быстрое отключение при коротком замыкании, снижая риск повреждения проводки. Наличие коммутируемого нулевого проводника исключает опасность сохранения потенциала на оборудовании после отключения.

Преимущества

• Объединяет функции УЗО и автомата - экономит место в щите
• Высокая надёжность благодаря электронному типу срабатывания
• Широкий диапазон рабочих температур позволяет использовать в неотапливаемых помещениях
• Поддерживает широкий спектр сечений проводов - удобно при заменах и модернизациях
• Индикатор состояния (на корпусе) показывает причину отключения - утечка или перегрузка/КЗ

Ограничения применения

• Не подходит для цепей с постоянным током утечки - тип AC не реагирует на импульсы или постоянный ток
• IP20 не обеспечивает защиту от брызг и влаги - нельзя устанавливать во влажных местах вне щита
• Не рекомендуется для мощных двигателей с частыми пусками - лучше выбрать характеристику D
• Требует точного соблюдения полярности при подключении - неверное подсоединение нуля может нарушить работу

Примеры использования

• Защита розеток в ванной комнате квартиры
• Линия питания наружных розеток на террасе или в гараже
• Щиток в подвале с освещением и розетками для инструментов
• Групповая защита нескольких розеток в офисе или мастерской

Практические советы

• Выбирайте этот автомат для цепей с нагрузкой до 10 А - не перегружайте его подключением плит, бойлеров или кондиционеров
• Проверьте глубину вашего щита перед покупкой - требуется минимум 74 мм для свободного монтажа
• При установке используйте провода сечением 1,5–4 мм2 - оптимально для розеточных групп; до 25 мм2 - для вводных линий
• Тестируйте устройство кнопкой «T» ежемесячно - это проверяет работоспособность дифференциальной защиты
• Не заменяйте его обычным автоматом - потеря защиты от утечек увеличивает риск поражения током
