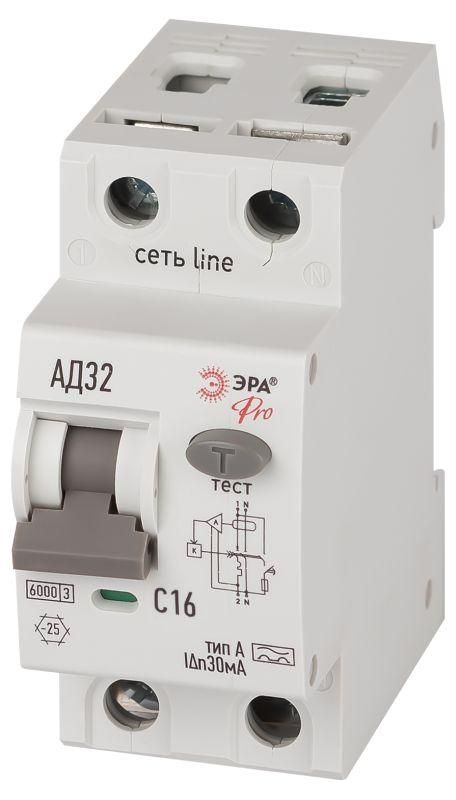

Выключатель автоматический дифференциального тока 2п (1P+N) C 16А 30мА тип A 6кА АД-32 электрон. PRO D326E2C16A30 Эра Б0059195

Автоматический выключатель дифференциального тока ЭРА АД-32 - устройство для защиты людей от поражения электрическим током и предотвращения пожаров из-за утечек тока. Подходит для бытовых и промышленных щитков, особенно там, где есть розетки на улице, в гаражах или подвалах. Номинальный ток 16 А, чувствительность 30 мА, тип A, электронный механизм.

Назначение и область применения

Автоматический выключатель дифференциального тока ЭРА АД-32 предназначен для защиты человека от удара током при повреждении изоляции проводов или оборудования. Он отключает питание при утечке тока свыше 30 мА, что соответствует требованиям безопасности для жилых помещений. Также защищает от перегрузок и коротких замыканий. Применяется в распределительных щитках квартир, частных домов, гаражей, подвалов, на объектах с розетками наружной установки и в промышленных системах с современной электроникой.

Технические характеристики

• Номинальный ток: 16 А - максимальный рабочий ток, при котором устройство работает стабильно
• Дифференциальный ток: 30 мА (0,03 А) - порог срабатывания при утечке тока
• Количество полюсов: 2 (1P+N) - отключаются фаза и ноль одновременно
• Тип тока утечки: A - реагирует на переменный ток и импульсный постоянный ток (например, от блоков питания)
• Номинальное напряжение: 230 В - для однофазных сетей
• Номинальная отключающая способность: 6 кА - способен безопасно отключить цепь при КЗ до 6000 А
• Характеристика срабатывания: C - подходит для нагрузок с высокими пусковыми токами (электродвигатели, насосы, компрессоры)
• Тип напряжения: AC - только для переменного тока
• Частота: 50 Гц - стандартная для российских сетей
• Номинальное напряжение изоляции: 500 В - гарантирует надёжную изоляцию внутри устройства
• Количество модулей: 2 - занимает два места в DIN-рейке
• Способ монтажа: скрытый - устанавливается в штробу или глубокую нишу
• Глубина монтажа: 72 мм - требует достаточного пространства в стенном коробе
• Степень защиты IP20 - защищён от прикосновения пальцев, но не от воды и пыли; используется только внутри помещений
• Рабочая температура: от -25C до +50C - допустимый диапазон для внутреннего монтажа
• Поперечное сечение провода: 1…25 мм2 - можно подключать медные провода от 1 до 25 квадратных миллиметров
• Класс токоограничения: 3 - быстрое ограничение тока КЗ, снижающее тепловые и механические воздействия
• Категория перенапряжения: III - рассчитан на использование в распределительных щитах, где возможны скачки напряжения
• Степень загрязнения: 2 - предназначено для нормальных условий без пылевых и влажных выбросов

Совместимость и монтаж

Автоматический выключатель дифференциального тока ЭРА АД-32 совместим со всеми стандартными DIN-рейками шириной 17,5 мм. Устройство имеет скрытый монтаж - его корпус полностью утоплен в стене, поэтому требуется короб с глубиной не менее 72 мм. Подключение: входные провода - сверху, выходные - снизу. Обязательно соблюдать полярность: L - фаза, N - ноль. Ноль коммутируется - при отключении размыкаются и фаза, и нулевой проводник, что обеспечивает полную изоляцию цепи. Для монтажа используйте провода сечением 1–25 мм2. Не рекомендуется использовать с алюминиевыми проводами без переходных контактов.

Безопасность и стандарты

Устройство соответствует требованиям ГОСТ IEC 61009-1 и ГОСТ IEC 61009-2-1. Тип защиты A обеспечивает соответствие европейским и международным стандартам для современных устройств с импульсными источниками питания (LED-освещение, компьютеры, зарядные станции). Класс токоограничения 3 и категория перенапряжения III обеспечивают надёжную работу даже при кратковременных перенапряжениях в сети. Отключение происходит без задержки - это важно для защиты жизни человека.

Преимущества

• Защита типа A - единственная подходящая для современной техники с импульсными БП (телевизоры, ноутбуки, Wi-Fi маршрутизаторы)
• Электронный тип - более точное срабатывание при малых утечках, чем у электромеханических аналогов
• Коммутируемый ноль - полное отключение цепи, исключает опасность остаточного потенциала
• Высокая отключающая способность 6 кА - подходит для зон с высокой вероятностью КЗ (промышленные объекты, старые дома)
• Монтаж в 2 модуля - удобен для компактных щитков, не требует лишних переходников
• Работает при низких температурах (-25C) - подходит для холодных подвалов и неотапливаемых помещений

Ограничения применения

• Не предназначен для открытого монтажа - степень защиты IP20 не защищает от влаги и пыли
• Не работает при отсутствии нуля - требует наличия полноценной трёхпроводной системы (L-N-PE)
• Не подходит для цепей с постоянным током - только для переменного тока 50 Гц
• Не следует применять вместо обычного автомата в линиях без риска утечки (например, освещение без розеток)
• Не рекомендуется для многоквартирных домов без индивидуальной защиты на этаже - может вызывать ложные срабатывания при суммарной утечке нескольких потребителей

Примеры использования

• Щиток квартиры: защита группы розеток на кухне, в ванной и балконе
• Гараж: питание розеток для инструментов, сварочного аппарата, освещения
• Подвал: автоматическая защита розеток для стиральной машины, насоса, освещения
• Производственный участок: защита станков с ЧПУ, контроллеров, промышленных ПЛК
• Дом с LED-освещением и USB-розетками - тип A необходим для работы с импульсными преобразователями

Практические советы

• Обязательно проверьте глубину монтажной коробки - она должна быть минимум 72 мм, иначе Автоматический выключатель дифференциального тока ЭРА АД-32 не поместится
• Используйте только медные провода сечением 1–25 мм2. Не затягивайте клеммы слишком сильно - это повредит контакт
• После монтажа всегда нажимайте кнопку «Т» для тестирования срабатывания - делайте это ежемесячно
• Не устанавливайте этот АВДТ на входе всего дома - он не рассчитан на суммарную утечку всех приборов. Лучше использовать его на отдельных группах
• Если в щите уже стоит другой дифавтомат - убедитесь, что они не дублируют друг друга по функциям, чтобы избежать ложных отключений
• Для старых домов с плохой изоляцией - возможно, потребуется увеличить порог утечки до 100 мА на вводе, а АД-32 оставить только на наиболее опасных участках
