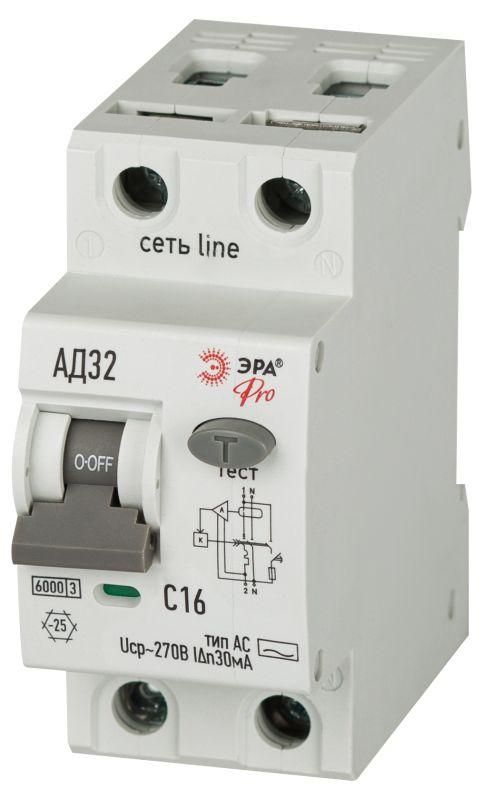

Выключатель автоматический дифференциального тока 2п (1P+N) C 16А 30мА тип AC 6кА АД-32 электрон. защита 230В PRO D326E2C16AC30P Эра Б0059111

Автоматический выключатель дифференциального тока ЭРА АД-32 - устройство для защиты людей от поражения электрическим током и предотвращения пожаров из-за утечек тока. Подходит для бытовых и промышленных сетей 230 В, особенно там, где важна надёжность: розетки на улице, гаражи, подвалы, квартиры. Номинальный ток 16 А, чувствительность 30 мА, отключающая способность 6 кА.

Назначение и область применения

Автоматический выключатель дифференциального тока ЭРА АД-32 сочетает функции автоматического выключателя и устройства защитного отключения (УЗО). Он отключает питание при возникновении опасного тока утечки (более 30 мА), а также при перегрузках и коротких замыканиях. Применяется в однофазных цепях 230 В, где есть риск контакта человека с токоведущими частями - например, в помещениях с повышенной влажностью, на открытых площадках, в гаражах, подвалах, на кухнях и в ванных комнатах. Также рекомендуется для защиты групповых линий, питающих розетки и освещение.

Технические характеристики

• Номинальный ток: 16 А - максимальный постоянный ток, который выдерживает устройство без отключения
• Номинальный ток утечки: 30 мА - порог срабатывания при утечке; безопасный уровень для защиты человека
• Тип тока утечки: AC - реагирует только на переменный ток утечки (например, от пробоя изоляции)
• Номинальное напряжение: 230 В - работает в сети с переменным током 50 Гц
• Количество полюсов: 2 (1P+N) - отключает фазу и ноль одновременно
• Отключающая способность: 6 кА - способен безопасно прервать ток короткого замыкания до 6000 А
• Характеристика срабатывания: C - подходит для нагрузок с высоким пусковым током (электродвигатели, насосы, люминесцентные лампы)
• Класс токоограничения: 3 - быстродействующее устройство, снижающее тепловую энергию при КЗ
• Напряжение изоляции: 500 В - обеспечивает безопасную работу при кратковременных скачках напряжения
• Степень защиты: IP20 - защищён от прикосновений пальцами и твёрдыми предметами, но не от воды и пыли
• Ширина: 2 модуля (36 мм) - занимает два места в распределительном щите
• Глубина монтажа: 72 мм - требует достаточного пространства внутри щита
• Рабочая температура: от -25C до +50C - можно использовать в неотапливаемых помещениях
• Поперечное сечение провода: 1 – 25 мм2 - совместим с медными жилами от 1 до 25 квадратных миллиметров
• С коммутируемым нейтральным проводником: да - ноль тоже отключается при срабатывании
• Категория перенапряжения: III - рассчитан на использование в распределительных системах II класса (обычные жилые/промышленные объекты)
• Степень загрязнения: 2 - допустимо применение в условиях с незначительным количеством пыли и конденсата

Совместимость и монтаж

Автоматический выключатель дифференциального тока ЭРА АД-32 устанавливается на DIN-рейку в распределительном щите. Монтаж возможен как в закрытых, так и в скрытых щитах - устройство предназначено для внутренней установки. Для подключения используются винтовые зажимы, которые принимают провода сечением от 1 до 25 мм2. Обязательно соблюдайте полярность: вход фазы и нуля должны соответствовать маркировке на корпусе. Устройство не имеет механического тестирования кнопкой - проверка осуществляется через внешние средства (например, тестеры УЗО). Работает только с переменным током, не подходит для цепей с постоянным током или импульсными нагрузками.

Безопасность и стандарты

Автоматический выключатель дифференциального тока ЭРА АД-32 соответствует требованиям ГОСТ IEC 61009-1 и ГОСТ IEC 61008-1. Защита от утечки выполнена на основе электронной схемы - она более точная, чем электромеханическая, но зависит от наличия питания. При отключении всей сети (например, при аварии ввода) УЗО не будет работать, пока не восстановится напряжение. Это важно учитывать при проектировании систем безопасности.

Преимущества

• Электронная защита обеспечивает стабильное срабатывание даже при слабых утечках
• Отключение нулевого проводника исключает опасность сохранения потенциала на оборудовании после отключения
• Высокая отключающая способность (6 кА) делает её подходящей для современных домашних и промышленных щитов
• Характеристика “C” позволяет использовать в цепях с двигателями и лампами без ложных срабатываний
• Совместим с большинством стандартных щитов благодаря ширине 2 модуля

Ограничения применения

• Не применяется в цепях с постоянным током (DC) - только для переменного тока (AC)
• Не защищает от постоянных токов утечки (например, от неисправных светодиодных драйверов или зарядных устройств с выпрямителем)
• Не предназначен для установки вне помещений - степень защиты IP20 не защищает от влаги
• Не работает при полном отсутствии напряжения в сети - требуется источник питания для работы электронной платы
• Не следует использовать в качестве единственной защиты в цепях с высокой вероятностью импульсных помех (частотные преобразователи, мощные инверторы)

Примеры использования

• Защита группы розеток на балконе или террасе
• Щиток в гараже с розетками для инструментов и сварочного аппарата
• Линия освещения и розеток в подвале или кладовой
• Групповая защита в квартире: одна линия на кухню + ванную комнату
• Промышленные станки с металлическим корпусом, работающие от однофазной сети

Практические советы

• Выбирая место установки, учтите глубину монтажа - 72 мм. Убедитесь, что в щите достаточно свободного пространства
• Используйте провода сечением не менее 2,5 мм2 для цепей 16 А - это соответствует нормам ПУЭ
• Проверяйте работоспособность АД-32 ежемесячно с помощью внешнего тестера УЗО - кнопка “T” на самом устройстве отсутствует
• Не соединяйте несколько УЗО последовательно - это может вызвать ложные срабатывания
• При использовании в холодных помещениях (ниже 0C) убедитесь, что щит не продувается ветром - резкий перепад температур влияет на срок службы электроники
• Для защиты оборудования с высоким пусковым током (например, компрессора) характеристика “C” - правильный выбор, но не используйте этот АВДТ для защиты сразу нескольких таких устройств
