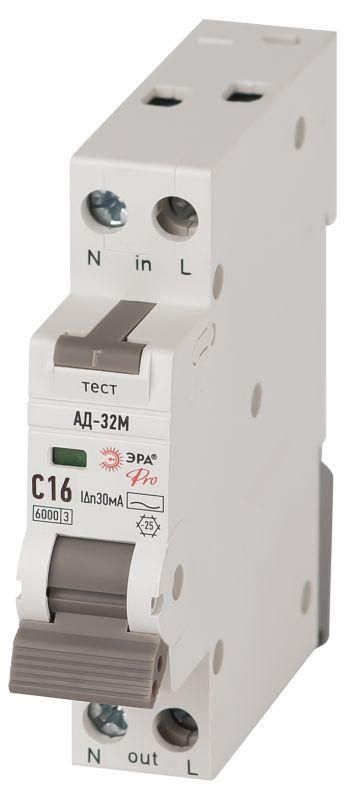

Выключатель автоматический дифференциального тока 2п (1P+N) C 16А 30мА тип АС 6кА АД-32M электрон. PRO DM32E2C16AC30 Эра Б0058982

Автоматический выключатель дифференциального тока ЭРА АД-32M - двухполюсный (1P+N) устройство электронного типа с номинальным током 16 А и чувствительностью 30 мА. Он обеспечивает защиту людей от поражения током, предотвращает возгорания из-за утечек и защищает цепи от перегрузок и КЗ. Подходит для установки в бытовых и промышленных распределительных щитках.

Назначение и область применения

ЭРА АД-32M предназначен для защиты групповых линий, особенно там, где есть риск утечки тока: розетки на улице, в гаражах, подвалах, ванные комнаты, кухни. Устройство реагирует на переменный ток утечки (тип AC), что делает его подходящим для большинства бытовых приборов - стиральных машин, бойлеров, микроволновок, компьютеров. Также используется в промышленных щитах для питания оборудования с однофазными двигателями и осветительными нагрузками.

Технические характеристики

• Номинальное напряжение: 230 В переменного тока (AC)
• Номинальный ток: 16 А
• Дифференциальный ток срабатывания: 30 мА - оптимально для защиты человека
• Количество полюсов: 2 (1P+N) - отключаются фаза и ноль одновременно
• Тип тока утечки: AC - реакция только на синусоидальный переменный ток утечки
• Номинальная отключающая способность: 6 кА - способен безопасно отключить мощное КЗ
• Характеристика времятоковой зависимости: C - подходит для нагрузок с пусковыми токами (например, насосы, компрессоры)
• Способ отключения: без задержки - срабатывает сразу при превышении порога утечки
• Частота: 50 Гц
• Степень защиты IP20 - защита от прикосновений к токоведущим частям, но не от воды и пыли
• Рабочая температура: от -25C до +50C
• Поперечное сечение подключаемых проводов: 1 – 25 мм2
• Количество модулей: 1 - занимает один стандартный модуль в щите
• Глубина монтажа: 74 мм - важно при проектировании шкафа
• Класс токоограничения: 3 - высокая степень ограничения тока КЗ
• Категория перенапряжения: III - рассчитан на использование в распределительных сетях II класса
• Степень загрязнения: 2 - допустимо применение в помещениях со слабым загрязнением (не в сырых, пыльных условиях)

Совместимость и монтаж

ЭРА АД-32M совместим с DIN-рейкой 35 мм и монтируется в стандартные распределительные щиты. Монтаж скрытый - корпус спроектирован для установки в нишах стен или глубоких щитах. Устройство имеет коммутируемый нейтральный проводник - ноль также размыкается при срабатывании, что соответствует требованиям безопасности по ПУЭ. Для подключения используйте провода сечением от 1 до 25 мм2. Обратите внимание: глубина устройства 74 мм требует достаточного места внутри щита - проверьте свободную глубину перед установкой.

Безопасность и стандарты

ЭРА АД-32M соответствует международному стандарту IEC/EN 61009-1 для автоматических выключателей дифференциального тока. Применение 30 мА соответствует нормам для защиты жизни человека. Класс токоограничения 3 и отключающая способность 6 кА обеспечивают надежность даже при аварийных режимах. Устройство не предназначено для работы в условиях повышенной влажности или запыленности - IP20 не защищает от попадания жидкости.

Преимущества

• Электронный тип - более точное срабатывание и стабильность при колебаниях сети
• Отключение нулевого проводника - исключает опасность сохранения потенциала на оборудовании после срабатывания
• Компактный размер (1 модуль) - экономит место в щите
• Индикатор состояния - визуальное определение сработавшего автомата (по положению рычага)
• Производится в России - доступность запчастей и сервиса

Ограничения применения

• Не применяется в цепях постоянного тока - работает только с переменным током (AC)
• Не защищает от импульсных токов утечки (типы A, B, F) - не подходит для современных ИБП, светодиодных драйверов, инверторов
• IP20 - нельзя использовать во влажных зонах без дополнительной защиты (например, в банях, на улице вне щита)
• Не рекомендуется для защиты одного прибора - лучше использовать как групповое устройство
• Температурный диапазон ограничен - не подходит для холодных необогреваемых помещений ниже -25C

Примеры использования

• Защита группы розеток на кухне - предотвращает удар током при пробое бойлера
• Щит в гараже - защита от утечек через старую проводку или влажный пол
• Линия освещения в подвале - снижает риск возгорания при повреждении изоляции
• Общий входной автомат в квартире - если установлено несколько УЗО, этот может быть основным
• Цепь питания стиральной машины - в сочетании с отдельным автоматом на 10 А

Практические советы

• Перед установкой проверьте соответствие сечения проводов - слишком толстые (более 25 мм2) не войдут в зажимы
• При монтаже в щит с малой глубиной - убедитесь, что 74 мм не выходят за границы корпуса
• Не устанавливайте ЭРА АД-32M вместо УЗО типа A - если в цепи есть оборудование с выпрямителем (компьютер, LED-светильники), выбирайте тип A
• Тестируйте устройство кнопкой “T” ежемесячно - это гарантирует работоспособность
• При использовании в многоквартирном доме - согласуйте с проектом: иногда требуется установка селективных УЗО выше по иерархии
• Не путайте с обычным автоматом - ЭРА АД-32M защищает не только от перегрузки, но и от утечек
