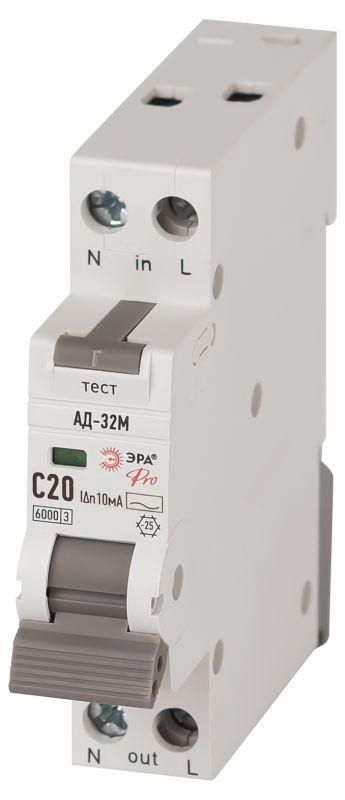

Выключатель автоматический дифференциального тока 2п (1P+N) C 20А 10мА тип АС 6кА АД-32M электрон. PRO DM32E2C20AC10 Эра Б0058984

Автоматический выключатель дифференциального тока ЭРА PRO с артикулом DM32E2C20AC10 обеспечивает защиту человека от поражения электрическим током и предотвращает возгорание из-за утечек тока. Устройство предназначено для установки в распределительных щитках жилых и промышленных объектов, где требуется высокая надёжность и компактность.

Назначение и область применения

Автоматический выключатель дифференциального тока ЭРА PRO DM32E2C20AC10 предназначен для защиты людей от поражения электрическим током при повреждении изоляции проводов или оборудования. Он реагирует на малые утечки тока - всего 10 мА, что делает его идеальным для мест с повышенной влажностью: ванных комнат, подвалов, гаражей, детских помещений. Также устройство защищает от перегрузок и коротких замыканий, поэтому его можно использовать вместо двух отдельных аппаратов - автоматического выключателя и УЗО.

Подходит для групповых линий, питающих розетки, освещение и бытовую технику. Часто применяется в квартирных щитках и на промышленных объектах там, где важна точность срабатывания и компактность.

Технические характеристики

• Номинальный ток: 20 А - выдерживает постоянную нагрузку до 20 ампер без отключения.
• Дифференциальный ток: 10 мА - чувствителен к утечкам от 10 миллиампер, безопасен для человеческой жизни.
• Тип тока утечки: AC - реагирует только на переменный ток утечки (например, от бытовой техники), не срабатывает на импульсные или постоянные утечки.
• Номинальная отключающая способность: 6 кА - способен безопасно отключить цепь при коротком замыкании с током до 6000 ампер.
• Напряжение: 230 В - рассчитан на однофазную сеть 230 В переменного тока.
• Количество полюсов: 1P+N - отключает фазу и ноль одновременно, исключая риск оставления нулевого провода под напряжением.
• Характеристика срабатывания: C - оптимальна для бытовых и промышленных нагрузок с пусковыми токами (электродвигатели, насосы, люминесцентные лампы).
• С коммутируемым нейтральном: да - нулевой провод также размыкается при отключении, повышает безопасность при обслуживании.
• Характеристика отключения: без задержки - срабатывает сразу при обнаружении утечки, без временной выдержки.
• Поперечное сечение провода: 1…25 мм2 - позволяет подключать медные провода от 1 до 25 квадратных миллиметров.
• Степень защиты IP20: защита от прикосновения к токоведущим частям и от предметов более 12 мм, но не защищён от воды и пыли - устанавливается только внутри закрытых щитков.
• Глубина монтажа: 74 мм - требует достаточного места в шкафу для правильной установки.
• Рабочая температура: -25...+50 C - работает в большинстве условий, но не рекомендуется для открытых площадок зимой.
• Класс токоограничения: 3 - снижает величину тока КЗ перед отключением, уменьшает механические и тепловые воздействия на сеть.
• Категория перенапряжения: III - рассчитан на использование в распределительных устройствах вторичного уровня (не для первичных сетей 10 кВ и выше).
• Частота: 50 Гц - совместим с сетями России и стран СНГ.

Совместимость и монтаж

Автоматический выключатель дифференциального тока ЭРА PRO DM32E2C20AC10 монтируется на DIN-рейку шириной 1 модуль (17,5 мм). Монтаж скрытый - подходит для установки в стандартные распределительные щиты с глубиной не менее 74 мм. Подключение проводов осуществляется зажимами сверху и снизу - фаза и ноль должны быть правильно подведены согласно маркировке на корпусе. Нельзя менять полярность подключения: ноль обязательно через коммутируемый контакт.

Не допускается установка вне щитка или в условиях, где возможен доступ к токоведущим частям. Для проверки работоспособности есть кнопка «Тест». Её следует нажимать ежемесячно.

Безопасность и стандарты

Устройство соответствует требованиям ГОСТ IEC 61009-1 и ГОСТ IEC 61009-2-1. Применяет электронную схему срабатывания - обеспечивает стабильную работу даже при колебаниях напряжения. Класс токоограничения 3 и категория перенапряжения III гарантируют надёжность в условиях слабой сети и скачков напряжения. Степень защиты IP20 исключает случайное прикосновение к токоведущим элементам, но не защищает от внешних факторов - обязательна установка в закрытый щит.

Преимущества

• Объединяет функции автомата и УЗО - экономит место в щите и упрощает проектирование.
• Высокая чувствительность (10 мА) - лучший выбор для влажных и детских помещений.
• Компактный формат - занимает всего один модуль, удобен для плотной сборки щитов.
• Надёжная отключающая способность 6 кА - подходит для современных домов с мощными потребителями.
• Функция тестирования - позволяет легко проверять исправность без специнструментов.

Ограничения применения

• Не подходит для защиты цепей с постоянным током утечки (например, от солнечных батарей или ИБП).
• Имеет степень защиты IP20 - нельзя устанавливать во влажных помещениях вне щитка, на улице или в сырых подвалах без герметизации.
• Не используется в системах TN-C - требует наличия отдельного PE-проводника и системы TN-S или TT.
• Не рекомендуется для цепей с высокими импульсными помехами (частотные преобразователи, светодиодные драйверы без фильтров) - возможны ложные срабатывания.
• Работает только при наличии напряжения питания - при отключении электроснабжения не восстанавливает защиту самостоятельно.

Примеры использования

• Защита розеток в ванной комнате и туалете.
• Линии питания розеток в гараже или подвале.
• Групповая защита освещения в детской комнате.
• Щиток на этаже многоквартирного дома - для нескольких розеточных контуров.
• Промышленные станки с металлическим корпусом, работающие в условиях повышенной влажности.

Практические советы

• Выбирая этот автоматический выключатель дифференциального тока ЭРА PRO, убедитесь, что в вашем щите достаточно места по глубине - минимум 74 мм.
• При подключении соблюдайте цветовую маркировку: L - фаза (коричневый/красный), N - ноль (синий), PE - земля (жёлто-зелёный).
• Не используйте его как единственный защитный аппарат на всю квартиру - лучше применять несколько таких устройств по группам (розетки, освещение, кухня).
• Проверяйте кнопку «Тест» хотя бы раз в месяц - особенно после ремонта или замены проводки.
• Если в доме установлены частотные преобразователи, светодиодные светильники с плохими фильтрами или ИБП - рассмотрите вариант с типом A (не AC), чтобы избежать ложных отключений.
