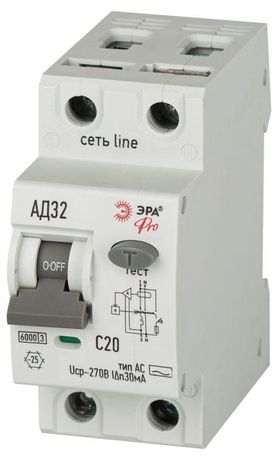

Выключатель автоматический дифференциального тока 2п (1P+N) C 20А 30мА тип AC 6кА АД-32 электрон. защита 230В PRO D326E2C20AC30P Эра Б0059112

Автоматический выключатель дифференциального тока АД-32 D326E2C20AC30P ЭРА PRO предназначен для защиты людей от поражения электрическим током и предотвращения пожаров из-за утечек тока. Этот аппарат сочетает функции автоматического выключателя и УЗО, обеспечивая надёжную защиту групповых цепей в жилых и промышленных объектах.

Назначение и область применения

Автоматический выключатель дифференциального тока АД-32 D326E2C20AC30P ЭРА PRO используется для защиты участков электросети, где есть риск утечки тока: розетки на улице, в гаражах, подвалах, ванные комнаты, кухни, а также группы освещения. Он срабатывает при появлении тока утечки свыше 30 мА, что соответствует требованиям безопасности для бытового использования. Также устройство защищает от перегрузок и коротких замыканий, выполняя роль обычного автомата.

Технические характеристики

• Номинальный ток: 20 А - подходит для нагрузок до 4,6 кВт при 230 В
• Дифференциальный ток срабатывания: 30 мА - чувствителен к опасным утечкам, безопасен для человека
• Количество полюсов: 1P+N - отключает фазу и ноль одновременно
• Тип тока утечки: AC - реагирует только на переменный ток утечки (наиболее распространённый тип в быту)
• Номинальная отключающая способность: 6 кА - способен выдерживать ток КЗ до 6000 А
• Номинальное напряжение: 230 В - рассчитан на однофазную сеть 220–240 В
• Характеристика срабатывания: C - подходит для смешанных нагрузок (освещение, розетки, малые двигатели)
• Номинальное напряжение изоляции: 500 В - повышенная изоляция для долговечности
• Частота: 50 Гц - совместим с сетями России и стран СНГ
• Поперечное сечение провода: 1–25 мм2 - позволяет подключить медные провода любого стандарта
• Класс токоограничения: 3 - быстрое отключение при КЗ, снижает тепловую нагрузку на проводку
• Степень защиты IP20 - защищён от прикосновений пальцев, но не от воды и пыли; требует установки в закрытый щит
• Рабочая температура: -25...+50 C - можно использовать в неотапливаемых помещениях
• Количество модулей: 2 - занимает два места в распределительном щите
• Глубина монтажа: 72 мм - требуется место для установки в стене

Совместимость и монтаж

Автоматический выключатель дифференциального тока АД-32 D326E2C20AC30P ЭРА PRO имеет скрытый монтаж - устанавливается в нишу стены внутри распределительного щита. Подходит для щитков с DIN-рейкой. Отличается наличием коммутируемого нулевого проводника: при срабатывании отключаются и фаза, и ноль, что повышает безопасность. Для монтажа используйте провода сечением 1–25 мм2. Убедитесь, что глубина штробления достаточна (минимум 72 мм). Устройство не предназначено для открытой установки вне корпуса.

Безопасность и стандарты

АД-32 D326E2C20AC30P ЭРА PRO соответствует требованиям ГОСТ IEC 61009-1 и ГОСТ IEC 61009-2-1. Категория перенапряжения III указывает на применение в местах с высокими импульсными перенапряжениями - например, в домашних щитках, близко расположенных к вводному оборудованию. Класс токоограничения 3 гарантирует быстрое отключение при аварии, минимизируя риск возгорания.

Преимущества

• Объединяет функции автомата и УЗО - экономит место в щите
• Электронный тип срабатывания - работает даже при слабом напряжении сети
• Отключение обоих проводников (L и N) - исключает остаточные потенциалы
• Высокая отключающая способность (6 кА) - надёжно защищает от крупных КЗ
• Устойчив к колебаниям температур - подходит для холодных помещений

Ограничения применения

• Не применяется в цепях постоянного тока - только для переменного (AC)
• Не защищает от постоянных токов утечки (например, от импульсных БП) - для этого нужен тип A
• IP20 - нельзя устанавливать во влажных местах без герметичного корпуса
• Не рекомендуется для защиты мощных двигателей - лучше подходят автоматы с характеристикой D
• Требуется точное соблюдение полярности при подключении L и N

Примеры использования

• Защита розеток в ванной комнате квартиры
• Линия питания розеток на улице (гараж, веранда)
• Групповая защита освещения в подвале
• Щиток в частном доме - вместо двух отдельных устройств (автомат + УЗО)
• Промышленные щиты на объектах с низким уровнем помех

Практические советы

• Выбирайте этот автомат, когда нужны компактность и двойная защита - он заменяет два устройства
• Проверьте перед монтажом, чтобы ноль был правильно подключен - неверное подключение нарушит работу
• Используйте тестовую кнопку «T» ежемесячно - проверяйте работоспособность УЗО
• Если в вашей сети часто происходят ложные срабатывания - возможно, проблема в старой проводке или наличии постоянных утечек
• Для защиты оборудования с электроникой (компьютеры, медицинские приборы) выбирайте УЗО типа A - здесь тип AC недостаточен
