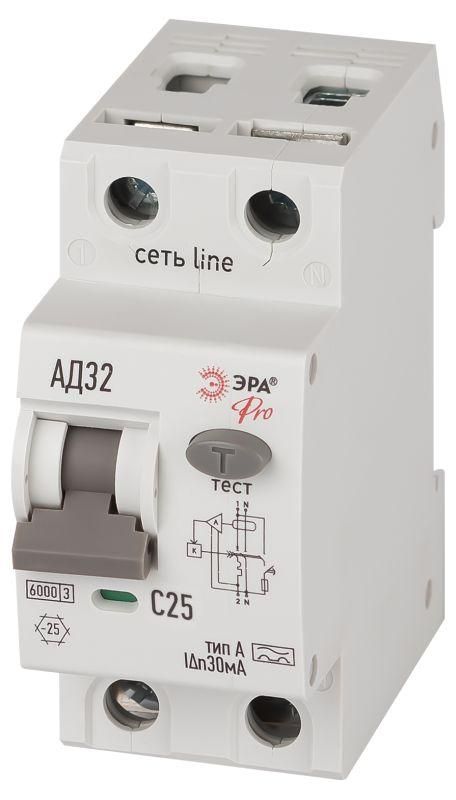

Выключатель автоматический дифференциального тока 2п (1P+N) C 25А 30мА тип A 6кА АД-32 электрон. PRO D326E2C25A30 Эра Б0059198

Автоматический выключатель дифференциального тока АД-32 от ЭРА - устройство для защиты людей от поражения электрическим током и предотвращения пожаров из-за утечек тока. Он сочетает функции автоматического выключателя и УЗО, обеспечивая надёжную защиту в бытовых и промышленных сетях. Артикул б0059198 соответствует модели АД-32 электронного типа.

Назначение и область применения

Автоматический выключатель дифференциального тока АД-32 предназначен для защиты человека от поражения электрическим током при повреждении изоляции проводов или оборудования. Также он предотвращает возгорание из-за утечек тока и защищает цепи от перегрузок и коротких замыканий.

Идеально подходит для защиты групповых линий: розеток в ванных комнатах, наружных розеток, помещений с повышенной влажностью (гаражи, подвалы), а также для квартирных и промышленных распределительных щитов. Особенно эффективен там, где используются устройства с импульсными блоками питания - компьютеры, светодиодные лампы, зарядные станции, бытовая техника.

Технические характеристики

• Номинальный ток: 25 А - выдерживает нагрузку до 25 ампер без срабатывания
• Дифференциальный ток: 30 мА - чувствителен к утечкам от 0,03 А, что соответствует требованиям безопасности для жилых помещений
• Количество полюсов: 2 (1P+N) - отключает фазу и ноль одновременно
• Тип тока утечки: A - реагирует на переменный ток и импульсный постоянный ток (например, от блоков питания)
• Номинальное напряжение: 230 В - для однофазных сетей 220–240 В
• Номинальная отключающая способность: 6 кА - способен безопасно отключить цепь при токе КЗ до 6000 А
• Характеристика срабатывания: C - подходит для нагрузок с умеренным пусковым током (освещение, розетки, малые двигатели)
• Тип напряжения: AC - работает только с переменным током
• Номинальное напряжение изоляции: 500 В - гарантирует безопасную работу при скачках напряжения
• Количество модулей: 2 - занимает два места в щите (стандартный размер для 1P+N)
• Способ монтажа: скрытый - устанавливается в штробу или распределительный щит с глубиной не менее 72 мм
• Поперечное сечение провода: 1–25 мм2 - совместим с медными проводами от 1 до 25 квадратных миллиметров
• Частота: 50 Гц - оптимизирован для российских сетей
• Степень защиты IP20 - защищён от прикосновения пальцев, но не от воды и пыли; требует установки внутри закрытого щита
• Рабочая температура: -25…+50 C - можно использовать в неотапливаемых помещениях, включая гаражи и подвалы
• Класс токоограничения: 3 - высокая скорость отключения при КЗ, снижающая тепловую нагрузку на проводку
• Категория перенапряжения: III - рассчитан на использование в распределительных системах II класса (обычные квартиры, офисы)
• Степень загрязнения: 2 - допустимо применение в условиях с незначительным количеством пыли и влаги
• Тип: электронный - использует электронную плату для обнаружения утечек, более точный, чем электромеханический аналог
• С коммутируемым нейтральным проводником: да - ноль тоже отключается при срабатывании, исключая опасный потенциал на оборудовании
• Характеристика отключения: без задержки - срабатывает сразу при обнаружении утечки или перегрузки

Совместимость и монтаж

Автоматический выключатель дифференциального тока АД-32 устанавливается на DIN-рейку в распределительном щите. Подходит для скрытого монтажа - корпус спроектирован так, чтобы плотно входить в нишу глубиной 72 мм. Для подключения используются зажимы, рассчитанные на провода сечением от 1 до 25 мм2. Обязательно соблюдать полярность: L - фаза, N - ноль. Нулевой проводник коммутируется, поэтому нельзя подключать его через общий нулевой шинный контакт - каждый АД-32 должен иметь свою отдельную нейтральную линию.

Не рекомендуется устанавливать рядом с источниками сильных помех (частотные преобразователи, мощные инверторы), так как это может вызвать ложные срабатывания электронного механизма.

Безопасность и стандарты

Устройство соответствует требованиям ГОСТ IEC 61009-1 и ГОСТ IEC 61009-2-1. Применяет технологию электронного дифференциального тока, обеспечивающую надёжное срабатывание даже при слабых утечках. Класс токоограничения 3 и категория перенапряжения III позволяют использовать его в качестве основного средства защиты в жилых и административных зданиях. Отключение нуля при аварии исключает риск поражения током при ремонте или обслуживании.

Преимущества

• Защита типа A - единственная подходящая для современной техники с импульсными БП (LED, USB-зарядки, инverter-оборудование)
• Электронный тип - выше точность срабатывания и стабильность работы при перепадах напряжения
• Коммутируемый ноль - полное отключение цепи, повышает безопасность при работах
• Высокая отключающая способность (6 кА) - подходит для участков с возможными большими токами КЗ
• Малая глубина монтажа (72 мм) - удобен для компактных щитов
• Работает при низких температурах (-25 C) - подходит для холодных помещений

Ограничения применения

• Не предназначена для установки вне закрытого щита - степень защиты IP20 не позволяет использовать её на открытом воздухе или во влажных местах без корпуса
• Не подходит для трёхфазных сетей - только для однофазных 230 В
• Электронный тип требует наличия напряжения сети для работы - при обрыве нуля или фазы защита временно отключается
• Не рекомендуется для цепей с частыми импульсными нагрузками (например, сварочные аппараты), которые могут вызывать ложные срабатывания
• Не используется как единственный защитный элемент - требуется обязательная установка обычного автомата перед ним при большой нагрузке

Примеры использования

• Щиток в квартире: защита группы розеток на кухне и в ванной
• Гараж: защита розеток для инструментов и освещения
• Подвал: защита освещения и розеток в сыром помещении
• Офис: защита серверной или рабочих мест с компьютерами и принтерами
• Производственные участки: питание станков с электронным управлением

Практические советы

• Выбирая АД-32, проверьте, что ваш щит имеет достаточную глубину - минимум 72 мм
• Не соединяйте несколько АД-32 на один общий ноль - каждый должен иметь свою нейтральную линию
• Обязательно протестируйте устройство кнопкой «Тест» после установки - это проверяет исправность электронной цепи
• Если в доме много устройств с блоками питания (TV, Wi-Fi маршрутизаторы, смарт-приборы), тип A - лучший выбор вместо типа AC
• Для старых проводок с плохой изоляцией лучше использовать АД-32 с 30 мА, а не 10 мА - меньше ложных срабатываний
• При использовании в холодных помещениях убедитесь, что температура не опускается ниже -25 C - иначе срок службы снизится
