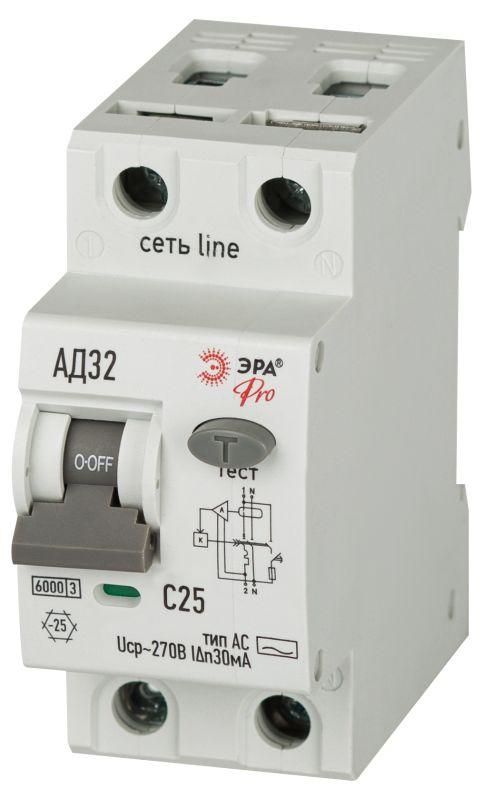

Выключатель автоматический дифференциального тока 2п (1P+N) C 25А 30мА тип AC 6кА АД-32 электрон. защита 230В PRO D326E2C25AC30P Эра Б0059113

Автоматический выключатель дифференциального тока ЭРА АД-32 с артикулом б0059113 обеспечивает защиту от утечек тока, перегрузок и коротких замыканий в бытовых и промышленных сетях. Этот двухполюсный прибор с коммутируемым нейтралью подходит для установки в распределительных щитках, особенно там, где важна безопасность людей и оборудования.

Назначение и область применения

Автоматический выключатель дифференциального тока ЭРА АД-32 предназначен для защиты человека от поражения электрическим током при повреждении изоляции. Он реагирует на токи утечки до 30 мА, что соответствует требованиям безопасности для жилых помещений. Также устройство предотвращает возгорание из-за утечек тока на землю и защищает цепи от перегрузок и КЗ.

• Защита розеточных групп в квартирах, домах, гаражах и подвалах
• Обеспечение безопасности наружных розеток
• Установка в распределительных щитах многоквартирных и промышленных объектов
• Подходит для групповых линий, питающих бытовую технику и освещение

Технические характеристики

• Номинальный ток: 10 А - максимальный постоянный ток, который выдерживает автомат без отключения
• Отключающая способность: 6 кА - способность безопасно прервать ток короткого замыкания до 6000 А
• Номинальное напряжение: 230 В (переменный ток AC) - работает в стандартной однофазной сети 220–240 В
• Ток утечки: 30 мА - чувствительность устройства; сработает при утечке свыше этого значения
• Тип защиты: AC - реагирует только на переменный ток утечки (не на импульсный или постоянный)
• Характеристика отключения: B - срабатывает при перегрузке от 3 до 5 номинальных токов, подходит для бытовой нагрузки (например, освещение, розетки)
• Количество полюсов: 1P+N - отключаются фаза и ноль одновременно, исключая риск сохранения потенциала на нулевом проводе
• Класс токоограничения: 3 - высокая скорость отключения при КЗ, снижающая тепловые и механические воздействия
• Напряжение изоляции: 500 В - гарантирует надёжную изоляцию между токоведущими частями
• Степень защиты: IP20 - защита от прикосновения пальцами и крупными предметами, но не от пыли и воды
• Частота: 50 Гц - совместим с сетью в России и странах СНГ
• Рабочая температура: от –25C до +50C - допустимый диапазон для установки в неотапливаемых помещениях
• Ширина: 2 модуля - занимает два места в DIN-рейке (стандарт 17,5 мм на модуль)
• Глубина монтажа: 72 мм - требуемое пространство внутри щита
• Сечение проводов: 1–25 мм2 - позволяет подключить медные провода от 1 до 25 квадратных миллиметров
• Степень загрязнения: 2 - рассчитан на работу в условиях с незначительным количеством пыли и конденсата

Совместимость и монтаж

Автоматический выключатель дифференциального тока ЭРА АД-32 монтируется на DIN-рейку в распределительном щите. Устройство имеет коммутируемый нейтральный проводник - ноль также отключается при срабатывании, что повышает безопасность. Подходит для скрытого монтажа в стеновых нишах, если соблюдены условия доступа для обслуживания.

• Подключение: фаза - L, ноль - N, вход/выход помечены на корпусе
• Зажимы для проводов: затягиваются отверткой, рекомендуется использовать наконечники НШВИ для многожильных проводов
• Не требуется внешнее питание - работает на основе дифференциального трансформатора
• Проверка работоспособности: кнопка «Т» для тестирования функции утечки перед первым запуском и ежемесячно

Безопасность и стандарты

Автоматический выключатель дифференциального тока ЭРА АД-32 соответствует требованиям ГОСТ IEC 61009-1 и ГОСТ IEC 61009-2-1. Сертифицирован для использования в системах TN-S и TN-C-S. Применение в соответствии с ПУЭ (Правила устройства электроустановок) обязательно для защиты розеточных контуров в жилых и общественных зданиях.

Преимущества

• Электронный тип срабатывания - более точная и быстрая реакция на утечку по сравнению с электромеханическими аналогами
• Комбинированная защита: дифференциальный ток + перегрузка + КЗ в одном устройстве
• Фиксация в положении “Выкл.” после срабатывания - наглядно видно причину отключения
• Надёжная конструкция с двойной изоляцией и термостойкими материалами
• Совместим с большинством современных щитов и комплектующих ЭРА

Ограничения применения

• Не подходит для цепей с постоянным током утечки (например, от преобразователей частоты, LED-драйверов с фильтрами) - тип AC не реагирует на пульсирующий DC
• Не защищает от перенапряжений (для этого нужны отдельные УЗИП)
• Не предназначена для работы при температуре ниже –25C или выше +50C - возможны отказы в экстремальных условиях
• IP20 не обеспечивает защиту от влаги - нельзя устанавливать в сырых местах без дополнительной герметизации
• Номинальный ток 10 А - не подходит для мощных потребителей (электрокотлы, сплит-системы), требующих 16 А и выше

Примеры использования

• Щиток в квартире: защита всех розеток в ванной, кухне и детской комнате
• Гараж: защита розеток для зарядки инструментов и освещения
• Подвал: защита группы освещения и розеток для временного оборудования
• Производственный участок: защита линии питания маломощных станков и контрольно-измерительных приборов

Практические советы

• Выбирая автоматический выключатель дифференциального тока ЭРА АД-32, проверьте соответствие номинала (10 А) нагрузке линии - не превышайте её
• При использовании в старых проводках с плохой изоляцией возможны ложные срабатывания - рекомендуется диагностика изоляции перед установкой
• Не соединяйте несколько АВДТ последовательно - это нарушает координацию срабатывания
• При монтаже в щитке с ограниченной глубиной (менее 80 мм) используйте угловые переходники или выбирайте модели с меньшей глубиной
• После каждого срабатывания проверяйте состояние проводки и не включайте устройство, пока причина не устранена
• Для увеличения надёжности в условиях повышенной влажности (гараж, подвал) применяйте дополнительную защиту - пластиковую крышку или герметичный бокс
