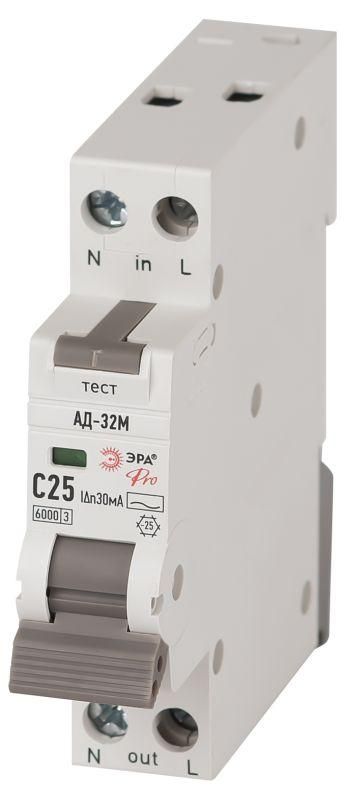

Выключатель автоматический дифференциального тока 2п (1P+N) C 25А 30мА тип АС 6кА АД-32M электрон. PRO DM32E2C25AC30 Эра Б0058987

Автоматический выключатель дифференциального тока АД-32M от бренда ЭРА - устройство для защиты людей от поражения током, предотвращения пожаров из-за утечек и обеспечения надёжной работы электросети. Этот двухполюсный (1P+N) автомат с номиналом 25 А и чувствительностью 30 мА подходит для бытовых и промышленных щитков, особенно там, где важна безопасность: розетки на улице, гаражи, подвалы.

Назначение и область применения

Автоматический выключатель дифференциального тока АД-32M предназначен для защиты человека от поражения электрическим током при пробое изоляции и для предотвращения возгораний, вызванных токами утечки. Он также защищает цепь от перегрузок и коротких замыканий. Подходит для установки в распределительных щитках жилых домов, офисов, гаражей, подвалов, на объектах с повышенной влажностью. Особенно эффективен для групповых линий, питающих розетки наружной установки и освещение в помещениях с риском повреждения изоляции.

Технические характеристики

• Номинальное напряжение: 230 В переменного тока (AC)
• Номинальный ток: 25 А
• Дифференциальный ток срабатывания: 30 мА - оптимально для защиты людей
• Количество полюсов: 2 (1P+N) - отключаются фаза и ноль одновременно
• Тип тока утечки: AC - реагирует на переменный ток утечки (наиболее распространённый тип)
• Номинальная отключающая способность: 6 кА - способен выдерживать большие токи КЗ
• Характеристика срабатывания: C - подходит для нагрузок с умеренным пусковым током (например, люминесцентные лампы, насосы, малые двигатели)
• Тип устройства: электронный - работает даже при снижении напряжения, более точный, чем электромеханический аналог
• Частота: 50 Гц
• Степень защиты IP20 - защита от прикосновений пальцев и твёрдых предметов, не предназначено для влаги
• Рабочая температура: от -25 до +50 C - подходит для холодных и жарких помещений
• Поперечное сечение подключаемых проводов: 1 – 25 мм2 - совместим с большинством медных кабелей
• Количество модулей: 1 - компактный размер, легко встраивается в стандартные щитки
• Глубина монтажа: 74 мм - требует достаточного места внутри шкафа
• Класс токоограничения: 3 - высокая скорость отключения при КЗ
• Категория перенапряжения: III - рассчитан на использование в распределительных сетях зданий
• Степень загрязнения: 2 - допустимо применение в условиях обычной запылённости

Совместимость и монтаж

Автоматический выключатель дифференциального тока АД-32M имеет скрытую конструкцию и предназначен для установки в DIN-рейку внутри распределительного щита. Монтаж осуществляется с использованием стандартных клемм для проводов сечением 1–25 мм2. Устройство подключается по схеме 1P+N: фаза и ноль проходят через аппарат и отключаются одновременно. Наличие коммутируемого нулевого проводника исключает опасность сохранения потенциала на ноле после отключения. Для правильной установки важно соблюдать полярность: вход L/N - сверху, выход - снизу. Убедитесь, что глубина шкафа позволяет вместить 74 мм корпуса.

Безопасность и стандарты

Устройство соответствует требованиям международных норм IEC/EN 61009-1 для автоматических выключателей дифференциального тока. Класс токоограничения 3 и номинальная отключающая способность 6 кА обеспечивают надёжную работу даже при аварийных режимах. Электронный тип срабатывания гарантирует функционирование при просадках напряжения, что повышает уровень безопасности в сравнении с механическими аналогами. Применение типа AC и чувствительности 30 мА соответствует рекомендациям ПУЭ для защиты бытовых розеточных групп.

Преимущества

• Электронный механизм - работает при низком напряжении, выше точность срабатывания
• Коммутируемый ноль - полностью отключает цепь, исключает опасность “живого” нуля
• Компактный формат (1 модуль) - экономит место в щите
• Высокая отключающая способность (6 кА) - подходит для современных сетей с большим током КЗ
• Защита от всех основных рисков: удар током, пожар, перегрузка, КЗ
• Известный бренд ЭРА - проверенная надёжность в российских условиях

Ограничения применения

• Не подходит для мест с постоянным воздействием воды или высокой влажности - степень защиты IP20 не предусматривает влагозащиту
• Не реагирует на постоянный ток утечки (DC) - не применяйте в системах с выпрямителями, солнечными панелями, ИБП без дополнительной защиты
• Не предназначен для прямой установки вне щита - требуется закрытый корпус
• Не рекомендуется для мощных двигателей с частыми пусками - лучше использовать тип D
• Требуется качественный монтаж: плохой контакт на нуле может привести к ложному срабатыванию

Примеры использования

• Щиток квартиры: защита группы розеток на кухне, в ванной, на балконе
• Гараж: питание розеток для инструментов, зарядки аккумуляторов
• Подвал: освещение и розетки в сыром помещении
• Производственный участок: группа розеток для оборудования с металлическим корпусом
• Дача: внешние розетки, освещение террасы

Практические советы

• Перед установкой проверьте целостность изоляции проводов - слабая изоляция вызывает ложные срабатывания
• Обязательно используйте тестовую кнопку «T» ежемесячно - она имитирует утечку и проверяет работоспособность
• Не соединяйте несколько АВДТ последовательно - это может привести к некорректной работе
• Выбирайте этот автомат именно для 25 А - не заменяйте на 16 А без необходимости, чтобы избежать ложных отключений
• При замене старого автомата убедитесь, что новый АД-32M точно соответствует по сечению провода и глубине монтажа
• Для систем с частыми скачками напряжения (частые отключения) учитывайте, что электронный тип менее устойчив к помехам - при наличии радиопомех возможны сбои
