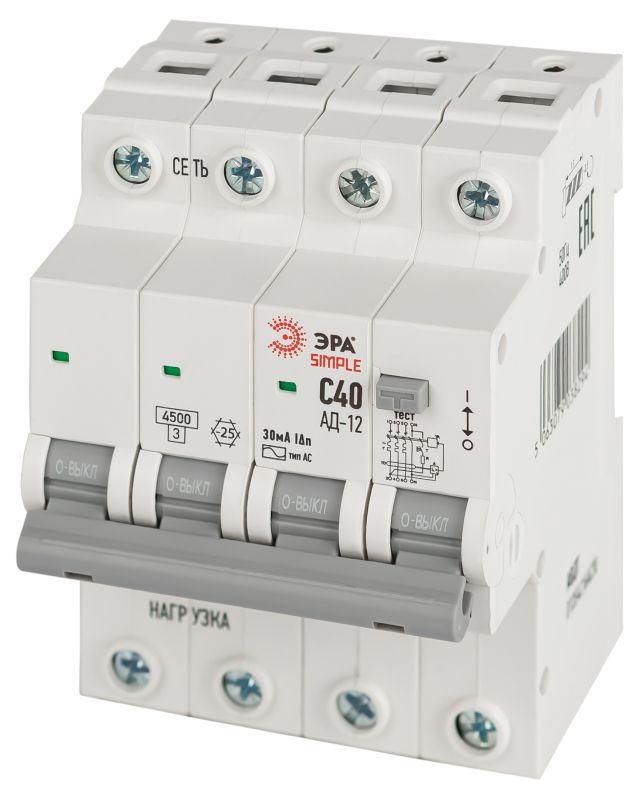

Выключатель автоматический дифференциального тока 3P+N C 40А 30мА тип АС АВДТ 4.5кА SIMPLE D12E4C40AC30 АД-12 электронное Эра Б0058930

Автоматический выключатель дифференциального тока АВДТ SIMPLE D12E4C40AC30 АД-12 обеспечивает защиту людей от удара током, предотвращает возгорания из-за утечек и защищает цепи от перегрузок и КЗ. Этот четырёхполюсный прибор с коммутируемым нейтральном проводником подходит для монтажа в распределительных щитах жилых и промышленных объектах.

Назначение и область применения

АВДТ SIMPLE D12E4C40AC30 АД-12 предназначен для защиты от токов утечки, перегрузок и коротких замыканий в однофазных и трёхфазных сетях переменного тока. Особенно эффективен там, где есть риск контакта с землёй - например, в помещениях с повышенной влажностью или открытых участках.

• Защита розеточных групп на улице, в гаражах, подвалах и банях
• Обеспечение безопасности при использовании бытовой техники и электроинструментов
• Защита групповых линий питания освещения и силового оборудования

Технические характеристики

• Номинальный ток: 40 А - позволяет подключать нагрузку до 8–9 кВт при 220 В
• Дифференциальный ток: 30 мА - чувствителен даже к слабым утечкам, безопасен для человека
• Тип тока утечки: AC - реагирует только на переменный ток утечки (стандарт для бытовых сетей)
• Отключающая способность: 4,5 кА - выдерживает высокие токи КЗ в типичных жилых и коммерческих сетях
• Характеристика срабатывания: C - оптимальна для смешанных нагрузок (электродвигатели, лампы, нагреватели)
• Количество полюсов: 3P+N - отключает все фазы и ноль одновременно
• Номинальное напряжение: 400 В / изоляция 500 В - совместим с сетями 230/400 В
• Частота: 50 Гц - для стандартных российских сетей
• Степень защиты IP20: защищён от доступа пальцев и крупных предметов, но не от воды и пыли - требует установки внутри щита
• Ширина: 4 модуля - занимает место в щите аналогично двум обычным автоматам
• Глубина монтажа: 75,9 мм - важно при планировании корпуса щита
• Температурный диапазон: от –25C до +50C - работает в холодных и жарких условиях
• Сечение провода: 1–25 мм2 - подходит для медных проводов всех распространённых сечений

Совместимость и монтаж

АВДТ SIMPLE D12E4C40AC30 АД-12 монтируется заподлицо на DIN-рейку в распределительном щите. Устройство имеет коммутируемый нулевой проводник - значит, ноль тоже размыкается при срабатывании, что соответствует требованиям ПУЭ для защиты от утечек.

• Подключение: три фазы (L1, L2, L3), один ноль (N) - вход и выход помечены на корпусе
• Не допускается использование без заземления - устройство не создаёт защиту само по себе, а реагирует на наличие утечки через заземление
• Проверьте соответствие сечения проводов (1–25 мм2): слишком толстые провода не войдут в зажимы
• Избегайте механических нагрузок на выводы - они не рассчитаны на усилие при затяжке

Безопасность и стандарты

• Соответствует требованиям ГОСТ Р 51326.1 и МЭК 61009-1 для выключателей дифференциального тока
• Класс токоограничения 3 - снижает энергию КЗ, защищая оборудование и проводку
• Категория перенапряжения III - рассчитан на работу в местах с возможными скачками напряжения (например, на вводе в дом)
• Степень загрязнения 2 - можно использовать в помещениях с нормальной степенью запылённости (не в сырых или химически активных средах)

Преимущества

• Электронный принцип действия - надёжнее и точнее, чем электромеханический аналог
• Отключение без задержки - сразу после обнаружения утечки, минимизируя риск травмы
• Комбинированная функция: защита от утечки + перегрузки + КЗ в одном устройстве
• Фиксация положения рычага - легко определить причину отключения (утечка или перегрузка)
• Простая замена: стандартная форма и размеры позволяют заменить аналогичные устройства других брендов

Ограничения применения

• Не применяется в сетях постоянного тока - только для переменного тока 50 Гц
• Не защищает от импульсных утечек (например, от светодиодных драйверов или частотных преобразователей) - для них нужен тип А или В
• IP20 не допускает установку вне закрытого щита - нельзя использовать на улице или во влажных помещениях без корпуса
• Не рекомендуется для защиты одного мощного потребителя (например, бойлера 8 кВт) - лучше ставить отдельный аппарат с более подходящими параметрами
• Не подходит для систем IT (с изолированной нейтралью) - требует TN-S или TN-C-S

Примеры использования

• Щит этажный: группа розеток на кухне и в ванной - 30 мА, C40, 4P+N
• Щит гаража: питание розеток для зарядки инструментов и освещения - защита от утечек при сырости
• Щит дома: вводная группа с несколькими ответвлениями - вместо нескольких УЗО+автоматов используется один АВДТ
• Производственные линии: группы розеток для переносного оборудования в цехах с металлическими полами

Практические советы

• Перед первым включением обязательно нажмите кнопку «Тест» - проверьте работоспособность устройства
• При установке в старый щит убедитесь, что глубина 75,9 мм свободна - иначе крышка не закроется
• Не используйте этот АВДТ SIMPLE D12E4C40AC30 АД-12 как основной вводный автомат - он не рассчитан на большие токи КЗ выше 4,5 кА
• Если в сети много электроники (LED, Wi-Fi, инверторы), рассмотрите переход на тип А - AC может давать ложные срабатывания
• При замене старого УЗО - проверьте, чтобы новый был точно такого же типа (AC, 30 мА, C40) и с коммутируемым N
