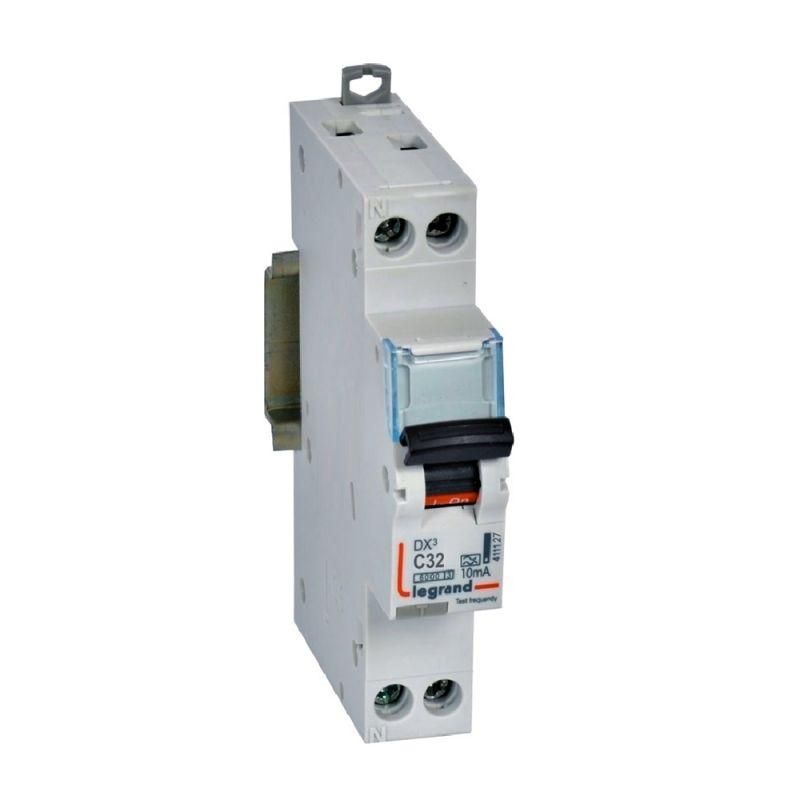

Выключатель автоматический дифференциального тока АВДТ DX3 1П+Н 6000А C32 10мА тип А (1 модуль) - 411127 Legrand

Автоматический выключатель дифференциального тока Legrand AВДТ DX3 1П+Н 6000А C32 10мА тип А (1 модуль) обеспечивает защиту людей от поражения электрическим током за счёт быстрого отключения цепи при утечке тока до 10 мА. Устройство предназначено для установки в щитках жилых и общественных зданий, где требуется высокая чувствительность к переменному току утечки.

Назначение и область применения

AВДТ DX3 1П+Н 6000А C32 10мА тип А используется для защиты групповых линий питания, особенно там, где есть риск утечки тока через человека или оборудование. Подходит для защиты розеточных контуров в ванных комнатах, кухнях, детских помещениях, а также для оборудования с электронными преобразователями - например, компьютеров, светодиодных светильников, инверторов и зарядных устройств. Применяется в системах TN-S и TN-C-S.

Технические характеристики

• Номинальный ток: 32 А - позволяет подключать нагрузку до 7,3 кВт при 230 В
• Дифференциальный ток срабатывания: 10 мА - высокая чувствительность для защиты жизни человека
• Тип тока утечки: A - реагирует на переменный и импульсный постоянный ток утечки (например, от современной техники)
• Номинальная отключающая способность: 6 кА - способен безопасно отключить цепь при коротком замыкании
• Характеристика расцепителя: C - подходит для нагрузок с умеренным пусковым током (освещение, бытовые приборы)
• Напряжение: 240 В, частота 50/60 Гц - совместим с сетями стран СНГ и Европы
• Количество полюсов: 2 (1P+N) - отключает фазу и ноль одновременно
• Количество модулей: 1 - компактный формат для плотной сборки в щитке
• Степень защиты: IP20 - защищён от доступа пальцев, но не предназначен для открытой установки вне щита
• Класс токоограничения: 3 - минимальное время срабатывания при КЗ, снижает тепловую нагрузку на провода
• Категория перенапряжения: III - рассчитан на использование в распределительных устройствах
• Рабочая температура: от -25 C до 0 C - допустимо монтаж в неотапливаемых помещениях, но не ниже -25 C
• Сечение проводника: 0,75 мм2 - минимальное сечение для подключения; максимальное не указано, рекомендуется использовать до 4 мм2
• Глубина монтажа: 44,4 мм - требует достаточного места внутри DIN-рейки

Совместимость и монтаж

AВДТ DX3 1П+Н совместим со всеми стандартными DIN-рейками шириной 35 мм. Монтаж возможен как в закрытых, так и в скрытых щитах благодаря наличию специальных креплений. Устройство имеет механическую блокировку и функцию блокировки - предотвращает случайное включение после срабатывания. Для правильного подключения важно соблюдать полярность: L - фаза, N - ноль. Коммутируемый нулевой проводник позволяет полностью разрывать цепь, что повышает безопасность. Установка в щитке должна выполняться с учётом глубины 44,4 мм - проверьте свободное пространство перед монтажом.

Безопасность и стандарты

Устройство соответствует требованиям IEC 61009-1 и ГОСТ Р 51326.1. Класс токоограничения 3 гарантирует соответствие нормам по скорости отключения при аварии. Защита от ложного срабатывания отсутствует - значит, любая утечка выше 10 мА вызовет отключение, даже если она временная (например, при старте мощного двигателя). Это делает устройство надёжным, но требует точного подбора нагрузки.

Преимущества

• Высокая чувствительность (10 мА) - оптимальна для мест с повышенной опасностью поражения током
• Тип A - единственное решение для защиты от утечек от современной электроники (LED, инверторы, ИБП)
• Коммутируемый ноль + блокировка - исключают риск оставления фазы под напряжением
• Один модуль - экономия места в щитке, удобно для модернизаций
• Механическая блокировка - предотвращает самопроизвольное включение после срабатывания

Ограничения применения

• Не применяется в условиях температур ниже -25 C - возможна потеря герметичности и отказ контактов
• Не подходит для помещений с высокой влажностью или внешней установкой - степень защиты IP20 не защищает от воды
• Не рекомендован для цепей с постоянными малыми утечками (например, длинные кабели с изоляционными дефектами) - будет часто отключаться
• Отсутствие защиты от ложных срабатываний - может сработать при работе сварочного аппарата, пылесоса или другого оборудования с импульсными помехами
• Минимальное сечение провода 0,75 мм2 - нельзя подключать тонкие провода менее этого значения

Примеры использования

• Щиток квартиры: защита розеток в ванной комнате и на кухне
• Офис: питание серверов, принтеров, мониторов - где используются импульсные БП
• Медицинский кабинет: обеспечение безопасности при использовании диагностического оборудования
• Общественные туалеты: защита освещения и розеток в условиях повышенной влажности (при условии установки в сухом щите)

Практические советы

• Перед установкой проверьте, чтобы все провода были правильно подсоединены: фаза - на L, ноль - на N. Перепутанные провода могут сделать защиту бесполезной
• Проверяйте работу кнопки “Т” ежемесячно - это тестовый режим, который имитирует утечку тока
• Если устройство часто отключается - проверьте подключённую нагрузку на наличие утечек (особенно старые удлинители, повреждённые кабели)
• Для многоквартирных домов используйте AВДТ DX3 только на групповые линии, а не на всю квартиру - иначе один сбой отключит всё
• При замене старого автомата убедитесь, что новый занимает тот же модуль - AВДТ DX3 1П+Н легко заменяет аналоги других брендов с таким же форм-фактором
